Kvadratna cev - univerzalni gradbeni material

Profili imajo številne uporabne funkcije, ki nekoliko razširijo obseg njegove uporabe v primerjavi s krožnim odsekom. Zlasti ravna površina omogoča preprosto uporabo za namestitev različnih struktur. Zaradi svoje oblike se olajša proces povezovanja posameznih elementov v kompleksne strukture.

Splošne informacije

Takšen cevovod se lahko proizvaja iz jekla in plastike, na primer iz PVC.

Material v veliki meri določa obseg uporabe valjanih izdelkov, take možnosti so možne:

• jeklena cev te oblike ni primerna za organizacijo vodovodnega ali ogrevalnega sistema. Vendar se lahko uporablja za izdelavo okvirjev iz cevi različnih delov in celo za izdelavo pohištva z lastnimi rokami. Sorazmerno majhen odsek se lahko uporabi za blokiranje velikih razponov, v ta namen so na njih izdelani trgi, velike nosilce pa se lahko uporabijo kot nosilni elementi, na primer stolpci;

• Kvadratne plastične cevi seveda nimajo trdnosti kovine, zato je območje njihove uporabe omejeno z dovoljeno obremenitvijo. Na primer, plastične cevi se lahko uporabljajo za sisteme napajanja na perutninskih farmah. Stojala iz plastičnih ograj lahko izdelate iz večje standardne velikosti, kot so kabelski kanali, zračni kanali itd.

Uporaba valjanega jekla v ASG

Uporaba takšnega plinovoda v industrijski konstrukciji se nekoliko razlikuje od konstrukcije posameznika. Najprej, obseg nalog in obremenitev strukture. Glede na priljubljenost valjanih izdelkov je smiselno podrobneje opredeliti regulativne zahteve in njihovo uporabo.

Regulatorni dokumenti

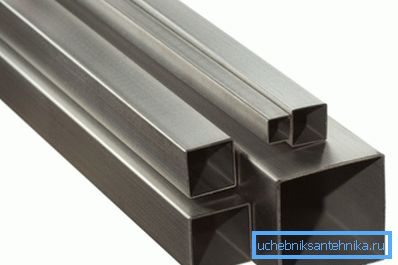

GOST za kvadratne cevi vsebuje osnovne zahteve za geometrijske dimenzije, tolerance za njih, standardne velikosti pa so navedene v asortimanu.

Razmere z regulativnimi dokumenti se razlikujejo glede na gradivo:

• za jekleni plin, obstajajo trije glavni standardi: GOST 8639-68, GOST 8639-82 in GOST 30245-2003. Slednji dokument združuje osnovne informacije ne samo v kvadratnem, ampak tudi v pravokotnem odseku. V istih dokumentih lahko najdete težo na meter kvadratne cevi;

• kot za plastične cevi, kot tak, regulativni dokument za njih ne obstaja. Zato je treba več informacij zanašati na podatke proizvajalcev.

Uporaba profilnega cevovoda

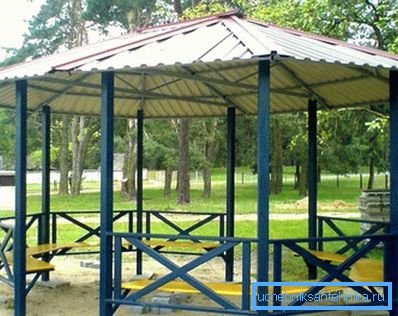

Pri individualni konstrukciji se običajno uporabljajo majhne velikosti. V tem primeru je njeno področje uporabe omejeno na okvir cevi v rastlinjaku ali stojala za namestitev ograje. Hkrati je obremenitev na njej relativno majhna, zato teža kvadratne cevi nima velike vloge.

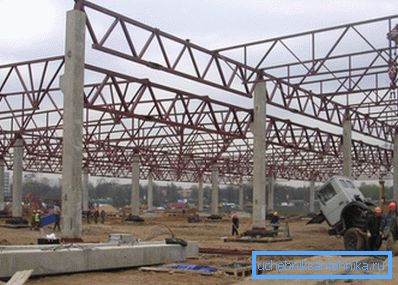

V industrijski gradnji ta material omogoča večkrat, da zmanjša čas, porabljen za gradnjo objektov. Zlasti pomembno je dejstvo, da se lahko uporablja za kritje pomembnih razponov. Ta tehnika se široko uporablja, na primer, ko se razponi blokirajo v industrijskih trgovinah, hipermarketih in drugih velikih objektih.

Edini problem v tem primeru je masa kvadratne cevi, če preprosto blokirate velik razpon z dolgim ​​cevovodom, se bo zgubil le pod svojo težo. Zato je za prekrivanje velikih razponov na kmetiji.

Cevovodi za cevovode

Vsaka kmetija je sestavljena iz takšnih elementov, kot so pas (zgornji in spodnji) in oprijem. Poleg profila cevovoda so lahko izdelani iz I-žarkov, vogalov in drugih valjanih izdelkov. Ampak grozdi iz valjanih izdelkov so veliko bolj priročni za proizvodnjo, medtem ko je masa strukture ostala majhna (lahko jo določi GOST).

Kmetija se lahko razvrsti glede na obliko, obstajajo take vrste:

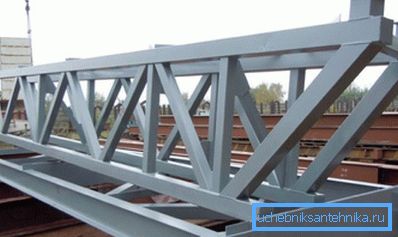

• z vzporednimi pasovi;

• v obliki trikotnika. Trikotno kvadratno cevasto cev lahko uporabimo, na primer, kot osnova za sistem bokov;
• trapezni;
• arched.

Bodite pozorni! Če želite ustvariti obokani boks, potrebujete cevni bender. Navodila za njegovo uporabo so zelo preprosta - dovolj je, da cev raztegne med valji. Bolje je, da ročno ne upogibite profila, nevarnost razkroja je odlična.

Pri izdelavi posebne pozornosti je treba poskrbeti za vozlišča tramove iz kvadratne cevi. Geometrija vozlišč močno vpliva na delovanje konstrukcije pod obremenitvijo.

Značilnosti sestavnih enot

Vozlišče je točka, na kateri se srečata vsaj 3 odseke cevovoda.

Najpogosteje se uporabljajo takšne metode združevanja:

• z varjenjem;

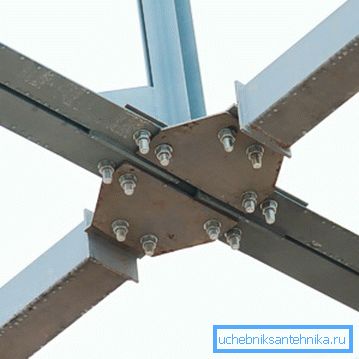

• z uporabo vijakov ali zakovic;

• poleg tega lahko uporabite ojačitvene pletenine;
• je dovoljeno uporabljati ekspanzijske zavore, podpira za krepitev vozlišča.

Dovoljeno je združiti elemente kmetije kot riti in prekrivati. Hkrati je standardna velikost pomembna, velikosti kvadratnih cevi se lahko naučijo iz območja.

Bodite pozorni! V varjenem delu lahko uporabimo kovinsko tesnilo, če debelina stene ni zadostna. V nasprotnem primeru je kovina lahko preprosto zgorela.

Pri montaži enote je še posebej pomembno, da se posamezni elementi ne premaknejo glede na konstrukcijsko pozicijo. Osi pasu in opornikov se morajo na eni točki sekati, le v tem primeru se obe oblogi enakomerno naložita.

Vendar pa obstajajo izjeme tega pravila. Na primer, če uporabljate različne velikosti v zavihkih ali če obstajajo omejitve zaradi geometrije pasu, je dovoljeno centriranje vozlišča. Učinek centriranja je opazen na trenutni ploskvi, pri konstrukciji pa je bila upoštevana tudi teža kvadratnih cevi.

Ločeno je treba omeniti konsolidacijske sklepe. Za to je mogoče uporabiti oprijem. Pri vijakih se zategnejo visokotrdni vijaki in so izdelani iz ogljikovega jekla za stisnjene.

Bodite pozorni! V primeru prirobničnega prirobka cevi je treba povečati togost prirobnice v raztegnjeni coni. Če želite to narediti, lahko preprosto okrepite rebra, cena takšne rešitve je minimalna, in zagotovljeno je, da se obremenitev ne zruši.

Na koncu

Profili cevovodi so vsestranski gradbeni materiali. Zaradi svojih geometrijskih značilnosti se lahko široko uporablja ne le posamično, ampak tudi v industrijski gradnji. Članek se osredotoča na uporabo valjanega jekla v gradbeništvu.

Video v tem članku prikazuje primer uporabe kvadratne cevi v posamezni konstrukciji.
