Kvadratne in pravokotne cevi - tipi in značilnosti te vrste
Kvadratne in pravokotne cevi se sedaj aktivno uporabljajo na skoraj vseh področjih industrije. Ta konfiguracija znatno poveča tehnične lastnosti moči, ki je potrebna tako v gradbeništvu kot avtomobilski konstrukciji in proizvodnji pohištva. Vsako leto razpon profilnih cevi vztrajno narašča, v primerjavi z obsegom, ki je bil proizveden pred 20 - 30 leti, se je povečal za več kot 2-krat.
Zakaj pravokotnik
Okrogli del je primeren za transport tekočin ali plinov. Cilindrična oblika bolje drži tlak in je veliko lažje proizvajati. Toda profilni izdelki so bolj odporni na zunanje obremenitve. Konfiguracija in dimenzije pravokotnih cevi so taki, da imajo 2 prečna rebra.
Sorte izdelkov
Vse cevi s kvadratnim ali pravokotnim prerezom so običajno razdeljene na 3 vrste.
- Najpogostejši tip se šteje za varjene konstrukcije.. Tak izdelek je narejen iz pločevine, upognjen in privarjen na posebno opremo. Regulirane so kovinske varjene pravokotne cevi po GOST 30245. Cena takšnih izdelkov je najbolj sprejemljiva, zato se uporabljajo pogosteje.
- Vroče valjani izdelki, imajo precej visoke operativne značilnosti, so dražji v proizvodnji, vendar ta tehnologija omogoča izdelavo cevi z jasno določenimi parametri.
- Konstrukcije na hladnih valjarnah, na začetku imajo visoko trdnost, vendar šibko elastičnost. Povečati elastičnost uporabljene tehnologije "počitnice". Kovina se segreje na določeno temperaturo in počasi ohladi.
Pomembno: katerikoli izbor pravokotnih cevi po GOST 8639 82 regulira proizvodnjo vseh valjanih izdelkov na valjarnah za cevi za toplo in hladno valjanje.
Kakšne so prednosti kvadratnih in pravokotnih izdelkov?
- Kot smo že omenili, imajo zaradi prisotnosti naravnih paralelnih ojačevalcev takšne strukture veliko večjo trdnost kot vroče valjane cevi istega odseka. Plus, vroče valjane kovine je nesorazmerno težja in večja.
- Trenutno so skoraj vsi kovinski izdelki predmet protikorozijske obdelave, kar zagotavlja znatno povečanje življenjske dobe. Te nerjaveče jeklo in legirana jekla prvotno ne potrebujejo takšne obdelave.
- Pravokotne ali kvadratne oblike cevi so dobro nameščene na navpičnih in vodoravnih ravnih površinah. Takšne konstrukcije so primerne za zaščito končnih materialov.
- V votlih izdelkih je enostavno postaviti kakršno koli komunikacijo. Od kabelskih vodov do oskrbe z vodo.
- Pravokotni ali kvadratni modeli so bolj primerni za shranjevanje, pakiranje in transport, v primerjavi s krožnim odsekom, ti izdelki zajemajo veliko manj prostora.
Kar se tiče izračunov
Za kritje celotnega razpona pravokotnih cevi v enem izdelku je nerealno. Pomembno pa je, da je med nakupom in prevozom zelo pomembna teža pravokotne cevi, saj kovinske osnove sprostijo izdelke po masi.
Teža tekočega števca pravokotne cevi je odvisna od njegove velikosti v prerezu in debelini stene. Pod pogoji na polju se lahko izračuna tudi ta vrednost kot tudi teža pločevine. Z drugimi besedami, za izdelavo skeniranja zasnove v kvadratnih metrih, pomnožimo s fiksno, v tabelah, specifično težo te kovine v gramih in debelino stene v milimetrih.
Vrednosti, pridobljene s takšnimi izračuni, bodo približne. Seveda jih lahko uporabite, če nimate mize z natančnimi podatki pri roki. Še bolje je, če lahko uporabite spletni kalkulator, s katerim lahko natančno izračunate težo pravokotne cevi.
Na primer, predstavljamo del tabele, sestavljene v skladu z GOST 8645 82 za jeklene konstrukcije. Enako GOST za pravokotne cevi ureja parametre izdelkov iz nerjavečih, legiranih in drugih posebnih kovin.
Teža jeklene cevi.
| Pravokotni cevni odsek | Zid | Teža 1m / p |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1.070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1.225 kg |
| 30 x 20 mm | 1,5 mm | 1.178 kg |
| 30 x 20 mm | 2,0 mm | 1.554 kg |
| 40 x 20 mm | 1,5 mm | 1.401 kg |
| 40 x 20 mm | 2,0 mm | 1.853 kg |
| 40 x 25 mm | 1,5 mm | 1.554 kg |
| 40 x 25 mm | 2,0 mm | 2.057 kg |
| 50 x 20 mm | 1,5 mm | 1.660 kg |
| 50 x 20 mm | 2,0 mm | 2.198 kg |
| 50 x 25 mm | 1,5 mm | 1.778 kg |
| 50 x 25 mm | 2,0 mm | 2.355 kg |
| 50 x 30 mm | 1,5 mm | 1.849 kg |
| 50 x 30 mm | 2,0 mm | 2.449 kg |
| 50 x 40 mm | 1,5 mm | 2.100 kg |
| 50 x 40 mm | 2,0 mm | 2.790 kg |
| 50 x 40 mm | 2,5 mm | 3.470 kg |
| 60 x 20 mm | 1,5 mm | 1.849 kg |
Pomembno: v tabelah profiliranih izdelkov je navedena teoretična vrednost mase materiala. Standardi omogočajo odstopanje teoretičnih podatkov od dejanske teže v 12%.
Kje se uporabljajo cevi

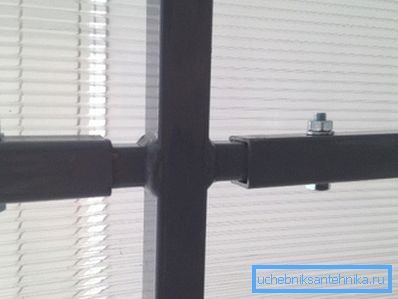

Zdaj skoraj vsako gradbišče uporablja profiliran material. Spomnite se, kako hitro se povečujejo sodobni nakupovalni centri, paviljoni, razstavne dvorane in druge podobne strukture. Vse to je postalo možno, ker je okvir v njih sestavljen iz kovinskih tramov in profiliranih cevi.
Gradnja, eno od tistih področij, kjer se zahteva zunanja stabilnost cevi. Zaščita izdelkov pri podpiranju gradbenih objektov se v ozadju zbledi. Obstaja poseben GOST za pravokotne cevi, izdelane s tehnologijo varjenja.
Razpon pravokotnih cevi po GOST 30245 2003 ima trenutno najširšo paleto velikosti za varjene izdelke.
Pomembno: I-žaromet s svojimi lastnostmi moči presega profilirano cev, zato so kvadratne in pravokotne cevi uporabljene v vmesnih, odprtih konstrukcijah, s povprečno obremenitvijo ali na mestih, kjer je estetska stran pomembna.
Toda profilirani izdelki v gradbeništvu se ne uporabljajo samo za izdelavo nosilnih nosilcev v visokih stavbah. Nič manj priljubljen je ta material pri urejanju neobremenjenih in tehnoloških struktur.
Pravokotne bimetalne ograje je mogoče najti v kateri koli pisarni. Pravokotna plastična cev, primerna za ureditev skritih kabelskih linij v visokih stavbah. In nazadnje, začasna razstavna ali trgovinska paviljona praviloma izvirajo iz takega profila. (Glejte tudi člen Polaganje kabla v ceveh: funkcije.)
Ta oblika se pogosto uporablja pri izdelavi pohištva. Vsi smo šli v šolo in se spominjali, ne vedno lepih, a zanesljivih in trajnih miz in miz, sestavljenih na podlagi kvadratnih ali pravokotnih cevi. Sodobni oblikovalci pohištva prav tako ne spregledajo teh profilov.
Sedaj skoraj vsako gibljivo vozilo na kolesih ima v svojem oblikovanju nosilne elemente iz kvadratnih ali pravokotnih cevi. Od kolesa v državi, prikolico do avtomobila in konča s športnim hitrim dirkalnikom, so take cevi povsod.
In končno, rastlinjaki države, ki tako hitro sestavijo in hitro razstavljajo svoje roke, so pogosto narejeni iz natančno oblikovane lahke kovine. Navodila za sestavljanje takih struktur ne traja več kot 1 stran in je razumljiva na intuitivni ravni.
Videoposnetek v tem članku prikazuje profilirane cevi.
Zaključek
Nihče ne bo trdil, da v naravi ni univerzalnih materialov. Tudi kvadratne in pravokotne cevi niso izjema. Toda na mnogih področjih gradbene in predelovalne industrije so nepogrešljivi materiali.
