Livno cevovodna cev po gost 9583 75: regulativne zahteve,

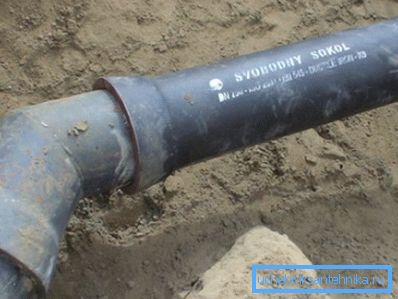

Cevi iz litega železa so praviloma dosledno povezane z odplakami. Malo ljudi ve, da so jih večinoma uporabljali za polaganje vodovodnih linij več kot dve stoletji. V tem gradivu bomo preučili značilnosti cevi iz litega železa, zahteve GOST za njih, uporabne metode namestitve in popravila.

Litoželezni ali jeklo

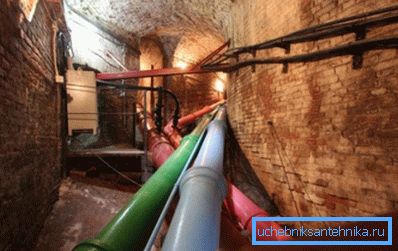

Tisti, ki so bili v kleti Peterhofa, so zagotovo opozorili na ogromne cevi, ki svojim znamenitim vodom dobavljajo vodo. To je eden najstarejših delujočih železniških cevovodov pred našim časom. Zgrajena je že stoletja; hkrati pa graditelji kraljevega prebivališča, odkrito, niso posebej upoštevali stroškov.

V drugi polovici prejšnjega stoletja je v ospredje prišla gospodarska smotrnost. Zakaj zgraditi sistem oskrbe z vodo s pol stoletja, če se bo po 40 letih območje mesta razširilo in obnovilo z novimi avtocestami?

Takrat je bilo glavno omrežje za jekleno vodo razširjeno - relativno poceni in, kar je najpomembneje, veliko bolj tehnološko v smislu namestitve.

Nasvet: električno varjenje in zunanja hidroizolacija z bitumenom se izvajajo veliko hitreje kot ročno vtiskanje z napolnim vtičem.

Posledice varčevanja so precej predvidljive in še vedno čutijo:

• Vire cevi, položene v tla, kljub hidroizolacijskim ukrepom, redko presega 30-40 let. Po tem času številne fistule v njej povzročajo nesprejemljivo izgubo pitne vode.

Zanimivo: po ocenah lokalnih oblasti, v mestu Sevastopol, kjer živi avtor, zaradi poslabšanja vodovodnega omrežja izgubi 40% vode.

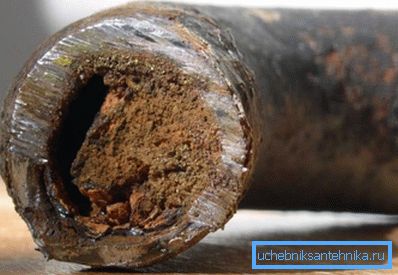

• Ne samo, da je jeklena cev aktivno zaraščena z apnenčnimi nanosi in notranjost rje. Za nekaj desetletij se lahko očistek zmanjša za 3-4 krat z ustreznim padcem tlaka in manevrskega prostora.

In kaj čisto železo izgleda na tem dolgem ozadju?

• Z ustrezno kakovostno zunanjo hidroizolacijo dejanska življenjska doba cevi, položena v tla, ni krajša od stoletja.
• Cevovod praktično ne naraste od znotraj.

Edina težava žice iz litega železa je odlična občutljivost za premikanje tal: kjer je jeklena cev nekoliko deformirana, se bo litovsko železo porušilo.

Standard

Sedanji standard za cevi iz sivega litega železa je bil uveden leta 1977; zadnje spremembe so bile v zadnjem času vnesene v letu 2011. Torej, kakšne naj bodo cevi iz litega železa za oskrbo z vodo po GOST 9583-95?

Dimenzije

Standard vsebuje cevi iz litega železa iz treh razredov za debelino sten - LA, A in B.

Masa tekočega števca cevi se giblje od 11,3 kg (65 mm, razred LA) do 627 kg (1000 mm, razred B). Standard predvideva izdelavo zvonastih cevi izmerjene dolžine (2, 3, 4, 5, 6, 7, 8, 9 in 10 metrov) in nemerjene dolžine od 2 do 10,5 m.

Zahteve

Prehod valja v vtičnico se lahko izvede z nagibom ali v obliki pole.

Dimenzije cevi iz litega železa za oskrbo z vodo se lahko razlikujejo od nazivne v naslednjih mejah:

• Dolžina merilne cevi je + -20.
• Debelina stene - -1 + 0,5.
• Zunanji premer (do 300 mm) - + - (4,5 + 0,0015D).
• Zunanji premer (nad 300 mm) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
• Notranji premer v vtičnici je + (2,5 + 0,002 D) - (1,5 + 0,002D).

Opomba: pri D, pri izračunu odstopanj, se vzame nazivni premer.

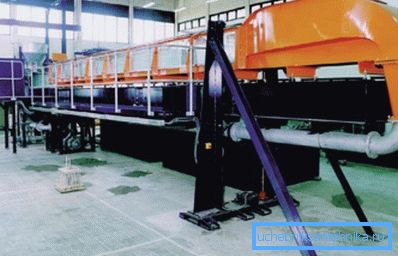

Ovalnost ne more izpeljati cevi za normalizirane odklone od nominalne velikosti. Odstopanje dejanske mase cevi iz izračunane ne more presegati pet odstotkov. Cevi so podvržene hidravličnim preskusom tlaka, ki jih določajo njihov razred in nazivna velikost.

Opomba: delovni tlak v vodovodu običajno ne presega 3-4 atmosfere. Do 8-10 kgf / cm2 se lahko poveča šele po črpanju, v okviru inženirskega sistema hiše ali majhne mikroprevodnice.

Konec cevi, ki je nasprotna zvoncu, je treba prerezati pravokotno na svojo os z odstopanjem, ki ne presega 0,5 stopinj.

Znotraj in zunaj izdelka je prekrit z zaščitnim netoksičnim materialom. V tem primeru prevleka ne sme ovirati tesnjenja zgornjega sklepa, odlepiti in mehčati pri temperaturah do +60 ° C.

Pomembno: na zahtevo naročnika lahko elemente plinovoda dobimo brez premaza.

Namestitev in popravilo

Kako cevovod vodovodne cevi med montažo? Ali so vtičnice razpokane in zdrobljene?

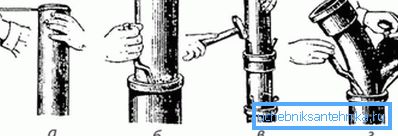

Glavna faza tesnjenja cevne vtičnice je njeno tesnjenje z oljčnimi kabli z organskimi vlakni. Pas je v čim večji moči, tako da se z roko in s kladivom dodatno zgostijo.

Malo tesnilo: kabol mora biti zaščiten pred biorazgradnjo, mehanskimi poškodbami in drugimi težavami.

Kako je to storjeno?

• Konvencionalna cementna blagovna znamka 400. Voda-cementna mešanica, pripravljena v razmerju 1: 9, čimbolj tesno vtakne vtičnico in jo stisnemo, dokler se ne zaniha s cementnega vtiča. Potem je vtičnica ovita z mokrimi krpo do enega dneva.

• Azbestno cementno zmes, pripravljeno v razmerju 1: 2, čemur sledi dodajanje 10 - 12 volumskih odstotkov vode. Zgoščen je kot cement; Azbestna vlakna preprečujejo razpoke.

Pomembno: z istim uspehom lahko uporabite stekleni vlaken na osnovi vlaken.

• Širjenje cementa. Za razliko od običajnega, ne zahteva zbijanja.
• Taljenje žvepla z dodatkom 10 - 15% mletega kaolina. Iz očitnih razlogov lahko nalijete le navpično ali nagnjeno vtičnico; Sivi sklop je praviloma zaprt v tovarni.
• Talten svinec.
• Končno, svinec lahko uporabite za žig na vrhu cabbies.. Tanka palica mehke kovine tesno zapolni utor in zanesljivo ščiti organska vlakna.

Pomembno: svinec in njegove spojine so strupene. Azbestna vlakna in vlakna tudi niso tako uporabni za dihalne organe. Zato je očitno navodilo: ko opravljate ustrezno delo z lastnimi rokami, ne smete pozabiti na osebno zaščitno opremo.

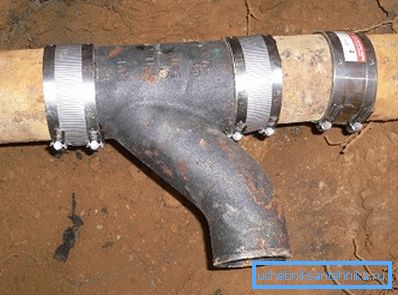

Popravila litega železa vodovodne cevi je mogoče le z manjšimi prečnimi ali vzdolžnimi razpokami, ki so daleč od vtičnice: v tem primeru se na cevovodnem odseku nadgradi predkondušen železni ali jekleni obroč s tesnilom iz gume. V drugih primerih (črtastih vtičnic, vzdolžnih razpok znatne dolžine) se cevovodni del zamenja.

Alternativa

VCHSHG

Prvi poznavalec

V okviru tega zmanjšanja leži tako imenovana visokokvalitna nodularna litina.

Če želite razložiti pomen izraza, morate na kratko odpreti divje fizike.

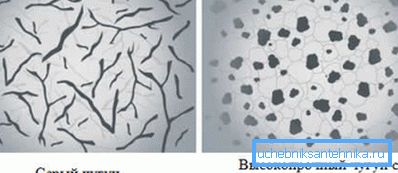

• Vse glavne razlike litega železa iz jekla - krhkost, nizka duktilnost in visoka odpornost proti koroziji - so določene s prisotnostjo v njej ene od oblik ogljik-grafita.
• Redni grafit ima obliko miniaturnih ravnih lestvic. Ko pa pride do rekristalizacije, ko se v staljeno sivo železo (zlasti magnezij in njegove spojine) vnesejo nekateri aditivi, svojo obliko spremeni v sferično.
• Hkrati se fizikalne lastnosti kovin znatno spremenijo: pridobiva viskoznost, plastičnost in odpornost proti udarnim obremenitvam, hkrati pa vzdržuje odpornost na korozijo.

Posebno lepo je, da se cena tone materiala rahlo spremeni med preoblikovanjem. Skupni delež aditivov, ki povzročajo prekristalizacijo ogljika, ne presega 0,08% teže litega železa.

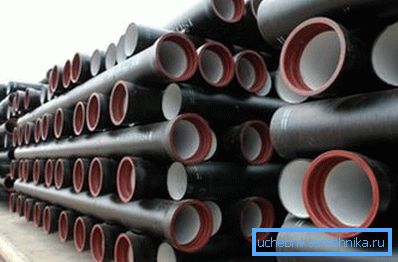

Cevi iz cevi iz cevi iz železne skupine visoke frekvence so trenutno glavna alternativa sivi litini.

• Tlačna in upogibna trdnost, so boljši od litega železa, da ne omenjam vseh vrst polimernih cevi. V skladu s tem se lahko cevi VCHSH vodotokov polagajo pod prometnimi avtocestami in na nestabilnih tleh. Imajo vse lastnosti jekla, razen pete Achilles - majhna odpornost proti koroziji.
• Problem težko in netehnološko vtiskanje vtičnic je popolnoma rešen. Namesto vtisnjenih uporabljenih vtičnic z gumijastimi tesnili. Seveda, z velikimi velikostmi cevi, sestavljanje vtičnic vključuje uporabo težkih strojev; vendar masa teh cevi v nobenem primeru ne bo omogočala ročno namestitev cevovoda.

Bodite pozorni! Uporaba gumijastih tesnil omogoča manjšo deformacijo priključka vtičnice (sprememba relativnega položaja cevi), ne da bi pri tem ogrozili tiščanje.

Regulativna dokumentacija

Proizvodnja tlačnih cevovodov iz VChGH ureja poseben standard - GOST R ISO 2531-2008.

Izpostavite njegove ključne točke.

1. V skladu z dokumentom so cevi in ​​fitingi lahko nominalne velikosti od 40 do 2.600 milimetrov, kar omogoča uporabo žvečilnih žlez za ustvarjanje avtocest, ki hranijo celotna mesta.
2. Sestava kovine glede na GOST ne sme škodljivo vplivati ​​na sestavo vode.
3. Dolžina cevi je regulirana s standardom glede na nazivni premer:

Največja dovoljena ukrivljenost ni večja od 0,125% dolžine cevi.

Kot zunanji premaz cevovoda, odvisno od pogojev delovanja, se lahko uporabi:

• Kovinska cinka.
• Cink barva (cinkov prah v polimernem vezivu).
• Polietilen.
• Poliuretan
• Fiber cement.
• Lepilni polimerni trak.
• Epoksidna smola.
• Bitumenski mastiks ali barva.

Za notranjo zaščito cevi in ​​fitingov je dovoljeno uporabljati:

• Cementne malte (Portland cement, cement iz žlindre Portland in visokokalumitni cement).
• Polietilen
• Poliuretan.
• Epoksidna smola.
• Bitumenska barva (mastik).

Označevanje plinovodnih elementov mora vsebovati:

• Proizvajalec (ime ali blagovna znamka).
• Leto izdelave.
• Sklicevanje na material (VChGH).
• Nominalna velikost.
• Standard, po katerem se izdelek proizvaja.

Polietilen

Polietilenske tlačne cevi so glavna alternativa litičnemu vodovodu danes.

Podrobno poznavanje z njimi jasno presega področje našega gradiva, zato bomo pozorni le na njihove ključne lastnosti.

• Življenjska doba polietilena ocenjujejo proizvajalci kot megli 50 let. V praksi se ta material lahko šteje za skoraj večno.
• Depoziti na stenah, ki zmanjšujejo lumen cevi, načeloma ni mogoče. Globina površina polimera z izjemno nizkimi lepili, enostavno ne bo omogočala oblikovanja zamaškov.

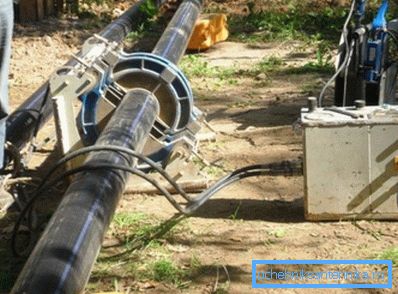

• Vse povezave se opravijo z varjenjem. Trdnost spoja je vsaj 80% trdne trdnosti cevi.

Edina pritožba na polietilen, ki omogoča litje železa, da ostanejo na trgu do danes, je visoka plastičnost in kot posledica zelo zmerna togost obroča. Polietilenski cevovod je mogoče položiti v deformabilno zemljo samo z zaščito armiranega betona.

Zaključek

Svoje znanje s klasičnimi in sodobnimi rešitvami za polaganje vodovodne mreže bomo ocenili kot uspešno. Kot vedno bo video v tem članku ponudil dodaten material. Uspehi!
