Monotube ogrevalni sistem zasebne hiše sam

V določenem obdobju v zgodovini naše države je bila ena od prednostnih nalog države zagotoviti vsem državljanom cenovno ugodno stanovanje. "Hruščov" je začel postavljati po vsej ZSSR. Takšne stanovanjske stavbe so imele majhno površino stanovanj in so bile zgrajene zelo hitro. Da bi zmanjšali stroške gradnje, so izumili različne nove sheme in dodatke. Enako velja za ogrevanje. Da bi zmanjšali porabo cevi, je bil izumljen enocevni sistem. Od takrat se je ta preprosta, vendar precej učinkovita gradnja široko uporabljala pri gradnji zasebnih stanovanj. V tem članku bomo opisali, kako namestiti enocevni ogrevalni sistem zasebne hiše z lastnimi rokami.

Prednosti in slabosti sistema

Enosistemski ogrevalni sistem ima pozitivne in negativne strani. Če poznate te funkcije, lahko natančno odgovorite, kateri sistem z enim ali dvocevnim sistemom je boljši. Torej začnimo s profesionalci:

1. Najpomembnejša prednost je varčevanje. Z enim samim cevnim sistemom ni potrebe po skakalcih za akumulatorje, vzvratna dvigala in druge elemente. To povzroči skoraj dvakrat znižanje stroškov cevi v primerjavi z dvocevnim ogrevalnim sistemom.
2. Regulacija pretoka hladilne tekočine na vsako ogrevalno napravo je mogoča brez večjega vpliva na delovanje celotnega sistema. To se doseže z nameščanjem sodobnih naprav, kot so balancerji, kroglični ventili in obvodi, termostatski ventili itd.
3. Druga prednost se lahko obravnava kot estetika celotnega sistema. Ker je število cevi tukaj majhno, jih je primerno skriti za lažnimi stenami ali ploščami.

Vse to naredi enoten cevni sistem priljubljen. Vendar pa je treba tudi spomniti, da bo shema vseh komunikacij precej preprosta. To omogoča brezhibno izvedbo vgradnje ogrevanja.

Toda tudi tukaj ni bilo brez pomanjkljivosti in jih je precej veliko. Pomanjkljivosti sistema:

1. Da bi vsi grelniki delali učinkovito, je v sistemu potrebno zagotoviti zadosten tlak. Ta okoliščina vodi k potrebi po namestitvi močnejših črpalk, kar vodi k povečanju obratovalnih stroškov.
2. Namestitev cirkulacijske črpalke je lahko tudi pomanjkljivost. Dvocevni sistem ne potrebuje takšne dodatne opreme, je nameščen le za učinkovitost.
3. Pri razvoju sheme enocevnega ogrevalnega sistema je potrebno predvideti lokacijo cevi, tako da bo hladilno sredstvo potopljeno. V praksi ta funkcija vključuje namestitev ekspanzijske posode na najvišji točki sistema. Ta podatek je praviloma nameščen na podstrešju.

Toda kljub tem pomanjkljivostim prevladuje cenovno ugodnost, enostopne ogrevalne sisteme pa se najpogosteje pojavljajo v zasebnih domovih, še posebej z majhnim življenjskim prostorom.

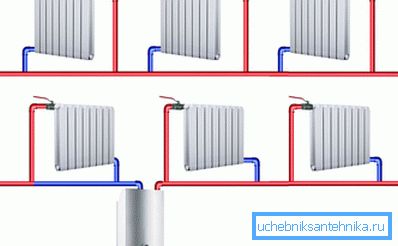

Sorte monotube sistemov

Kljub svoji preprostosti ima enocevni ogrevalni sistem spremembe. V zasebnih domovih lahko uporabite dve vrsti:

• Dosledni ali neregulirani sistem. V tem primeru hladilna tekočina vstopi v vsako napravo, izhod je voda z nižjo temperaturo, ki vstopi v naslednji radiator.
• Reguliran sistem, ljudje ga imenujejo "Leningrad". Ta možnost vam omogoča prilagajanje pretoka hladilne tekočine v vsakem radiatorju. Naprave so vzporedno priključene na avtocesto.

Prva možnost je najlažja in najcenejša pri izvedbi. Toda to ne omogoča uravnavanja toka hladila, zato bodo baterije, ki so nameščene dlje od kotla, imele nižjo temperaturo. Zato se dosledni enocevni sistem uporablja le za ogrevanje majhnih hiš ali posameznih prostorov.

Sistem "Leningrad" glede regulacije in enakomernega ogrevanja vseh naprav je boljši. Tukaj je mogoča regulacija pretoka hladilne tekočine na vsako napravo s pomočjo ventilov. Takšne sisteme je mogoče namestiti v domovih z velikim območjem.

Poleg zgoraj navedenega načela se enocevni sistemi delijo z metodo kroženja hladilne tekočine. Tu so tri vrste:

• Z naravno cirkulacijo. V tem primeru se hladilno sredstvo premika iz enega radiatorja v drugega pod vplivom gravitacije.
• S prisilnim prometom. Takšni sistemi se štejejo za učinkovitejše od prve možnosti. Za prisilno cirkulacijo hladilne tekočine uporabljamo posebno črpalko.
• Kombinirana možnost. Namestitev se izvaja v skladu s shemo sistema z naravno cirkulacijo in za povečanje učinkovitosti v njej (prek obvoda) vgrajena obtočna črpalka.

Prvi od teh sistemov deluje učinkovito le z majhno dolžino proge, zato se uporablja le v domovih z majhnim ogrevanim prostorom. Za izboljšanje cirkulacije je priporočljivo namestiti pospeševalni razdelilnik takoj po kotlu. Ta zasnova vključuje dviganje dovodne cevi na meter ali eno in pol nad nivojem prvega radiatorja. Zagotoviti je treba tudi namestitev ekspanzijske posode na najvišji točki sistema.

Kljub nižji učinkovitosti je sistem z naravno cirkulacijo hladila zelo priljubljen. To je posledica nestanovitnosti. Če ima hiša elektronski kotel na tleh, potem izpad električne energije ne bo vplival na delovanje ogrevalnega sistema.

Nasvet! Učinkovitejše, vendar hkrati tudi zasnovo s prisilnim kroženjem hladila se šteje za odvisno od električne energije. Takšni sistemi imajo lahko dolge konture in ne enega. V zadnjem primeru je nameščenih več cirkulacijskih črpalk, ločenih za vsako vezje.

Če na vašem območju pogosto pride do izpada električne energije in če je vgrajen elektronski odvisen kotel, je priporočljivo namestiti kombinirani enocevni sistem. V tem primeru, če ni elektrike, vaš dom ne bo zamrznil.

Namestitev sistema

Če se odločite, da v vašem domu ogrejete enocevni ogrevalni sistem, bo glavna naloga sestava sheme. Treba je jasno določiti mesto namestitve kotla, ekspanzijske posode, obtočne črpalke, radiatorjev in drugih naprav in naprav.

Zaporedje vgradnje enocevnega ogrevalnega sistema bo naslednje:

1. Prvič, kotel je nameščen. Bolje ga je namestiti na dnu stavbe, ne pa v klet. Ne pozabite na ukrepe požarne varnosti (okoli naprave, stene, tal in stropa so obrezane z negorljivim materialom). Skupaj s kotlom opremite dimnik.
2. Nato namestimo podvodno cev iz kotla. Bolje je uporabljati cevi s premerom najmanj 25 mm. Avtocesta je vnaprej nameščena po vsej hiši, nameščeni pa so ogrevalni radiatorji, ventili in druge naprave. Pri nameščanju ne pozabite na potreben naklon cevi. Nosilec toplote se mora s pomočjo grelnika premakniti s težo, iti skozi vse baterije in se znova vrniti k kotlu. To je zelo pomembno, če je vaš sistem z naravni obtok ali kombinirani tip. V prisotnosti pristranskosti črpalke ni mogoče opaziti.
3. Pri priključitvi glavne cevi na kotel je potrebno namestiti ekspanzijsko posodo, katere tip je odvisen od izbranega sistema ogrevanja.
4. Pred vstopom v kotlov je priporočljivo namestiti filtre na povratni črti. To je potrebno za zaščito celotne opreme pred umazanijo in nečistočami.

Če nameščate sistem kombiniranega tipa ali s prisilnim kroženjem hladilne tekočine, morate črpalko namestiti z obvodom. V prvi različici je taka kombinacija obvezna, v drugi pa zaželena. Namestitev črpalke skozi obvod bo zagotovila možnost, da jo izklopite v primeru popravila ali pomanjkanja moči, medtem ko bo sistem ogrevanja še naprej deloval.

Pred začetkom delovanja morate opraviti testiranje tlaka. Ta proces se izvaja s posebno črpalko, ki povečuje pritisk v sistemu. Če se v postopku tlačnega preizkušanja vzdržuje tlak v sistemu, ni puščanja in lahko začnete ogrevanje.

Video

Oglejte si video o namestitvi in ​​namestitvi enocevnega ogrevalnega sistema v zasebni hiši:

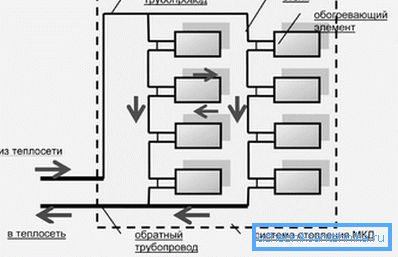

Sheme
