Montaža dimnih cevi

Dimnik "tipi sendvič" je trenutno najbolj uporaben, saj je znan po praktičnih lastnostih in izjemni funkcionalnosti. Pogovorimo se o tem, kako namestiti dimniksko cev za sendvič.

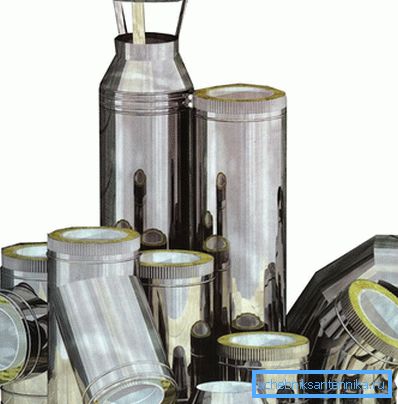

Prednosti te zasnove vključujejo naslednje lastnosti:

• skoraj popolna odsotnost kondenzata
• na stenah ni saj,
• zanemarljiva možnost požara,
• dimniki so enostavni za vzdrževanje in, če je potrebno, popravilo.

Cevi za sendvič so odlične kot material za dimnike v stavbah iz lesa, na primer v kopališčih in drugih lesenih stavbah.

Kako sestaviti dimnik

Izdelan dimnik je sestavljen iz delov z dolžino 1 m, kjer je vsaka vstavljena v drugo. Da bi bolje razumeli, kako se izvaja postopek namestitve, je treba natančno pojasniti, kako je predstavljen dimnik v hiši. Vse je zelo preprosto: en izdelek je sestavljen iz zunanjih in notranjih cevi, njihov premer je drugačen in ustvarja vrzel, v kateri je nameščena izolacijska plast. Cev, ki se nahaja v notranjosti, je ponavadi narejena iz nerjavnega jekla, zunanja, ki ne potrebuje toplotne upornosti, je lahko iz bakra in medenine.

Nasvet! Galvanizacija, če se uporablja kot material za cevi, med delovanjem cevi ne bo mogla normalno obnašati, saj med segrevanjem in med hlajenjem nenehno spreminja svoj premer.

Navedene pomanjkljivosti nimajo nerjavnega jekla. Poleg tega lahko pri uporabi trdnih goriv uporabite nerjavno jeklo s toplotno odpornimi lastnostmi.

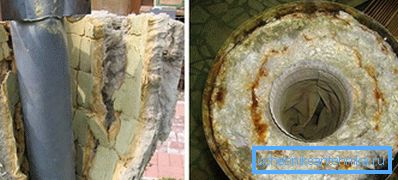

Ogrevanje dimnika

Med vgradnjo dimnikovega sendviča se kot material za izolacijo uporablja posebna bazaltna mineralna volna. Z debelino 24-60 mm se uporablja kot notranja izolacija za ekspandirane glinene in poliuretanske cevi. Vendar je delo na njegovi namestitvi pogosto potrebno za ročno izvajanje, kar zahteva posebno skrb.

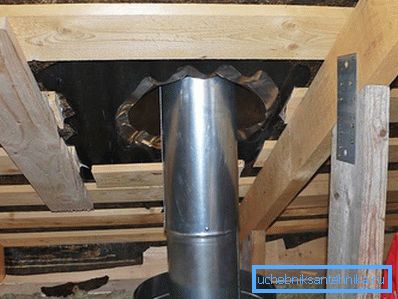

Metode cevnega povezovanja

Obstaja več načinov za povezovanje:

• prirobnica;
• bajonet
• in tako imenovani "hladni most", "kondenzat", "dim".

Vsaka metoda ima svoje značilne lastnosti. Na primer, možnost "dim" je zasnovana tako, da izdelki, ki jih oddaja ogljikov monoksid, ne pridejo v prostor (običajno kopeli). Metoda, ki upošteva nastanek kondenzata, je namenjena preprečevanju, da bi kondenzatne tvorbe tekle po cevi.

Metoda namestitve prirobnic pomeni, da dim, ki poteka skozi dimnik, nima pred njim ničesar, kar bi preprečilo, da bi zapustil dimnik. Obstajajo seveda tudi pomanjkljivosti, ki so med montažo povezane z neprevidnostjo. Če se sestava ne opravlja z zadostno kakovostjo, lahko nastane kondenzat v nastale razpoke, zaradi česar se poškoduje izolacija.

V nasprotju s prirobnico, bajonetna metoda popolnoma odpravlja vdor vlage, saj tu notranja cev v dimniku gre naravnost v vtičnico spodnjega sendviča, vendar obstaja možnost dima, ki prihaja ven.

Nasvet! Da dim ne škoduje zdravju in kondenzat ne pokvari izolacije, morate le dobro tesniti vse sklepe in ta postopek je potreben ne glede na izbrano metodo.

V tem primeru so notranje cevi sestavljene "s kondenzatom", izolacija pa mora biti prisotna v tistih mestih, kjer dimnik pride v stik z lesenimi elementi strehe. Poleg tega sendvič ni primeren za neposredno povezavo s cevjo.

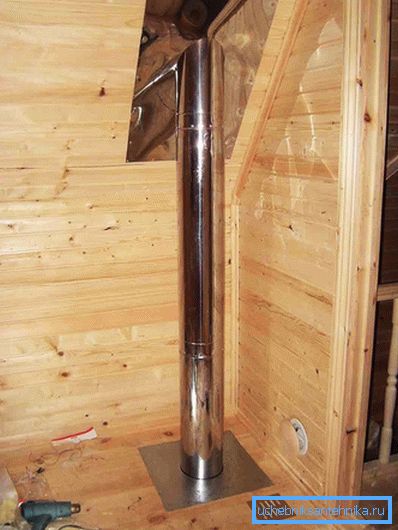

Postopek sestavljanja

Treba je opozoriti, da namestitev sama ni težka, ker za povezavo sendvič cevi ne potrebujejo posebnih konstrukcijskih sposobnosti. Kako se začne delo? Glavna stvar, ki jo je treba zapomniti, je, da se namestitev vedno začne na dnu in konča na vrhu, medtem ko je treba zunanjo cev postaviti na notranjo.

Najprej je potrebno povezati vse elemente, ki sestavljajo dimnik. Če ga želite namestiti, morate upoštevati, da je en konec cevi nekoliko zožen; vstavi se v spodnjo cevko. Ker dimnik ne nabira saj, je iz njega izredno enostavno odstraniti kondenzat. To lahko storite tako, da namestite posebne tee.

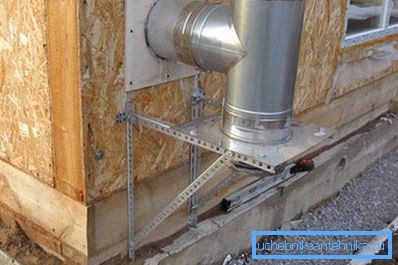

Drugič, morate držati dimnik zgoraj, v prvem primeru pa upoštevajte možnost skozi steno. Da bi to naredili, naredi luknjo pod cevjo, cev se drži in šivi zapirajo s peno. Nosilci pod nosilcem so nameščeni zunaj, po katerem je nameščen. Zgoraj omenjeni čepi so nameščeni na vogalih, pritrjenih na nosilec, na katerega se lahko premikajo. Zunaj se stena lahko zašiti s folijo iz vezanega lesa (debela približno 1 cm) ali iz kovine. Nosilec mora biti barvan ali lakiran za zaščito pred korozijo.

V adapterju se izvrta luknja potrebne dolžine, po kateri se nanese tudi sendvič. Včasih se uporablja dodelitev, to je prostor, ki je še posebej levo med steno stavbe in dimnim kanalom.

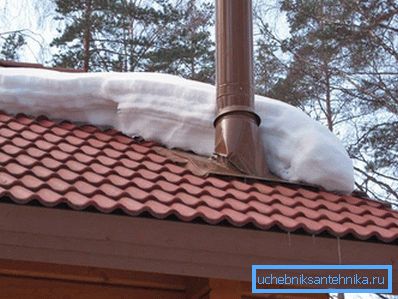

Če na strehi držite dimnik, morate najprej odstraniti cev in šele potem namestiti strešno folijo na zaboj.

Nasvet! Z višino dimnika višine več kot 1,2 m je potrebno pritrditi konstrukcijo s kablom z oprijemalnimi sponami, sicer bo dimnik pod vplivom močnega vetra vetra propadel.

Če je streha izdelana iz vnetljivih snovi, jo je treba zaščititi pred morebitnim ognjem. Če želite to narediti, na cevi za dimnike, ki se dvigajo nad kovinsko ploščico ali skrilavcem, morate namestiti deflektor z rešetko za gašenje isker (izdelati je treba majhne celice).

Dimnik: kaj morate vedeti

Nato potrebujete kar največ, da zaščitite dimnik. Vse čevlje in kolena ter druge sestavne dele se držijo skupaj s cevnimi sponkami, sam pa je ojačen z nosilcem. Če je nenadoma zgornji del dimnika slabo ali sploh ni fiksiran, je bolje, da ga krepi za vsak slučaj in s tem zavarovate sami. Običajno se v tem primeru uporabljajo zavore, nastavljene pod kotom 120 °.

Če ni jasno, kako so pritrdilni spojki pritrjeni, lahko o tem spodaj izvedete več. Sandwichova cev, kot je bilo že omenjeno, se vstavi med seboj. Po koncu priklopa, ko ste prepričani, da ni nobenih vrzeli in vse je v redu, je ta povezava zatesnjena s stiskalnim izrezkom. Če se cev drži skupaj z drugim elementom, je treba objemke uporabiti na obeh straneh.

Mimogrede, podporni nosilec lahko naredimo ročno. Za njegovo konstrukcijo bodo potrebovali nekaj vogalov (30, 50 mm). Te vogale so razrezane na potrebne dele z brusilnikom, vrtanje luknjic za vijake M10 in M8 s svedrom, potem je vse sestavljeno. Popolnoma celoten proces je mogoče najti in videti na video na internetu.

Torej smo razstavili, kako sestaviti cev na pravi način, kaj in kako se povezati, kako namestiti cev v peč, kako iti skozi steno in streho in kako jo popraviti. V resnici lahko govorite o koncu namestitve.

Dokončanje namestitve cevi za dimnične cevi

Obstaja majhen in neopazen odtenek, ki ga ljudje ne poznajo ali ne pozabijo - film morate odstraniti iz cevi. Posebno je bil lepljen za zaščito cevi pred praskami in umazanijo, toda zdaj, ko je dimnik sestavljen in nameščen, ga ni potrebno. Še več, če ga pozabiš vzeti, se bo kasneje začel slazit pod vplivom vremenskih razmer in bo imel dimni pogled na dimnik.

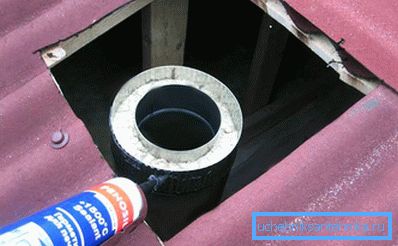

Normalna dolžina končnega dimnika mora biti približno 5 m, največ 6 m. Ta razdalja se šteje, da je od pečice do rešetke. Preveriti je treba celotno konstrukcijo, vsako skupno ali neopaženo razdaljo je treba zapečatiti. Redna tesnilna masa ne bo delovala, potrebujete samo odporen na vročino, lahko prenese temperature do 1000 ° C. Tesnjenje se nanaša na zunanjo površino notranjih cevi in ​​zunanjih površin. Če pride prehod iz enostenske stene na dvojno stensko cev, je zunanji krog prekrit s tesnilom. Ko se ta del dela opravi, je treba končno preveriti potencialno nevarne kraje, kjer se lahko cev ogreje največ. Navodila o tem, kakšna je temperatura.

Ali želite kasneje očistiti dimnika, je bilo enostavno in enostavno? Preverite ga predhodno. Kaj je to? Tako imenovani majhen odstranljivi del, posebej razporejen v steni dimnika. Lahko izgleda kot luknja z vrati.

Video

Dimnik se sestavlja s kondenzatom, kot sledi:
