Montaža keramičnega dimnika

Visoke zahteve za temperaturno stabilnost in vzdržljivost so naložene na odvodne kanale dimnih plinov. Keramične strukture so postale vredna alternativa opečnim dimnikom. Ognjevzdržne keramične cevi se uporabljajo za kotle z vsemi vrstami goriva. Visoki stroški gradnje so kombinirani z dolgo življenjsko dobo in odpornostjo na agresivno okolje. Vgradnja keramičnega dimnika zahteva skladnost z varnostnimi predpisi in tehnološkimi standardi, ti pogoji omogočajo, da se izognemo požarom in zagotovijo visokokakovostni izpust izdelkov za zgorevanje.

Naprava

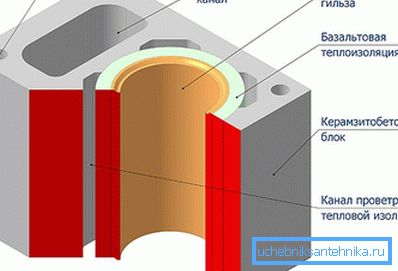

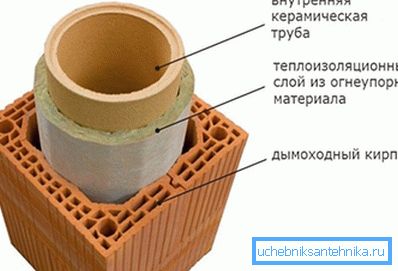

Univerzalni dimniški sistem je sendvič konstrukcija, ki jo sestavljajo notranja keramična cev in zunanji del iz lahkih keramičnih dimnikov ali betonskih blokov.

Med sloji ognjevarne izolacije je položena, na primer bazaltna volna. Glina Chamotte, ki je surovina za izdelavo keramike, odporne proti vročini, omogoča montažo dimnika za kotle z visoko temperaturo izpušnih plinov. Ta material odvrne vlago in je odporen na učinke produktov izgorevanja.

Zasnova dimnega kanala zagotavlja zadostno stopnjo izolacije, kar preprečuje videz kondenzacije na stenah. Uhajajoči plini ohranjajo toploto v luknji v cevi, le tukaj se ohladijo do tvorbe vlage. Majhno območje, izpostavljeno kondenzaciji, ne vpliva na keramični dimnik. Zasnova je zasnovana za vgradnjo tako znotraj kot zunaj hiše.

Utemeljenost

Uporaba naravnega ognjevzdržnega materiala znotraj zgradbe, izolacije in betonskih blokov zunaj, daje številne prednosti pred opečnimi in kovinskimi dimniki:

1. Izboljšanje osnutka zaradi gladkih sten keramične cevi, ki nima hrapavosti opeke.
2. Dimnik, izdelan iz šamotne gline, je boljši od kovine pri odpornosti proti koroziji. Ker se gradnja sendviča počasi ohladi, se kondenzat ne pojavi. Izdelki za zgorevanje se ne poravnajo na gladkih stenah cevi cevi, zato ne nastajajo agresivne rešitve, ki uničujejo material.
3. Odsotnost čajev zagotavlja varnost uporabe - dimni kanal se ne zmanjša v premeru in ne sproži vžiga nanosa.
4. Univerzalnost - keramični dimnik je primeren za plinske kotle, enote za trdno in tekoče gorivo, kamini. Modeli so izdelani za uporabo z visoko stopnjo ogrevanja in posebnimi cevmi za nizkotemperaturne kotle.
5. Dobra toplotna izolacija zagotavlja hitro segrevanje in nizko izgubo toplote, ti dejavniki povečujejo učinkovitost ogrevalnega sistema.
6. Sandwich cev izpolnjuje zahtevo po požarni varnosti, zunanji okvir iz betonskih blokov se ne segreva in prenaša grožnje na lesena tla pri prehodu skozi stanovanjska tla in strešne kritine.
7. Dolga življenjska doba, do 30 let garancije.
8. Na voljo je preprosta namestitev modularnega dimnika, ki omogoča sami.

Pri izbiri keramične cevi upoštevamo njegove pomanjkljivosti: namestitev je treba izvajati navpično brez zavojev, stroški takšnega dimnika pa višji kot pri opečni ali kovinski, celotna teža konstrukcije ustvarja dodatno obremenitev na temelju.

Izbirna pravila

Keramična dimnjaka je izdelana iz ločenih blokov, ki tesno stikajo skupaj, tako da ni puščanja dima. Njegova višina se izračuna vnaprej, v skladu z veljavnimi predpisi. Prekomerna dolžina dimnika ne izboljša osnutka, temveč bo ustvarjala le zapletene aerodinamične turbulence, ki ne prispevajo k učinkovitemu delovanju izpušnega sistema plina. Cevi, ki jih vodijo pravila:

• višina nad ravno streho 50 cm;
• cev, ki se nahaja 1,5 m od grebena, se mora dvigniti 50 cm nad njo;
• na razdalji 3 m roba dimnika ne sme biti pod črto grebena;
• ki je več kot 3 m od grebena, mora cev doseči os 10 stopinj od črte svojega obzorja;
• premer notranjega keramičnega kanala ne sme biti manjši od premera izpušne cevi;
• višina cevi od rešetke do zunanjega roba ni manjša od 5 m.

Keramični dimnik se lahko uporablja za preusmeritev plinov iz več naprav, vendar v vsakem konfiguraciji spodnji modul služi za zbiranje kondenzata. Elementi dimnika so izbrani, s poudarkom na vrsti grelne naprave: kamin, kotla ali peči. Velikost premera cevi je odvisna od vrste goriva in moči kotla. Za izračun potrebne dolžine keramičnih dimnikov potrebujete višino stropa in strehe.

Namestitev dimnika

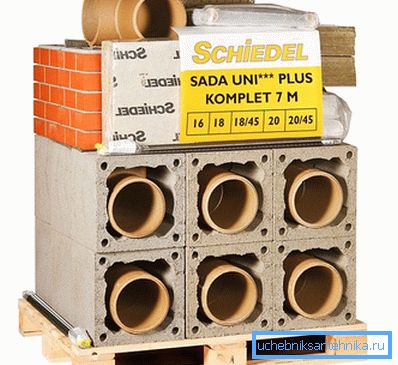

Proizvajalci izdelajo oblikovanje, ki je popolnoma pripravljen za montažo, vključuje pa:

• keramični bloki, vključno s čevlji za čiščenje in priključitev na grelec;
• posoda za kondenzat;
• okvir iz blokov z luknjami za ojačitev;
• mineralna izolacija.

Zgornji del dimnika je zaščiten pred padavinami s posebnim stožcem. V spodnjem delu konstrukcije je nameščena rešetka za zračni tok. Če izberete namestitveno zaporedje modulov in velikost cevi, upoštevajte, da se sklepi posameznih odsekov ne bi smeli spustiti na preklopne steze.

Pomembna teža dimnika zahteva ločen temelj. Njene dimenzije presegajo premer dimnika za 10 cm v vsaki smeri. Betonska podlaga mora biti ravna, vodoravni položaj se preverja po ravni. Da bi zagotovili ravno letalo, lahko položite keramične granitne ploščice. Podstavek cevi, še posebej tisti, ki presegajo 7-8 m, je treba postaviti strogo na nivo. Nato se hidroizolacija izvede iz materiala valja, zloženega v dve plasti. Prvi betonski blok je položen na temelj, pod njim se uporablja cementna malta.

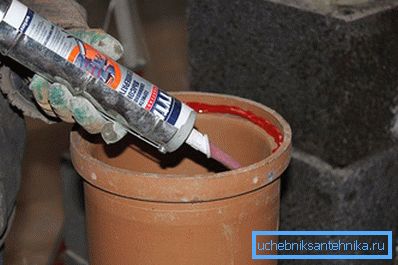

Za povezavo odsekov keramične cevi uporabljamo posebno tesnilo. Izdelana je neodvisno od suhe mešanice, ki je vključena v komplet in vodo, razmerje 7: 1 se ohrani. Mešanje poteka v topli sobi pri +20 stopinjah, sestavo je treba uporabiti 1-1,5 ure, dokler se ne strdi.

Nasvet! Zamrznjene raztopine ni mogoče ponovno razredčiti z vodo.

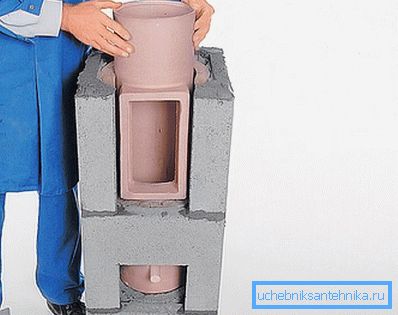

V prvem blokah je nameščen rezervoar za odvod kondenzata, pri čemer je cevni odsek s čiščeno odprtino pritrjen na tesnilo. Ta modul je zavit z bazalt volno. Vsak naslednji modul se doda v prejšnji in zapre z izdelano raztopino. Presežna sestava, ki štrli na površino cevi, se obriše z vlažno gobo. Zunaj keramične cevi je priključen okvir betonskih blokov, povezan s cementno-peskano malto. Če je potrebno, so izrezane luknje za posamezne velikosti čepov. Ravni del je izdelan iz blokov brez lukenj.

Tretji modul je čep za priključitev grelnika. Pokrit je s posebnim sprednjim vložkom. Po ravnem delu je nameščena loputa.

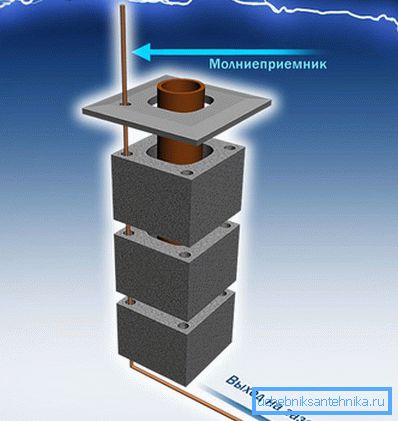

Nasvet! Z betonskimi deli keramičnega dimnika lahko prinesemo gromobran.

Pri nameščanju blokov je pomembno upoštevati vodoravno in navpično stopnjo. Za stabilnost konstrukcije in togost je ojačana z železnimi palicami. Luknje v vogalih blokov so izdelane pod kovinsko ojačitvijo, segajo v njih 1,5 m, napolnjene s cementno malto.

Ko je dimnik nameščen, se za revizijo zapira vrata, v spodnjem delu pa je prezračevalna žarnica. Z vstopom zraka se bo premikalo znotraj kanala in zmanjšalo temperaturo. Keramični dimnik je nameščen brez betonskega ogrodja, vendar je v tem primeru cev pritrjena s sponkami vsak meter. Na neogrevanem podstrešju je izolirana s plastjo bazaltne volne.

Prehodi skozi tla in podstrešje so zaščiteni s škatlo in izolirani z bazalt volno. Posebno pozornost posvečamo varnosti namestitve keramičnega dimnika v leseni hiši. Njegova lokacija je na voljo 25 cm od lesene stene.

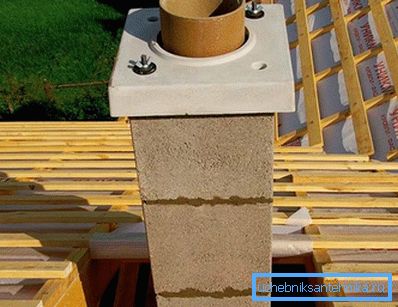

Zadnji del dimnika, ki se nahaja na strehi, se konča z vgradnjo pokrivne plošče iz betona in kovinskega zaščitnega stožca. Zunanji konec dimnika je narejen iz ploščic ali drugega materiala na okus domačih lastnikov.
