Možne velikosti kovinskih plastičnih cevi in ​​njihove

09-05-2018
Cevi

Kovinske cevi se pogosto uporabljajo pri vodovodnih instalacijah. S svojo pomočjo so postavljeni vodovodni, ogrevalni in kanalizacijski cevovodi. Uporablja izdelke z različnimi premeri, katerih obseg bomo obravnavali v tem članku.

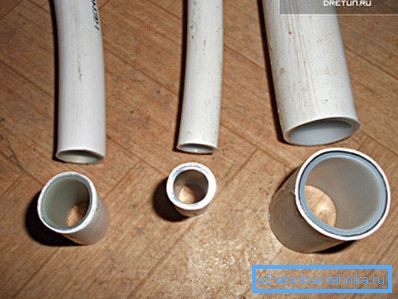

Različni premeri kovinskih cevi

Splošne določbe

Za začetek si oglejmo strukturo zadevnih izdelkov in njihove značilnosti.

Struktura

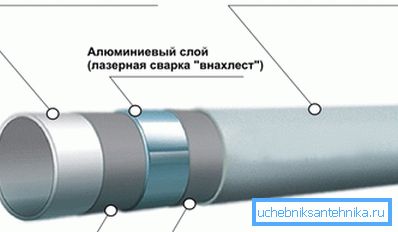

Kovinska cev 20 mm v odseku

Struktura zadevnega izdelka je preprosta:

  1. Notranji sloj polimera v stiku z tekočino.
  2. Lepilni sloj.
  3. Aluminij, kar daje cevi potrebno togost in trdnost.
  4. Spet lepilni sloj.
  5. Zunanji polimerni sloj, ki ščiti aluminij pred dotikom z zunanjim okoljem.

Takšna konstrukcija zagotavlja več pomembnih prednosti, zaradi česar so kovinske plastične cevi tako priljubljene pri nameščanju inženirskih sistemov zasebnih hiš in stanovanj.

Utemeljenost

Upoštevajte značilnosti kovinskih cevi:

  • Odpornost proti korozivnim procesom. Kaj je pomembno za izdelke, ki so v stiku z vodo.
  • Visoka prepustnost zaradi gladkosti notranjega premaza.

Nasvet: pri povezovanju plastičnih odsekov s kovino je zaželeno, da se v skupnem prostoru namestijo posebni filtri. To bo preprečilo rjo in druge ruševine od starega dela cevovoda do novega.

  • Sprejemljive lastnosti moči, veliko boljše od tistih, ki imajo običajne polipropilenske ali polietilenske modele.
  • Odpornost proti visokim temperaturam, ki omogoča prosto uporabo plastičnih cevi v ogrevalnem sistemu. Na primer, modeli polietilena kategorično niso primerni za te namene zaradi nizkega temperaturnega praga.

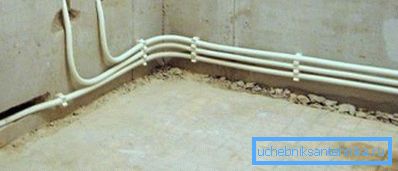

Fotografija kovinoplastičnega cevovoda ogrevalnega sistema
  • Ugodna cena. Celo delna uporaba plastike v proizvodnem procesu lahko znatno zmanjša stroške izdelkov.
  • Lahka teža. Omogoča omejitev preprostih priponk in ne nalaga dodatnih obremenitev na temelju stavbe.
  • Ekološka čistost. Ustreza vsem potrebnim sanitarnim standardom.
  • Enostaven za uporabo naredi sam. Za izvedbo rezalnih kovinskih plastičnih cevi in ​​namestitev njihovih sklepov ni potrebno imeti posebnih veščin.

Nasvet: za izdelavo kovinske cevi je priporočljivo uporabiti posebno orodje - pritisni ključ. S tem bo proces veliko lažji in hitrejši.

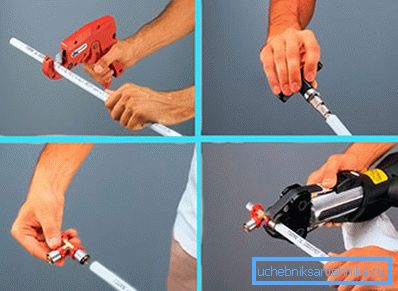

Grafična navodila za izvedbo povezave s pritiskom na tipko
  • Dolga življenjska doba, oštevilčenje desetletja, ob upoštevanju skladnosti z vsemi pravili delovanja.

Dimenzije

Premeri obravnavanih izdelkov so precej raznoliki, saj se pri sistemih za oskrbo z vodo najpogosteje uporabljajo vzorci z velikostjo od 15 do 50 mm, vendar za kanalizacijo od 32 do 150 mm Toda označevanje plastičnih cevi običajno poteka v nekaj centimetrih, zato si oglejmo to nenavadno mero dolžine.

Nasvet: Pri izbiri cevi je priporočljivo upoštevati notranji premer, ki je označen z dvema črkama "DU" - "nominalni premer" Zunanjost je lahko zelo zavajajoča zaradi razlik v debelini sten.

Palcev

Če želite biti natančni, potem 1 inch = 25,4 mm. V praksi se v ceveh drži naslednje povezave:

Palcev Milimetri
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Zato ne bodite presenečeni, ko bo vodovodar ali prodajalec v posebni trgovini opisal premer kot eno drugo ali tri četrtine. Preprosto prevedite velikost v metrični sistem in lažje boste navigirali.

Če želite povezati dele različnih velikosti, uporabite poseben kalibrator.

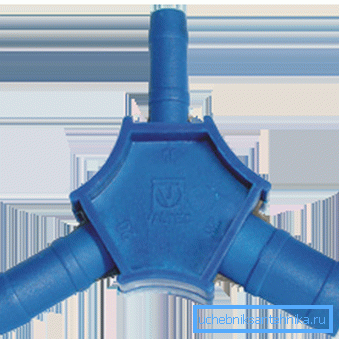

Polimerni profil za kovinske cevi

Tehnični parametri za različne premere

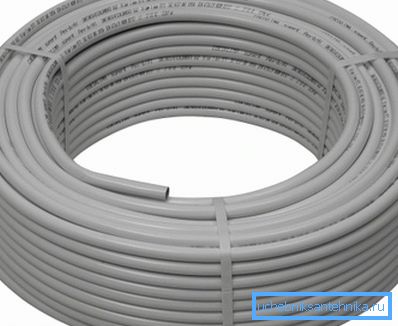

Kovinska cev MP 16x2 mm 1 m, zvita v tuljavo

Sprememba preseka vpliva na parametre izdelkov na različne načine:

Parameter Pomeni
Odsek, cm 1.6 2 2.6 3.2 4
Ne, glej 1.2 1.6 2 2.6 3.3
Oblikovanje širine sloja, cm 0,2 0,2 0,3 0,3 0,35
Dolžina masnega reza je 100 cm 0.115 0.17 0,3 0,37 0,43
Prostornina enega metra, l 0.113 0,20 0,314 0,531 0,855
Dovoljeno segrevanje pri tlaku 10 barov, oS Od 0 do 95
Dovoljeno segrevanje pri tlaku 25 barov, oS Od 0 do 25
Temperaturna meja oS 135
Mejna vrednost tlaka v času maksimalnega segrevanja, bar 10
Destruktivni tlak med segrevanjem do dvajset stopinj Celzija, bar 94 87 88 76 67
Indeks gladkosti 0,069
Koeficient toplotne izolacije, W / m? K 0,431
Velikost indikatorja moči, N / 10 mm 71
Indikator moči aluminijastega varjenja, N / mm2 58
Ni deformacije pri segrevanju na 20 oC za šestdeset minut, MPa 5.7 5.09 5.42 5.11 4.83
Ni deformacije pri segreti na 95 oC za šestdeset minut, MPa 3.29 3.02 3.17 3.02 2.94
Ni deformacije pri segreti na 95 oC za sto ur, MPa 2.92 2.68 2.82 2.69 2.61
Ni deformacije pri segreti na 95 oC za tisoč ur, MPa 2.56 2.35 2.51 2.43 2.3
Odpornost proti prečni prekinitvi, N 2870 3040 3250 3420 3560
Trajnost glede skladnosti z vsemi operativnimi standardi, leti Pol stoletja
Najmanjši radij krivljenja z rokami, cm 8 10 11 16 55
Najmanjši upogibni polmer z uporabo posebne opreme, cm 4.5 6 9.5 12.5 18
Kovinska cev 32 mm bo trajala do petdeset let

Kot lahko vidite, številne značilnosti ostajajo skupne za vse velikosti, nekatere pa se korenito spremenijo. Na primer, življenjska doba, vezna trdnost slojev in koeficient toplotne prevodnosti sta enaka za tanke vzorce kot za debelejše.

Toda upogibni radij in odpornost proti deformacijam se v različnih delih že bistveno razlikujeta: cevi s kovinsko plastjo 16 mm lahko prenesejo največje obremenitve.

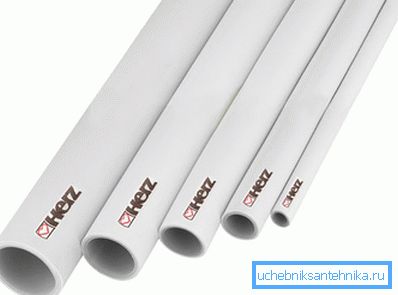

Tehnične značilnosti kovinoplastične cevi 16 mm imajo najboljše indikatorje moči

Zaključek

Cevi iz aluminija in polimera združujejo številne pozitivne vidike kovinskih in plastičnih izdelkov, s čimer odpravljajo njihove pomanjkljivosti. Zaradi tega se široko uporabljajo pri razporeditvi različnih cevovodov, kar pa zahteva različne premere.

Vzorci z različnimi premeri

Dimenzije odsekov se merijo v centimetrih in se običajno spreminjajo od ene sekunde do šestih. Ta razlika ima tudi učinek na tehnične značilnosti izdelkov, ki smo jih podrobno opisali zgoraj. Videoposnetek v tem članku vam bo priskrbel dodatne informacije, ki so neposredno povezane s pregledanimi gradivi.
