Namestitev kanalizacije - izboljšave doma

Udobje doma je nemogoče, ne da bi organizirali dobavo toplo in hladno vodo, drenažo in stabilno temperaturo v vsakem letnem času. Vgradnja kanalizacije in oskrbe z vodo je zelo pomembna naloga, vendar ga lahko skrbi vsak skrbni lastnik.

Seznam regulativnih dokumentov

Imenuje se lahko več kot 10 standardov, v katerih je omenjeno, tako ali drugače, kanalizacija ali organizacija vodne oskrbe.

Ampak, če nameravate opraviti celotno delo brez pomoči strokovnjakov, morate pozornost posvetiti naslednjim dokumentom:

• SNiP 2.04.01-85 * - vsebuje informacije o odvajanju vode, vroče in hladne vode. V modelu se lahko šteje za "referenčno knjigo", standard ne vsebuje pravil za postavitev kanalizacije, temveč splošne zahteve za sistem;
• SNiP 3.05.01-85 - vsebuje tudi informacije, ki so koristne pri načrtovanju in namestitvi oskrbe z vodo in ogrevanja v stanovanju. Navedene so zahteve glede položaja konvektorjev v hiši, zahtevanih odsekov cevovodov pri pristopu k grelnim napravam itd.
• SNiP 41-01-2003 - uporaben samo pri načrtovanju ogrevanja, prezračevanja v stanovanju. Informacije bodo bolj uporabne v fazi projektiranja ogrevalnega kroga;

Kar zadeva splošne zahteve za odplake, oskrbo z vodo in ogrevanje, jih je mogoče formulirati na naslednji način:

• tesnost sklepov;
• najmanjše število obratov cevovoda;

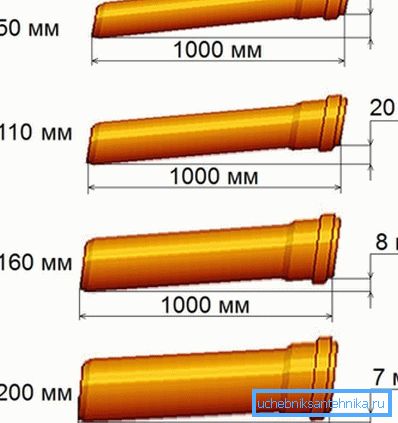

• nagib cevovoda (kanalizacija) je treba izbrati v skladu s premerom;

• pri izbiri cevi je treba upoštevati naravo pretoka tekočine, ker je voda pod tlakom;
• v primeru ogrevanja in oskrbe s toplo vodo je potrebno upoštevati daljšo izpostavljenost visokim temperaturam.

Kakšen material naj izberejo

Trajnost in pogostost vzdrževanja odtočnega sistema ali oskrbe z vodo sta med drugim odvisna od tega, kako pravilno je bil izbran cevovodni material.

Kanalizirane cevi

Vgradnja kanalizacijskih sistemov je močno olajšana pri uporabi plastičnih cevi (PVC ali polipropilen). Cevi iz polipropilena se manj pogosto uporabljajo za organizacijo drenaže, predvsem zaradi dejstva, da so bolj plastični.

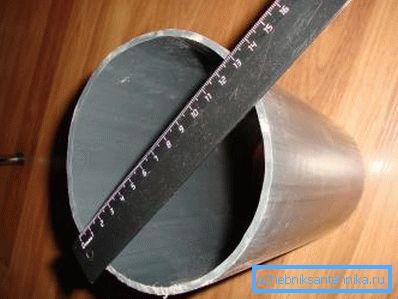

Kanalizacija deluje v načinu prostega pretoka, zato morate samo določiti premer na različnih mestih. Plastične cevi za kanalizacijo se razlikujejo poleg premera debeline stene. Če je obremenitev majhna (obremenitev na domačem odvodnem cevovodu je skoraj nič), se lahko zaustavite pri debelini stene 3,2 mm.

Ampak za vodovod na prostem je vse odvisno od globine cevovoda. Če je položen v zaščitno omarico, se lahko debelina upošteva tudi kot minimalna. V nasprotnem primeru je bolje izbrati cevi z debelejšo steno, čeprav so njihovi stroški nekoliko višji. Osnovna pravila za namestitev plastičnih kanalizacijskih sistemov so podana spodaj.

Cevi za oskrbo z vodo in ogrevanje

Najstrožje zahteve veljajo za sistem ogrevanja in sanitarne vode. Navsezadnje mora cevni material zagotoviti tesnenje s podaljšano izpostavljenostjo visoki temperaturi (temperatura hladilnega sredstva doseže 95 ° C) in tlak.

Bodite pozorni! Za cevovod polipropilena je značilna visoka plastičnost v primerjavi s kanalizacijskimi cevmi PVC. Zato je tovrstna fiksacija prepovedana, sicer se lahko cevovod napne, ko se napaja tople vode.

In tukaj ima prednost polipropilenski cevovod. To so cevi iz tega materiala, ki se uporabljajo za oskrbo z vodo (hladno in vročo), kot tudi hladilno sredstvo za oskrbo z radiatorjem.

Možno je ugotoviti, ali je cevovod primeren za vgradnjo vodovodnega sistema z roko.

Glede na označevanje cevi je mogoče uporabiti:

• za hladno vodo - PN številka pomeni največji delovni tlak (v tem primeru - 1 MPa ali 10,2 kg / cm²). Temperatura vode ne sme presegati 20 ° C;
• za oskrbo s hladno in toplo vodo - PN Najvišja temperatura vode ne sme presegati 60 ° C. Redko se uporablja, cena je nekoliko višja od PN10;
• za oskrbo s toplo in hladno vodo - PN20 (tlak do 20,1 kg / cm²), je zgornja meja temperature tekočine 80? Seveda nihče ne moti, da bi te cevi uporabljali za oskrbo s hladno vodo;

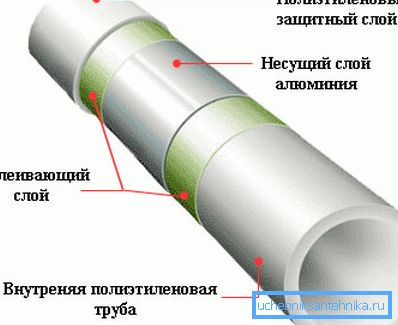

• za dobavo hladilne tekočine radiatorjem, takšne cevi so ojačane z aluminijasto folijo. Dovoljeni tlak - 25,49 kg / cm², temperatura vode pa lahko doseže 95 ° C.

Montažna tehnologija

Zasnova vodovodnih, kanalizacijskih in ogrevalnih sistemov je medsebojno povezana, zato je priporočljivo zaključiti s projektom pred začetkom dela. To bo omogočilo postavitev plinovoda po optimalni "poti" in izogibanje nezaželenim križiščem. Vgradnja sistemov za oskrbo z vodo za kanalizacijo se začne šele po pripravi načrta.

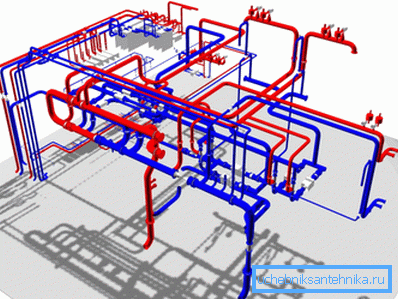

Najboljše lahko imenujemo oblikovanje v specializiranih programih. Cevovod za oskrbo z vročo in hladno vodo je pobarvan v modri in rdeči barvi, zato je primerna optimizacija poti.

Ročno načrtujte bolj priročno na grafičnem papirju.

Navodila za načrtovanje so:

• prvič, lestvica prikazuje postavitev tla (hiša);
• označuje položaj vodovodnih instalacij in radiatorjev;

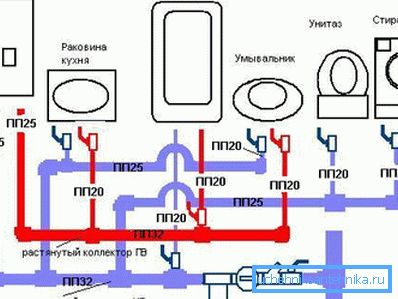

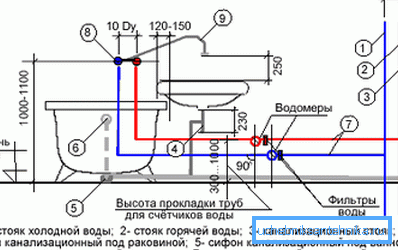

• po tem, v načrtu, je treba vodovodne naprave po cevovodu priključiti na dvižnik (za odvajanje odplak);
• Prav tako morajo prinesti hladno in vročo vodo.

Takšen načrt vam bo omogočil natančno izračunavanje potrebnega števila cevi in ​​fitingov.

Postopek sanacije kanalizacije

Sistem kanalizacije je razdeljen na dva podsistema - notranja in zunanja (velja samo za zasebne hiše).

Na splošno se montaža plastične kanalizacije izvaja v naslednjem zaporedju:

• v primeru avtonomnega kanalizacijskega kanala je najprej nameščena septična cisterna;

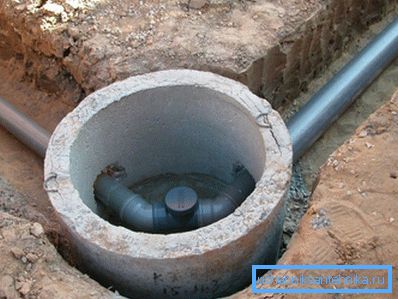

• nato iz greznice se cevi položijo v jarku do temelja hiše;

• po tem se začne namestitev notranjega cevovoda;
• v betonskih stenah in stropih se vnaprej pripravijo luknje, vgradnja kanalizacijskega sistema pa se začne z vgradnjo dvižnega voda in njegovim priključkom na vtičnico;
• po tem ostane samo izvedba talnih žic in priključitev sanitarne opreme na drenažni sistem.

Montaža vodovodnih sistemov

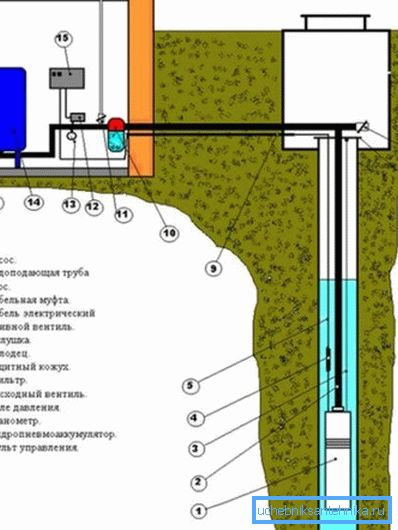

Kar zadeva vodni vir, je lahko bodisi centraliziran sistem oskrbe z vodo ali kateri koli naravni vir, na primer rezervoar ali vodnjaka. Seveda bo v drugem primeru položaj zapleten zaradi dejstva, da bo treba vodo dvigniti na želeno višino in zagotoviti rezervo v primeru izpada električne energije.

Pri organizaciji vodovodnega sistema v mestnem stanovanju je vse veliko preprostejše, dovolj je, da priključite potrebne vodovodne napeljave s podajalnikom. Vgradnja vodovodnih in kanalizacijskih sistemov ni bistveno drugačna, glavne subtilnosti tehnologije pa so več pri pravilnem priključevanju polipropilenskih cevi.

Če so kovinske in PVC cevi najpogosteje povezani z zvonasto metodo in zatesnjeni z vodotesnim tesnilom, potem to ni dovolj za cevi iz polipropilena. Za doseganje zahtevane tesnosti se uporablja varilna tehnika, medtem ko se konci cevi pod vplivom visoke temperature zmehčajo in postanejo po kosu po priključku.

Bodite pozorni! Pri polaganju zunanjega dela vodov je še posebej pomembno, da se upošteva globina penetracije zmrznitve. Bolje je, da preživimo čas in dodatno segrejemo cev, kot da bi pozimi odpravili plaz.

Vgradnja ogrevalnega sistema

Vgradnja kanalizacije za ogrevanje vode - ključ do udobnega življenja v hiši. Ampak to je ogrevanje, ki igra ključno vlogo pri oblikovanju mikroklime.

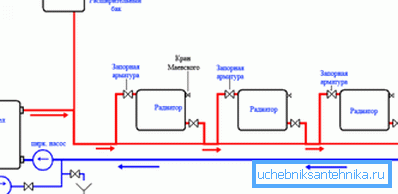

Ta element izboljšanja doma se lahko obravnava kot najtežji in zamuden, težave pa se lahko pojavijo v fazi načrtovanja. Potrebno je določiti potrebno moč vezja, upoštevajoč tip hladilne tekočine, njeno temperaturo, število nadstropij in velikost prostora. Že na podlagi tega izračuna je izbrana ustrezna črpalka, ekspanzijska posoda.

Cevovod mora vzdržati konstantno visok pritisk in temperaturo reda 90-95 ° C. Če je na primer v drenažnem sistemu dovolj, da se cevi povežejo skupaj, potem morate v ogrevalnem krogu stalno spremljati tlak (kar pomeni, da boste potrebovali manometer) in da boste lahko izpraznili odvečno vodo (ekspanzijski rezervoar).

Druga razlika se lahko imenuje premik hladilne tekočine. Če kanalizacijski sistem preprosto izprazni v septični rezervoar in vodovodni sistem prinaša vodo potrošniku, hladilno sredstvo kroži okrog tokokroga v sistemu ogrevanja. To pomeni, da se v radiator dobavlja vroča tekočina in se hladna tekočina izprazni.

Povzemanje

Montaža kanalizacije, kot tudi oskrba z vodo in ogrevanje - je bistvenega pomena za vsak dom. Ti sistemi so zasnovani in nameščeni hkrati in zagotavljajo udobje v vsakem vremenu. Pomembno je, da se bo lahko le novograditelj sposoben spopadati s to nalogo.

Video v tem članku se osredotoča na vse sisteme, navedene v članku.
