Navojna cev - proizvodnja, uporaba in lastnosti
Za povezavo kovinskih cevi z več metodami, vključno z navojem. Dokazalo se je, da je vgradnja ventilov. Ta članek bo namenjen metodam rezanja notranjih in zunanjih navojev na cevi, pa tudi orodij in pribora, ki se v tem primeru uporabljajo.
Vrste orodij
V tem primeru nas zanima cevni set.
Sestavljajo ga:
- več vijačnih plošč, matrice in pipe, namenjeni za rezanje navojev različnih premerov;
- za lažje delovanje;
- dodatna orodja, vključno z objemko in spono.
Pravila za rezanje
Postopek poteka po posebnem algoritmu. Če navodilo ni spoštovano, je pojava poroke ali zlom navojne naprave samo vprašanje časa.
Namig: upoštevajte varnostna pravila pri delu s pipami in umami, sicer lahko povzroči poškodbe rok.
Glavne zahteve, ki veljajo za proces in naprave:
- Prepovedano je rezati s topim in pomanjkljivim orodjem.
- Potrebna je predhodna priprava kovinske cevi, za katero se iz območja prihodnjega navoja odstrani plast umazanije, rje in barve. Površino očistite pred kovino.
- Na koncu izdelka je potrebno odstraniti zunanjo obdelovalno folijo z mlinom ali datoteko.
- Med delom je treba na delovno površino cevi in nože pritrditi mazivo ali posebno tekočino. Uporabiti ga je treba pred začetkom dela in med postopkom rezanja.

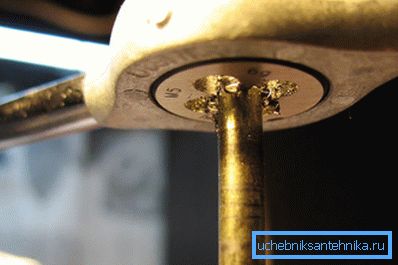

Uporabite matrico
Navaden navoj za rezanje navoja je izdelan iz utrjenega orodnega jekla. Za notranjost navoja so rezalni robovi, med katerimi so izvrtane luknje za izhod iz čipa na zunanjo stran. S pomočjo plošče je mogoče v zelo kratkem času narediti potrebno rezanje na različnih vrstah cevi.
Postopek poteka v tem zaporedju:
- Cev namestite v navpični položaj v stojalu ali drugi napravi.
- Z golo cev odstranite zunanjo posneto ploščo.
- V držalo vstavite matrico za cevi želenega premera.
- Mase nožev in cevi olajšajte delo.
- Poravnajte ploščo s koncem cevi, ki je pravokotna na njeno os. V nasprotnem primeru se napačna namestitev povzroči, da se nit ne razbije ali spremenijo premera. In v resnici in v drugem primeru se bo štelo za zakon.
- Zavrtite držalo v smeri urinega kazalca in ga odrezajte na obdelovanec.
- Po več obratih premaknite ploščo nazaj, da odstranite žetone iz njega.
Nasvet: nemudoma opravlja delo in se izogibajte kretnjam. Ne pozabite občasno mazati površine niti in sekalcev.
- Po zadnjem zavoju, vrnite Lerka v začetni položaj in ponovno spustite nit.
Uporabljamo vijak
Obstajata dve možnosti za napravo:

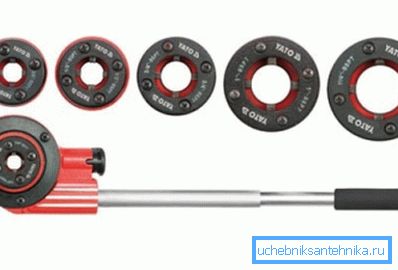

| Ročno | Prilagoditev v svoji funkcionalnosti je enaka kot mrtva, vendar je bolj sodobna in vsestranska. Komplet vsebuje držalo in zamenljive nože, ki so nameščeni v žlebove. To omogoča, da se noži zamenjajo v kratkem času, ko postanejo dolgi. Poleg tega je vijačna masa zahtevala manj napora pri rezanju. V procesu obdelave vijačnega vložka zahteva manj napora pri ustvarjanju niti. To je lažje in varnejše za delo z napravo, ker so v držalu vodila za natančnost. Naprednejše različice orodja so opremljene z ročaji, ki omogočajo vrtenje držala v samo eni smeri. Navijanje na cev se izvede v naslednjem zaporedju:
|
| Električni | V tem primeru je orodje opremljeno z elektromotorjem, ki omogoča, da se postopek rezanja navoja pojavi zelo hitro, brez napora in z najvišjo možno kakovostjo. Zato je njegova cena dražja od ročne različice. Pred začetkom dela jo morate popraviti v sponki, ki je priložena kompletu, in pritisnite gumb "Start". Threading se bo zgodilo čez nekaj sekund. Priročnost opreme je, da ni treba uporabljati močne napake za pritrditev, kar ima za posledico tudi mobilnost orodja, ki se lahko pritrdi na sam cev. |
Namig: ne pozabite občasno mazati površine med delovanjem.

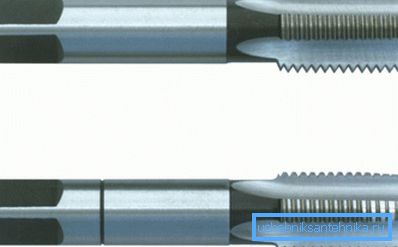

Uporabite pipo
Tako imenovano orodje za rezanje, ki je utrjen vijak. Ima več vzdolžnih vijačnih ali ravnih žlebov, ki ustvarjajo rezalne robove. Zasnova je sestavljena iz delovnega dela in stebla, ki se konča v kvadratu.
Za pravilen izbor pipe potrebujete natančen notranji premer obdelovanca. Za delo boste potrebovali dve orodji, prvi za odstranjevanje rezalnih čipov, približno 70%, in drugi za zaključevanje niti (30%).
Zato v prvi fazi preglejte notranji premer s številko 1, nato pa končajte delovno številko 2 Istočasno ne pozabite, da je treba cev in pipo mazati z mazivom, na primer strojno olje.
Vzroki za poroko
Težava se pojavlja pri vsakem delu, vendar pa ko gre za navoja, izdelek ni več primeren za uporabo. Strokovnjaki zato priporočajo, da so navoja čim previdnejša.
V nadaljevanju upoštevamo glavne razloge, zaradi katerih se lahko poroka:
- Uporabljeno nizko kakovostno orodje. Ne pozabite, da lahko tupi ali zarjaveli sekalci lahko povzročijo poškodbe obdelovanca brez rezanja visokokakovostnih niti.
- Brez mazanja se bodo tuljave zlomile in pogosto so razpoke na njih.
- Veliki fizični napori lahko povzročijo prekinitev niti.
- Premer matrice in vijačne matrice ne ustreza premeru obdelovanca.
Zaključek
Navoji cevnih spojev so že dolgo trdno uveljavljeni v gradbeništvu. Njihova uporaba pri povezovanju cevi vam omogoča, da hitro ustvarite vodovodni sistem, plin ali ogrevanje. Med izdelavo navoja je treba uporabljati samo visoko kakovostna orodja in skladnost s procesno tehnologijo. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
