Notranji premer cevi: najpomembnejši parameter pri

Taka vrednost kot notranji premer cevi omogoča natančen izračun pretočne zmogljivosti različnih inženirskih komunikacij. Ta parameter je standardiziran, zato bistveno poenostavi delo oblikovalcev.

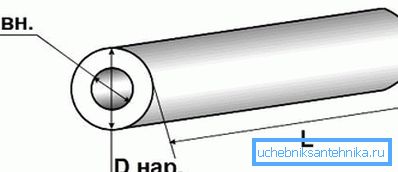

Pri fotografskih dimenzijah izdelka.

Vse spremembe parametrov

Oddelek je standardiziran v več sortah:

  1. Pogojno prehod je označen kot Dy ali Du. Ta parameter se izračuna v milimetrih ali v centimetrih - za jeklo (potem je zaokroženo).
  2. Nazivni premer je v bistvu enak prvemu parametru. Označena je kot Dn / Dn.
  3. Zunanja velikost, označena z Dh.
  4. Najpomembnejša vrednost je notranji premer jeklenih cevi (D) in njihovih polimernih kolektorjev.

Poleg zgoraj navedenih parametrov se pri izračunih uporablja tudi debelina stene materiala (h).

Kakšen je pogojni prehod

Slika prikazuje dan.

Nazivni prehod je približno enak prerezu cevi. Pri načrtovanju se izračuna tako, da je pasovna širina omrežja zadostna.

Bodite pozorni! Gradnja pogojnih vrednosti, ki jih določa standard. Izračunajo se tako, da zmogljivost sistema od ene prehoda do drugega raste za 60/100%.

Njihova velikost ureja GOST 28338/89 "Vmesniki cevovodov in njihovih okovij. Vrstice nominalnih dimenzij. Spodaj je diplomacija iz dokumenta.

2.5 3 4 5 6 10 12
15 16 20 25 32 40 50
63 65 80 100 125 150 160
175 200 250 300 350 400 450
500 600 700 800 900 1000 1200
1400 1600 1800 2000 2200 2400 2600
800 3000 3200 3400 3600 3800 4.000

Dešifriranje koncepta

Izraz "pogojni prehod" je bil uveden, da bi ohranili vrednost prostora za komunikacije, kar ustvarja pogoje za načrtovane izračune.

Bodite pozorni! Navodilo pomeni s tem konceptom zaokroženo navzdol / do vrednosti standardne serije povprečnega delovnega področja. Vendar dejanski notranji premer cevi je 30 mm itd., Praviloma ni enako nominalnemu analogu.

Torej, za materiale z zunanjo dimenzijo 160 in debelino stene 8 je dejanska velikost znotraj 144, s stenami 6-150. Toda tam in tam je nominalna velikost 150.

Pravi notranji del

  1. Dejanski delovni prostor elementov je odvisen od debeline njihovih sten.
  2. V večini primerov so materiali za vodo in plinovod označeni na notranji strani, druge vrste - na zunanji strani.
  3. Jekleni izdelki, ki temeljijo na tehnologiji svoje proizvodnje, imajo enake zunanje dimenzije.
  4. Da bi zagotovili zanesljivost vodovodnega sistema, ki deluje pod visokim pritiskom, je treba povečati debelino sten njegovih elementov. Iz tega izhaja, da se njihova delovna velikost razlikuje od pogojnega prehoda.

Na primer, omrežje z zunanjim indikatorjem 275 in debelino stene 9 ima resnično notranjo dimenzijo 257. In nazivni notranji premer PVC cevi je 250 mm, ki ga določi najbližja vrednost standardne serije.

Spodaj je tabela velikosti jeklenih izdelkov in njihova korespondenca s plastičnimi cevmi za vodo do analogov. Omogočil vam bo natančno izbiro analogov pri oblikovanju kombiniranega sistema.

Iz njega je razvidno, na primer, da notranji premer kovinske plastične cevi 20 ustreza jeklenemu analogu z zunanjo dimenzijo 26.

Pogojno prehod Zunanji del
Šivanje jeklenih elementov Jeklene brezšivne izdelke Plastični analogi
10 17 16 16
15 21.3 20 20
20 26.8 26 25
25 33.5 32 32
32 42.3 42 40
40 48 45 50
50 60 57 63
65 75.5 76 75
80 88.5 89 90
90 101.3 102 110
100 114 108 125
125 140 133 140
150 165 159 160

Opredelitev delovnega prostora elementa

Z natančno določitvijo prepustnosti delov lahko izračuna količino snovi, ki jo prenašajo prek omrežja.

Izračun navzkrižne komunikacije za hladno vodo

Količina snovi, ki ji manjka na enoto časa, bo določila notranji premer cevi 25 mm.

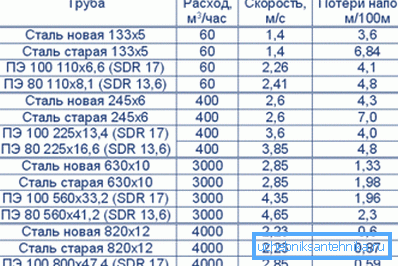

Izguba glave iz različnih materialov.

Prepustnost izdelkov je odvisna od naslednjega.

  1. Njen delovni prostor. Če je premajhen, se bo hidravlična odpornost sten sistema povečala in pretok delovnega medija bo oslabel.
  2. Tlak v inženirskih komunikacijah.
  3. Dolžina komunikacije. Čim dlje je, trenje, ki oslabi tok, je močnejši.
  4. Stopnja gladkosti materiala. Višja je, hitreje se snov preseli skozi sistem.
  5. Starost elementov, to je količina depozitov na njihovih stenah. Cena sistema uporabljenih materialov bo majhna, vendar se bo učinkovitost zmanjšala.
  6. Število prehodov v komunikaciji iz ene dimenzije v drugo, pa tudi zavojev.

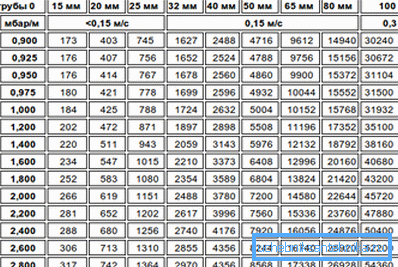

Tabela prednapetosti.

Za gospodinjski sistem lahko uporabite preprosto formulo. Za izračun optimalnega notranjega prereza elementov morate vedeti stroške vode in hitrosti pretoka:

D = v (4-P-1000 /? • v).

Tukaj:

  • P pomeni vodni tok;
  • ?= 3,14;
  • v hitrost gibanja delovnega okolja je 0,7 / 1,2 m / s. v analogah z odsekom do 32 mm in 1,5 / 2 m / s. v izdelkih bolj izraziti velikosti.

Grelni analogi

Kadar je potrebno ročno vgraditi ogrevalni sistem, je potrebno izračunati zahtevano prepustnost njegovih elementov tako, da se v zimskem času vse dnevne sobe segrejejo enakomerno.

Za izračun izdelkov za ogrevanje imajo naslednjo formulo:

D = v (? • Q) / (v • Dt).

Znaki tukaj pomenijo:

  • D je želena vrednost;
  • številka je 3,14;
  • Q je pretok toplote v kW;
  • v hitrost delovnega okolja v m / s.;
  • Dt je temperaturna razlika (stopinje Celzija) na vhodno / izhodnem omrežju.

Tako lahko na primer ugotovite notranji premer kovinske cevi 16 za sistem talnega ogrevanja.

Zaključek

Vrednost pogojnega prostora materiala je zelo pomembna. Učinkovitost in vzdržljivost dela inženirskih komunikacij je odvisna od pravilnosti njegove izbire (glej tudi članek »Pipe Inch Thread - lastnosti in metoda rezanja).

Videoposnetek v tem članku vsebuje dodatne informacije o temi.
