Odtočne cevi kot pomemben element kanalizacijskega omrežja:

Kaj je ventilator, verjetno pozna vsakogar, ki se vsaj enkrat znatno ukvarja s postavljanjem odplak. Vendar pa površinsko poznavanje tega elementa ni dovolj, zato vam priporočamo, da natančno preučite spodnje informacije. Potem bo drenaža pravilno načrtovana in celoten sistem bo deloval "kot ura".

Zakaj je to potrebno?

Sistem za odvajanje odplak mora delovati v skladu z določenimi predpisi. In eno od teh pravil je komunikacija vseh cevovodov z atmosfero za izenačevanje tlaka in prezračevanja. Fan cevi nam služijo za ta namen.

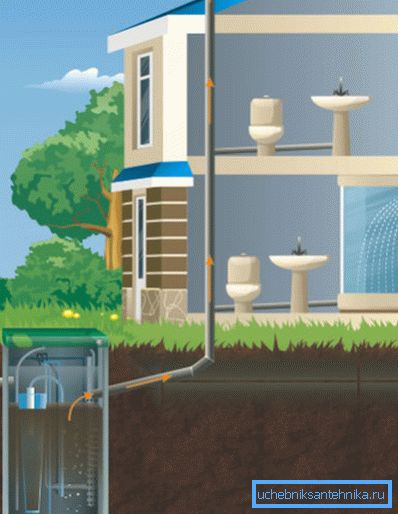

Razumimo delovanje tega elementa bolj podrobno:

• Pri izpraznitvi se odtoki začnejo spuščati navzdol dvižnik, v zgornjih delih cevovoda pa pride do zračne depresije.
• Delno ga kompenzira gibanje vode v sifonih, toda z enkratnim masnim odtokom (na primer, ko pritisnemo gumb na straniščni posodi), morda ne bo dovolj tekočine za kompenziranje negativnega tlaka.
• Posledično se posušijo vsi sifoni nad dvižnim vodom, po ceveh pa začnejo prodirati neugodne vonjave kanalizacijskega sistema. Seveda jih je mogoče blokirati z rednim delom vode, vendar do naslednje uporabe pip, "aroma" se bo razširila po celotnem prostoru skoraj neovirano.

Ta problem se reši z namestitvijo posebnega plinovoda, ki se imenuje tok. Zagotavlja, da se v sistem vnese zahtevana količina zraka, medtem ko se tlak niha ne sprošča in se sifoni ne izpraznijo.

Navodilo priporoča namestitev tega elementa:

• V enonadstropnih stavbah, opremljenih z dvigalom s premerom, ki ni večji od 50 mm.
• V dvonadstropnih zgradbah, če v drugem nadstropju obstajajo sanitarne naprave, ki so vir kanalizacije.
• V stanovanjskih zgradbah.
• V hišah z bazeni, savnami in drugimi objekti, za katere je značilno, da "salvo" odteče veliko vode.

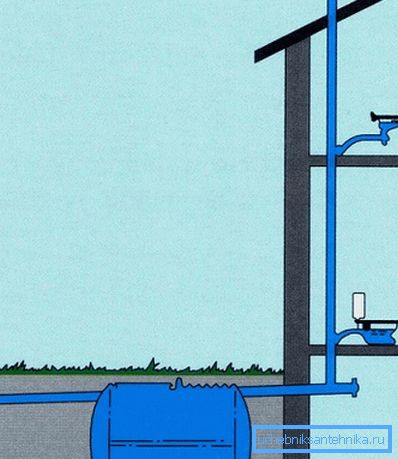

Istočasno pa ventilatorska cev v zasebni hiši s precej močnim dvigalom (110 mm) nikakor ni obvezna. Če je vsota premerov vseh odtočnih kanalov manjša od premera dvižnega voda, se lahko opusti njeno namestitev: tok vode še vedno ne bo mogel blokirati celotnega lumina cevovoda.

Bodite pozorni! Prezračevanje greznice brez cevi za lijak najverjetneje ne bo delovalo tako, kot ga potrebujemo: celo v primeru delne biološke obdelave odpadne vode se bodo vonj širili.

Montažna tehnika

Montaža cevi

Namestitev ali zamenjava lijaka cevi v stanovanju se običajno izvede neposredno pri popravilu. To je posledica visoke delovne intenzivnosti procesa in velike količine uničenja, ki jo spremlja: dimenzije lijaka so takšne, da morajo biti luknje v stropih precej velike.

Sama po sebi je detajl nadaljevanje riserja in ga je mogoče montirati iz najbolj preprostih materialov.

Druga stvar je, da mora izbor elementov in njihova namestitev upoštevati več pravil:

1. V idealnem primeru mora premer cevi za lijak sovpadati s premerom dvižnega voda (najbolje je, da v obeh primerih vzamete 110 mm). Zato ne bomo le olajšali našega življenja med namestitvijo tako, da zavračamo adapterje, ampak tudi zagotovimo izenačitev pritiska.
2. Zunanji del cevovoda mora biti nameščen tako, da odhajajoči zrak razprši čim hitreje in se neprijeten vonj ne razširi.. Iz tega razloga se levo cev v večnadstropni stavbi ponavadi prikaže na odprti strehi, v zasebnem gospodinjstvu pa se nahaja dlje od sosednjih parcel.
3. Prav tako je zelo pomembno upoštevati pravilno temperaturno razmerje: spodnji del cevi mora biti nujno v ogrevanem prostoru, v zgornjem delu - v hladnem. Samo v tem primeru bo optimalna smer in hitrost gibanja zraka v sistemu.

Nasvet! Dajanje izhodov na podstrešje je strogo prepovedano!

Sam postopek namestitve za bolj ali manj izkušenega čarovnika ni težko:

• Kot material, vzamemo litoželezno ali plastično cev. Za lito železo je značilna visoka cena in zelo velika masa, vendar je takšna konstrukcija praktično "večna". Po drugi strani pa je plastika lažje obdelati, ker bi morali začetniki izbrati to možnost.
• Začnite namestitev od spodnje pritrdilne točke, ki je nameščena v dvižnem vodu ali na temelju.

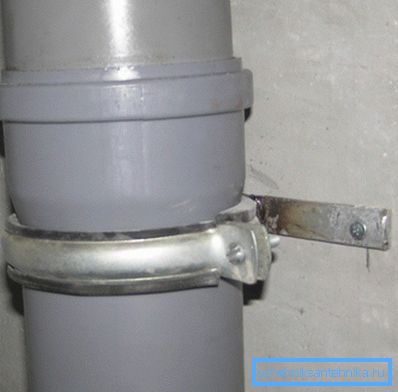

• Cev ventilatorja je postavljena strogo navpično, pritrjena na podporne konstrukcije s cevnimi sponkami na sidrih.

• Ko je delo končano, namestimo adapter s pipo za pralni stroj (po potrebi) in WC školjko.

• V nekaterih primerih (ko se voznik v neposredni bližini stanovanjskih prostorov) morda zahteva izolacija hrupa. Najlažje je uporabiti z brizganjem poliuretanske pene ali ureditvijo ohišja polistirenske pene.

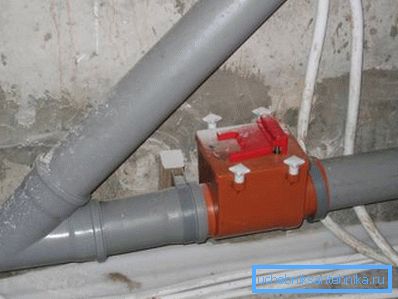

Preverite ventile

Če opisujete postopek namestitve sistema, je tak element ne moremo prezreti kot kontrolni ventil.

Ta del izvaja številne funkcije:

• Prvič, ventil preprečuje povratno gibanje odtokov, preprečuje vstop vode v kanalizacijo, iztrebke v stranišče itd.
• Drugič, naprava preprečuje vrnitev v sistem mehanskih delcev, ki lahko povzročijo zlom ventila.
• Tretjič, zahvaljujoč ventilom na kanalizacijskem sistemu se glodalci ne morejo premikati, v južnih regijah - in plazilcih.
• Nazadnje, vgradnja takega dela prispeva k izenačitvi tlaka v primeru napak pri polaganju cevi: delna kompenzacija zaradi nezadostnega nagiba je povsem mogoče.

Po zasnovi so ventili razdeljeni na notranje in zunanje:

• Notranji ventil je nameščen s posebnim vložkom, ki je nameščen v lumen cevi. Za namestitev izdelka razmastite in očistite, nato pa postavite na izbrano mesto. Zdaj se s prehodom odpadne vode odpre krmilni list in ostane zaprt.

Nasvet! Notranji ventil je montiran brez uporabe silikonskih maziv in tesnilnih sredstev - samo "suh"!

• Model na prostem deluje po podobnem načelu. Za vgradnjo v cevovod je nameščen poseben adapter.

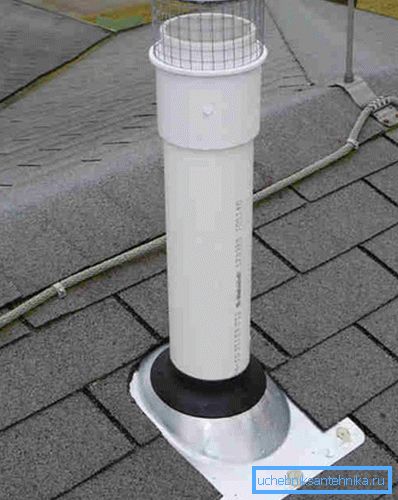

Odstranitev prezračevalnega kanala

Samostojna montaža ventilatorskega sistema omogoča tudi namestitev odvodne cevi.

Tukaj je vredno upoštevati takšna priporočila:

• Za ravno neizkoriščeno streho mora biti velikost prezračevalnega dela najmanj 50 cm. Čim višji je grebenski strešni greben, daljša mora biti cev na njej.

Nasvet! Če na vašem območju piha močan veter ali velika količina snega, vnaprej poskrbite za okrepitev prezračevalnega zaključka z razširitvami.

• Če se streha aktivno uporablja ali se uporablja, na primer za rastline, je treba prezračevalno cev dvigniti za najmanj 3 m.
• Odvzem lijaka cevovoda ni mogoče združiti v enem ohišju s prezračevalnim cevovodom ali dimnikom.
• Če so odprta okna ali balkoni v bližini, je najmanjša razdalja od njih do reza cevi 4 m.

Sama zasnova ne zagotavlja nobene dodatne opreme, ki olajša pokrov. Prav tako je nezaželeno nameščati baffle ali podobne naprave, saj vodijo k nastanku kondenzata in zmanjšanju prepustnosti.

V izjemnih primerih je dovoljena odstranitev cevi za lijak skozi steno, toda tukaj začne veljati zahtevo SNIP, po kateri bo še vedno treba dvigniti šobo nad nivojem strehe. Torej, zunanji segment mora biti precej dolg in ga zanesljivo pritrditi na podporne strukture.

Zaključek

Kanalizacija je skoraj obvezen element. Brez nje lahko storite samo v enostranskih hišah, vendar tudi tam bi morali premisliti o reševanju problema neprijetnega vonja. Namestitev takšne naprave je povezana s pomembnimi stroški dela, zato je najbolje, da to izvedete skupaj z vgradnjo samega odvodnega sistema. Uporabljena tehnologija je podrobneje opisana v videoposnetku v tem članku.
