Ogrevalna voda: lastnosti in namestitev uporovnega kabla

Če je zasnova objekta dovolj premišljena in ni več ekonomičnih možnosti, je ogrevanje vodovodne cevi predvideno vnaprej in po končani gradnji ne potrebuje sprememb. Takšni ukrepi vključujejo polaganje cevovoda globlje od točke zamrznitve tal za 50 cm, kot tudi njegovo izolacijo z mineralno volno, penasto plastično ali iztiskano polistirensko peno v kleteh ali notranjih ležajnih stenah.

Ampak to žal ni vedno mogoče, zato lahko v primeru višje situacije uporabite uporovni kabel, kot bomo povedali spodaj, in tudi prikazati videoposnetek v tem članku.

Zagrevanje

Odporen kabel

Samoregulacijski kabel, ki ga je mogoče uporabiti za ogrevanje vode, je izdelan v obliki debelega traku, kjer polimerni matriks segreva vzporedni polprevodniki.

Takšen sistem je zasnovan za samozaščito, to je, da polprevodniki samostojno uravnavajo svojo temperaturo ogrevanja, zato je izpuščanje tega sistema načeloma nemogoče. Poleg tega se lahko takšna žica prekrije na katerem koli mestu, če njegova dolžina presega zahtevane, vendar je ne morete zasukati.

Modificiran poliolefin, ki se uporablja v dveh slojih na grelnem kablu, ustvarja odlično mehansko zaščito pred abrazijo in udarci, kemične aktivne snovi (topila, acetoni, naftni derivati) in služi tudi kot odličen dielektrik.

Če želite kupiti uporovni kabel te vrste, potem ne pozabite, da je njegova cena veliko višja kot pri PNSV, vendar ste popolnoma razrešeni nad temperaturo in napetostjo.

Namestitev in predhodni izračun

Pri izbiri uporovne naprave boste morali upoštevati tri osnovne parametre za njegovo namestitev:

• Premer vodne cevi;
• Material, iz katerega je izdelan cevovod;
• Potencialna kapaciteta toplotne izolacije preko žice.

Tabela razmerij premera cevi do debeline izolacije tretjih oseb

Opomba Pri ogrevanju vodov z uporovnim žico v priročniku za namestitev je predvidena dodatna toplotna izolacija s penasto plastiko, iztiskano polietilensko peno ali mineralno volno. V nasprotnem primeru bo porabljena polovica energije, kar pomeni, da gredo v vesolje.

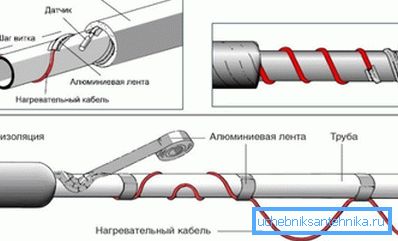

• Vgradnjo uporovne ogrevalne žice lahko izvedemo na dva načina - zunanje in notranje. Zunanje polaganje lahko izvedemo na več načinov - kabel postavite ravno črto na eni strani cevi ali dveh trakov na obeh straneh, lahko pa jo položite tudi v valovito linijo in jo celo zavijete, vendar pa bo ta možnost povzročila veliko težav. Takšna površinska montaža se večinoma izvaja v primerih, ko je sistem oskrbe z vodo ali kanalizacija že sestavljen in v obratovanje.

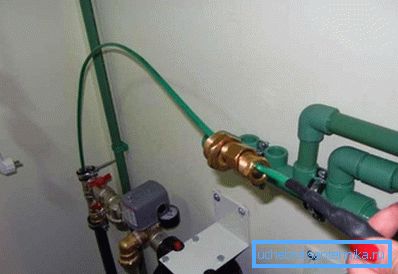

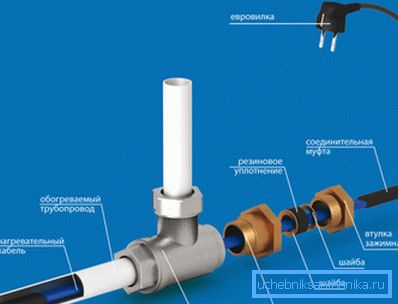

• Ko kupite uporovni grelni kabel za notranjo namestitev, morate poskrbeti, da prodajate celoten komplet, ki poleg žice vključuje tudi rokav z žlebico za tesnjenje vhoda in komplet za rezanje za povezovanje. Preden začnete čiščenje koncev, namestite navojni vijak na žico, nato pa samo žlezo, ki jo je treba tesno pritisniti na poliolefinski plašč (zaščita pred uhajanjem).

• Najprej morate potegniti konec oklopljene pletenice in za to očistiti poliolefinski plašč za približno 30-40 mm in zaviti zaslon v obliki zasteklitve - potrebovali ga boste za ozemljitev. Po tem odstranite naslednji sloj poliolefina za 15-20 mm, da očistite konce ogrevanja, kot je prikazano na zgornji sliki, samo poskrbite, da tla nimajo možnosti za stik z ogrevalno matrico.
• Zdaj nadaljujte z razrezom matrike in zato je najbolje, da kabel namestite stransko in previdno, kot če bi z ostrenjem svinčnik odstranili izolacijo, najprej z ene strani in nato z druge strani. Po tem raztopite bakrene žice na straneh in izrežite izolacijo iz sredine. Ne poskušajte drugače - matrika je precej težka in najbolje je, da jo odstranite na ta način.

• Za povezavo dveh kosov boste potrebovali dvokanalni adapter iz kompleta, vdolbinice, ki jih napolnite s tesnilom, ki je opremljen tudi z opremo. Na koncih žice se položi tudi prva plastika, nato pa kovinske cevi, ki so v obliki sponk sploščene s kleščami, ki so vstavljene v ščit ali posebno škatlo, kot v zgornji sliki. Po tem položite kabel v cevovod skozi čevlje in zategnite tesnilno pušo, ki jo postavite na samem začetku.

Priporočilo. Ko izberete uporovno žico za cevi za ogrevanje, potem morate paziti na certifikacijo izolacije - mora biti primeren za uporabo hrane. Če takega potrdila ni, se lahko žica uporablja le za vgradnjo v kanalizacijo.

Zaključek

Po namestitvi morate zapreti konec kabla z lastnimi rokami in to storiti, ga ločiti, pa tudi za povezavo. Samo v tem primeru morate narediti konce različnih dolžin, to je, da je ena poleg drugih 5 mm nadalje skupaj z matrico in napolnite s tesnilno maso.
