Ogrevalni kabel za cevi: namestitev in delovanje

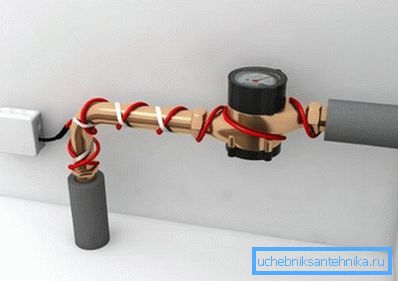

V tem članku bomo govorili o tem, kaj je ogrevalni kabel za cevi, kakšna je njegova naprava in kako se lahko uporablja za preprečevanje zamrznitve cevovoda. Ob upoštevanju klimatskih pogojev, značilnih za delovanje cevovodov v Ruski federaciji, je mogoče preprečiti zamrznitev in poznejše odpoved v hladnem obdobju s segrevanjem prepeljanega tekočega medija.
Uporaba posebne žice omogoča ne samo, da izključi verjetnost nastanka ledenih zastojev in ohranja zahtevane parametre tlaka, temveč tudi znatno zmanjša globino vodovoda.
Raznolikost grelnega kabla
Časovni ogrevalni kabel za cevi na trgu predstavlja širok spekter izdelkov tujih in domačih proizvajalcev. In zato je tako pomembno, da razumemo, kateri izdelek, za kakšne namene je namenjen in kaj je treba kupiti, in kaj je bolje zavrniti.
Konvencionalno je predstavljen celoten kabel za cevi za ogrevanje:
- uporna sprememba;
- samoregulirajoča sprememba.
Obe vrsti ogrevanja imajo edinstvene značilnosti, ki jih je treba upoštevati pri izbiri in namestitvi. Upoštevajte tehnične in operativne značilnosti obeh sprememb, kolikor je to podrobno.
Odporen kabel
Uporovni kabel za ogrevalne cevi je običajno dva, v obliki spiralno oblikovanih tankih prevodnikov, prevlečenih s polimerno izolacijo. Glavna prednost te možnosti je razumna cena.
Pomembno: Kabel, predstavljen v prodaji, se realizira po segmentih določene dolžine z ustreznim uporom. Zato je treba takoj izbrati ustrezno velikost, saj ne bo mogoče prekiniti kupljene žice na poljubno dolžino.
Enojna žična povezava je narejena z obeh strani. Močna sprememba z enega konca je kratkosticna, na drugi strani pa z rokama povezana z energijo. Izbira močne žice je bolj priporočljiva, saj potrebuje polovico toliko kot pri enosmernem kablu.
Tehnološko napredna različica uporovne ogrevalne žice je območni kabel. Strukturno je sistem glavni kabel, po katerem se nahajajo dve žici z nizko upornostjo.
Med temi žicami so med seboj med seboj povezani segmenti spiralnih vodnikov. Zonska sprememba ogrevalne žice je dražja od običajnega analoga, vendar se lahko takšna žica, če je potrebno, razreže v skladu z ustrezno dolžino.
Slabosti uporovnih kablov vključujejo možnost pregrevanja, verjetnost hladnih območij, tako na začetku kot na koncu vezja.
Med prednostmi, ki jih označujemo, so:
- nizka cena;
- dolgoročna konstantna moč;
- nič verjetnost upočasnjenega toka;
- enostavnost namestitve;
- zanesljivost in trajnost sistema kot celote;
- operativna varnost.
Samoregulacijski kabel

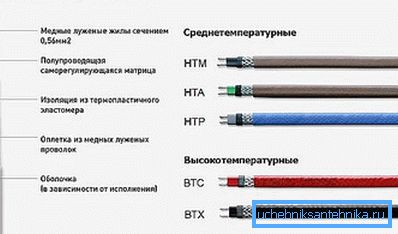

Samoregulacijski kabel za ogrevalne cevi je sestavljen iz dveh vodnikov, ki so obdan v skupni polimerni plašč. V skladu s spreminjanjem temperature okolice je odpornost vodnikov, posledično, toplotna moč regulirana na vsaki točki žice samodejno.
Ta vrsta kabla je izdelana prilagojena določeni temperaturi, na primer, lahko kupite modifikacijo, ki je zasnovana za temperaturo taljenja ledu.
Žice so označene z ustrezno oznako, v kateri so označeni kazalniki kot merilnik na meter moči pri + 10 ° C in moč pri minus temperaturi okolja.
Kabli te vrste so ekonomični, zanesljivi in varni. Žico lahko razrezate na želeno dolžino, kar preprečuje izgubo materiala med montažo.
Pomembno: Samoregulacijski ogrevalni sistemi zahtevajo profesionalen pristop do inštalacijskega dela. V primeru premajhne kakovosti namestitve konca in adapterjev je možna okvara celotnega ogrevalnega sistema.
Odpornost na ožičenje
Ta vrsta ožičenja deluje kot običajen električni grelec, zato se zdi, da namestitev in delovanje naprave ni posebej otežena.
Kot smo že omenili, se v skladu z metodo priključitve na električno napajanje uporovno ožičenje deli na eno jedro in dvožilni:

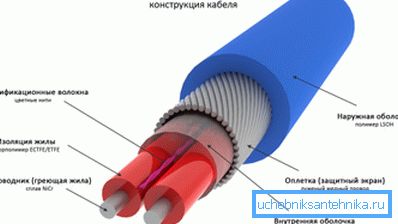

- Eno jedro ogrevalne žice - To je enojni vodnik, prekrit z izolacijo, oklopljen s pletenico in zgornji polimerni plašč, ki zagotavlja potrebno stopnjo tesnosti.

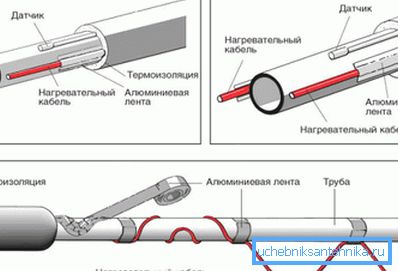

Ker je kabel priključen na obeh straneh, ga je treba zanko, tako da sta oba konca nameščena na istem mestu, kjer je povezava izvedena. Najbolj racionalen način vgradnje je namestitev na obeh straneh cevi.
Enožilne uporovne napeljave je mogoče postaviti samo zunaj in za to obstajajo številni dobri razlogi:
- Polaganje enosmernega kabla v votlino cevi bo dvakrat večalo, kar bo verjetno povzročilo zmanjšanje pritiska vode in posledične blokade;
- Notranja ureditev se bo najverjetneje spremenila v preplet žice, kar bo najverjetneje pripeljalo do pregrevanja in kasnejšega neuspeha.

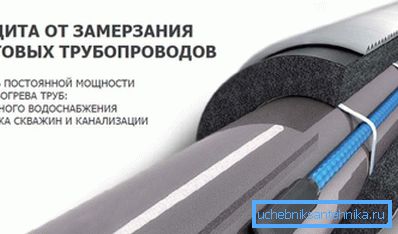

- Predgrevanje cevi z dvema jedrnima kabla je večja učinkovitost in lažje.. Ogrevanje se izvaja na dveh žilah in zato ni treba postaviti zanke.
Ta prednost omogoča namestitev ožičenja z istim uspehom tako zunaj kot znotraj cevi. Glede na to, da so žice povezani v eni pletvi, lokacija ožičenja znotraj cevi ne bo vplivala na pritisk in ne bo povzročila zamašitve.
Navodila za namestitev dvožilnega grelnega kabla vključujejo vstavljanje čepa v cev. Navpični dotok se uporablja za vstavljanje uporovnega kabla navznoter. Da voda, ki gre skozi cevi, ne bi šla ven, je na tej odprtini nameščena posebna hermetična sklopka.
Zaključek
Zdaj veste, kakšno ožičenje je ogrevanje plinovoda. Na podlagi zgornjih informacij lahko cevovod zaščitite pred zmrzovanjem in zagotovite maksimalno učinkovitost delovanja.
Več informacij o grelnih ceveh s kablom lahko najdete tako, da gledate videoposnetek v tem članku.
