Ogrevalni kabel za odtok

V zimskem času pogosto pride do zaledenitve strehe in se topi voda topi in zamrzne, da se oblikujejo viseče ledice. Vendar to ne ogroža samo nesreč, lahko jo zamrzne voda v žlebu, ker se voda razširi, ko se zamrzne. Ne bodite presenečeni, če na hladnem zimskem jutru vidite, da je vaš drenažni sistem počil. V tem primeru je treba nadaljevati popravilo, kar bo povzročilo nepredvidene odpadke.

Pred začetkom mrzlega zimskega obdobja je treba paziti, da se takšne težave ne pojavijo. Toda kaj je mogoče storiti tako, da se tekočina v drenažnih sistemih ne zamrzne in da se ledene plošče ne oblikujejo? Morali bomo organizirati odvod ogrevanja. To ne bo le ostalo nedotaknjeno, ampak tudi zaščititi vas in vaše gospodinjstvo pred nesrečami. To vam bo pomagalo ogrevanje kabla za drenažo. Ugotovimo, kateri kabel za odtok je bolje izbrati in kako lahko ogrevajte celoten sistem z lastnimi rokami.

Od tam, kjer se pojavijo mrazi in ledeni ledi

Od kje pride led na strehi, ker v zimskem času ne dežuje in nihče ne izliva vode na streho od zgoraj. Dva dejavnika vplivata na nastanek zmrzali.

Temperaturna razlika dan in noč. Še posebej ta dejavnik ima učinek v zgodnjem spomladanskem obdobju, ko čez dan sneženje vpliva sončna toplota in se topi na strehi, ki postopoma teče v sistem za odvod vode. Z začetkom noči se temperatura zraka spremeni in doseže točko pod ničlo, zaradi česar se začne taljena voda zamrzniti. Tako nastane led v žlebovih in ceveh. Enako velja za prevleko strehe, ko so od njega odvečne ledene plošče. Navedite, da celoten dizajn odtočne cevi ni zasnovan za vzdrževanje dodatne teže. Če se v določenem delu ekspanzije ne pojavi, se zlahka zlomi, ne more nositi teže ledu. V tem primeru ga morate popolnoma spremeniti.

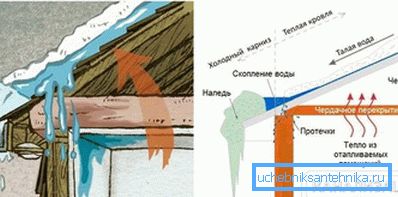

Učinek "toplotne strehe". Pogosto razvijalci izdelujejo strehe ali toplo podstrešje. Če je streha slabo izolirana, se lahko pojavi toplotna izguba. Izkazalo se je, da tudi v zimskem času, ko je temperatura pod ničlo, se sneg začne topiti, ker se prostor segreva in, čeprav malo, se streha pokrije. No, potem je shema enaka kot v prvem primeru: ko se vleče navzdol, se voda ohladi in nato ponovno zamrzne. Posledice so enake. Toda v tem primeru namestitev grelnega kabla v drenažne cevi ne odpravlja same težave, temveč le posledice: nastanek ledu in ledenikov. Bolje je seveda rešiti problem sama, ne pa simptom, s segrevanjem strehe.

Za preprečevanje segrevanja strehe v zimskem času, strokovnjaki svetujejo, da bi tako imenovali hladno streho, če se zračno podstrešje ne ogreva. Druga točka je pravilna izvedba strešne pogače, kjer je izolacija izbrana z zadostno debelino in obstaja prezračevalna reža. Kljub temu ni 100-odstotno zagotovilo, da bo problem v celoti rešen. Za zanesljivost je bolje izvajati ogrevanje odvodnega sistema. Toda se postavlja vprašanje, kateri kabel je bolje izbrati?

Izbira grelnega kabla

Da bi preprečili nastanek zmrzali na previsih in v odtočnem sistemu, se uporabljajo ogrevalni kabli, ki postajajo vse bolj priljubljeni danes. Toda kako izbrati tak kabel, da bo učinkovito opravljal svojo nalogo in je ekonomičen? Najprej je treba opozoriti na obstoj dveh vrst ogrevalnih kablov na trgu, ki so primerni za ogrevanje odtokov:

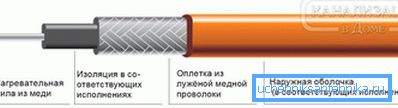

1. Odporen kabel. Izgleda kot preprost kabel, ki je sestavljen iz kovinskega vodnika, prekritega z izolacijo. Posebnost kabla je, da ima konstanten upor, stalno temperaturo ogrevanja med delovanjem in konstantno močjo. Ogrevanje elementa se zgodi tako, da kabel priključite na zaprto vezje električne energije, to pomeni, da deluje iz vtičnice.

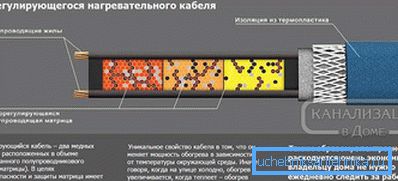

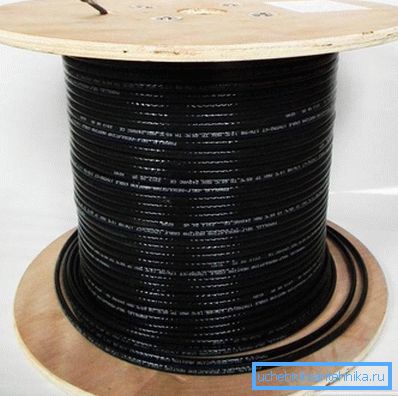

2. Samoregulacijski kabel. Ta vrsta ima velik potencial za ogrevanje prevleke strehe in odvodnjavanja vode. Je bolj tehnološka kot uporovna in je sestavljena iz matrice (samoregulirajočega elementa za ogrevanje), notranjih in zunanjih izolacijskih lupin in zaščitne pletenice. Posebnost takega kabla je, da se matrika reagira na temperaturo okolja in, ko se temperatura spusti ali poveča, spremeni stopnjo ogrevanja.

Pri izbiri kabla za ogrevanje morate upoštevati posebnosti delovanja, saj bodo vplivale na zunanje okolje in negativne temperature. Bodite pozorni na zunanjo polimerno lupino izdelka, ki ohranja moč in tesnost v različnih pogojih. Kabli morajo imeti naslednje značilnosti:

• Delajte pri visoki vlažnosti. Vpliv vlage, ki bo vedno prisoten, ne bi smel vplivati ​​na učinkovitost celotnega sistema ogrevanja. Pazljivo izolirajte kabelske povezave, da zagotovite, da so tesni.
• Visoka mehanska trdnost. Pomemben indikator, ker bo zunanji zaščitni plašč izpostavljen različnim zunanjim vplivom: to je velika težina snežne kapice, toče, ptice, ki želijo kokošiti kable, itd. Lupina mora vzdržati vse obremenitve in ohranjati njeno celovitost.

Katera koli od dveh vrst kablov lahko učinkovito opravlja ogrevanje odtočnih kanalov in strešnih previsov, ker ima vsak od njih lastne značilnosti, prednosti in slabosti. Da bi olajšali izbiro izdelka, si oglejte te funkcije.

Odporna ali samoregulativna

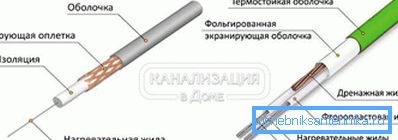

Načelo delovanja uporovnih modelov je, da se električna energija ob vklopu pretvori v toplotno energijo. Glavna razlika teh kablov je njihova dostopna cena in zanesljivost med delovanjem. Dejstvo je, da je zasnova kabla precej preprosta. Obstajajo modeli z eno jedro - nižja moč in močna - s povečano močjo. Najpogosteje so ti vodniki izdelani iz bakrene žice. Vendar pa tako, da med delom ne povzroči elektromagnetnega sevanja, je zagotovljena posebna zaščitna lupina. Prav tako opravlja funkcijo ozemljitve žice. Da bi zaščitili žice pred zunanjimi vplivi in ​​preprečili kratke stike, je na voljo zunanji polimerni ovoj.

Zaradi moči električnega toka, ki prehaja skozi prevodnike, se površina kabla segreje, zaradi česar se toplota izklopi zunanjemu okolju, v našem primeru, na žlebu in previsu strehe, da se talini sneg. Upoštevajte tudi nekatere lastnosti delovanja teh grelnih elementov:

1. Največja dolžina takšnega kabla je približno 200 m.
2. Rezanje kabla, ki ga ponovno povezuje, je prepovedano, ker lahko vpliva na njegovo učinkovitost. Priporočljivo je, da vse izračune izvedete vnaprej, ugotovite, katere skupne posnetke potrebujete, in izberite optimalno dolžino trdnega kabla.
3. Pri nakupu je veliko bolj učinkovito kupiti celoten komplet hkrati, v katerem ni samo kabla, temveč tudi krmilnih naprav in pritrditve.

Ti kabli imajo nekaj pomembnih pomanjkljivosti. Ena izmed njih je visoka poraba električne energije, ki bo vplivala na vaše račune za uporabnost. Da bi zagotovili dobro ogrevanje, potrebujemo modele, katerih nazivna moč je od 100 do 180 W / m. Druga pomembna pomanjkljivost je, da se pogoji, v katerih se lahko nahajajo različni deli kabla, razlikujejo. Nekatera območja so lahko v zraku, druga pod listjem, tretja pod snegom, itd. Toda sneg je, da je prenos toplote iz celotnega kabla enak. Zato, da se talini sneg, potrebujete določeno količino toplote, ki bo zapravljena na drugih področjih, ki ne zahtevajo takšnega segrevanja. Izkazalo se je, da ogrevanje strehe in odtok, nosite nekaj izgub in ogrevanje je neučinkovito.

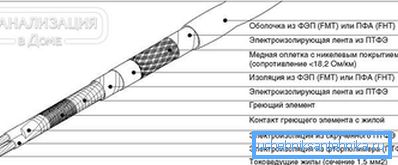

Alternativa je vrsta takšnih kablov z ozonskim ogrevanjem kabla. Zaradi oblikovalskih značilnosti segrevanje kabla ne poteka po svoji površini, temveč le na določenih področjih. Druga rešitev je izbira kablov z različnimi upori.

Nasvet! Povprečna cena takšnih izdelkov je odvisna predvsem od njihove konfiguracije in moči. Na primer, najpogostejši kabel brez dodatne opreme je mogoče kupiti za 100 rubljev na 1 m.

Popolnoma druga stvar je samoregulacijski kabel. Ta možnost je veliko bolj gospodarna in donosnejša. Idealen je za ogrevanje odtokov, saj je glavna prednost kabla ta, da porabi manj energije in uravnava moč toka, odvisno od temperature okolice. Prav tako je sestavljen iz dveh prevodnih žic, ki ustvarjajo uporovni učinek. Samo te žice povezuje posebna matrica, ki reagira na temperaturna nihanja. Čim nižja je temperatura, bolj se kabel segreje in obratno.

Ampak, obstaja en pomemben odtenek, ki se nanaša na segrevanje odtočne cevi s tem kablom. Glavna pomanjkljivost takšnih kablov je njihova visoka cena, zato je namestitev takega kabla za odvode zelo draga. Zakaj Ker pozimi temperatura okolice vedno pade pod ničlo. Izkazalo se je, da bo kabel maksimalno delovala okoli 24 ur in praktično ne bo mogoče samoregulirati. Kot rezultat, v smislu funkcionalnosti, učinkovitost takega kabla prihaja do tradicionalnega uporovnega kabla, vendar ste ga plačali le nekajkrat dražji.

Kljub temu je to mogoče odpraviti, če dodatno kupite enoto za nastavitev moči dohodnega toka. Če tovrstno enoto vklopite s temperaturnim senzorjem, lahko sami nastavite moč ogrevanja, odvisno od zunanje temperature zraka, kar vam daje posebne možnosti.

Funkcije samoregulacijskega kabla:

• velika vrednost. Srednji modeli, katerih moč je 15 W / m. vas bo stalo od 210 rubljev za 1 mp;
• varnost in zanesljivost;
• gospodarstvo in enostavnost;
• Sčasoma se polimerni vložek razbije, saj ima določeno število delovnih ciklov. Po tem se bo stopnja tekoče prevodnosti znatno zmanjšala.

Glede na vse zgoraj naštete dejavnike lahko odločite, kateri grelni kabel najraje. Vse je odvisno od vas in vaše želje. Strokovnjaki priporočajo kombiniranje samoregulirajočih kablov z uporovnim, potem se bo povečala učinkovitost in kakovost ogrevanja. Na primer, uporovni kabli se lahko uporabljajo v strešnem delu, ki imajo konstantno temperaturo in učinkovito segrevajo previs od snega in ledu. Toda samoregulacijski kabli se lahko montirajo v odtočni sistem v žlebovih.

Nasvet! Če govorimo o izračunu moči in porabe energije kablov, potem so za uporovne modele najboljša možnost izdelki, katerih moč je 18-22 W / m. Pri izbiri samoregulacijskih kablov bodite pozorni na modele 15-30 W / m.

Nasvet! Upoštevajte dejstvo, da če je vaš sistem za odvodnjavanje izdelan iz polimernih materialov, je največja moč teh kablov 17 W / m. in ne več. V nasprotnem primeru obstaja tveganje, da se odtok lahko poškoduje zaradi prekomerne vročine.

Vse kar morate storiti je, da izračuna pravo količino materiala in ga kupite v trgovini.

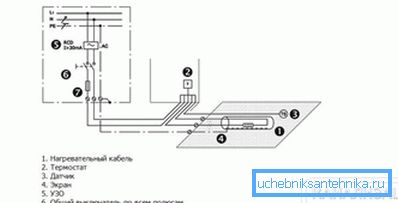

Komponente ogrevalnega sistema za odvodnjavanje

Vedeti morate, da poleg ogrevalnih kablov ogrevalni sistem vključuje tudi druge komponente:

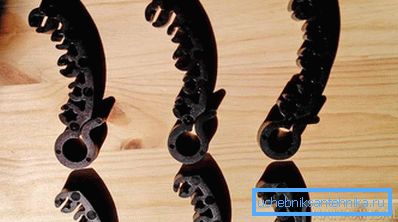

1. Pritrdilni elementi za pritrditev kablov na svoje mesto.
2. Nadzorna plošča Ta naprava vključuje: trifazni odklopnik, zaščitno napravo za izklop sistema z občutljivostjo 30 mA, štiripolni kontaktor, enopolni prekinjevalec tokokroga za vsako fazo, odklopnik za termostatsko vezje in alarmno svetilko.
3. Komponente distribucijskega omrežja: napajalni kabli, ki napajajo ogrevalne kable, signalne kable, ki povezujejo senzorje termostata z nadzorno ploščo, ohišja za ožičenje in spojke, da se zagotovi tesnost vseh priključkov.

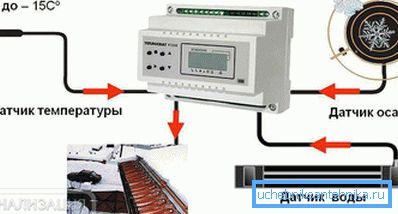

4. Termostat Za regulacijo delovanja celotnega kabelskega sistema za ogrevanje lahko uporabite dve vrsti naprav: termostat neposredno, ki napaja sistem pri določenem temperaturnem območju in meteorološki postaji. Razlika med vremenskimi postajami je, da poleg nastavljenega temperaturnega območja lahko nadzoruje prisotnost padavin in njeno taljenje na strehi. V svoji sestavi ni samo temperaturnega senzorja, temveč tudi senzorja vlažnosti. Nekateri modeli imajo vgrajen senzor vlažnosti in temperaturni senzor.

Stvar je v tem, da se ob uporabi običajnega termostata v kabelskem sistemu spremlja situacija: če pride do padavin na strehi, ga ročno zaženite in če je ne, ga izklopite. Zahvaljujoč meteorološki postaji lahko celoten proces dela enostavno avtomatiziramo in napravo lahko odložimo, da se izklopi. Ampak še vedno, če govorimo o ceni, je bolj donosno kupiti termostat in vse delo opraviti ročno. Zdaj pa se naučimo, kako osebno namestiti tak sistem.

Tehnološka vgradnja ogrevalnega sistema

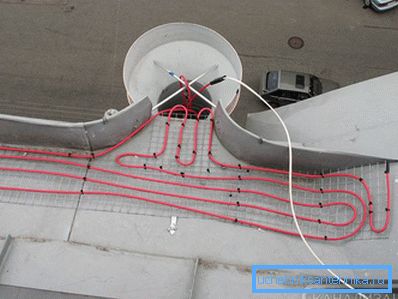

Za začetek si oglejmo, v katere cone je treba položiti ogrevalne kable za sistem za odvod vode. To so predvsem mesta, kjer se izliva voda iz taline in območja, kjer se oblikuje zmrzal. Kakšna so mesta:

1. Žlebovi. Ogrevalne kable je obvezno postaviti v kanale v eni ali več žarilnih nitkih vzdolž celotne dolžine.
2. Odvodne cevi, izpuhi iz žlebov. Poleg tega je treba okrepiti kraterje in izhod cevi, kjer se led najpogosteje oblikuje. Običajno sta dva cevka kabla nameščena v cev.
3. Endova streha. Kabel je postavljen navzdol. Dolžina je izbrana najmanj 1 m od začetka previs, vendar je priporočljivo, da to storite za 2/3 celotne dolžine doline.

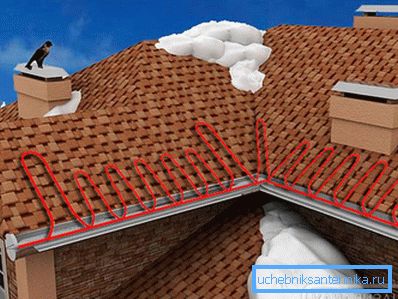

4. Da preprečimo nastanek ledenih in ledenih delcev na strehah, so žice zložene z metodo "kača". Ta shema vključuje polaganje grelnega kabla vzdolž roba venca. Treba je upoštevati, da je na trdih površinah korak kača odvisen od številčnosti vzorca in mehkih streh, odvisno od moči, ki jo kabel daje na kvadratni meter. Višina takega trikotnika je izbrana tako, da se na površini, ki se segreje, ne tvori hladnega območja. V nasprotnem primeru se led lahko pojavi na takih mestih.
5. Kapelnik na liniji ločevanja tekočine. Treba je pritrditi eno ali dve niti, odvisno od velikosti in oblike kapljanja.

In sedaj si oglejmo, kako opremiti drenažo ogrevalnega sistema. Sistem morate namestiti v skladu z naslednjimi pravili:

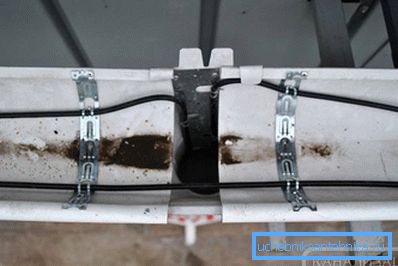

1. Če želite pritrditi grelni kabel v žlebove, uporabite poseben montažni trak. Trakovi traku, nameščeni čez, varno držite kabel na žleb. Korak za pritrditev traku za različne kable je drugačen. Na primer, samoregulacijski kabel je treba nastaviti v korakih po 50 cm, uporovni kabel pa 25 cm. Trak je pritrjen na žlebu z zakovicami in zato, da se ne prekinejo tesnosti, se te površine obdelajo s tesnilnim materialom.

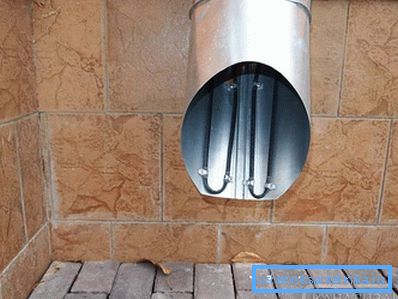

2. V odtočnih ceveh so kabli pritrjeni z montažnim trakom ali toplotno skrčljivo cevjo. Če je višina cevi večja od 6 m, je priporočljivo, da se kabel dodatno izolira v kovinski kabel v izolacijskem ovoju, da se celotna obremenitev prenese nanj.
3.

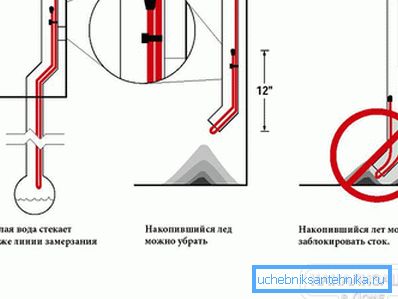

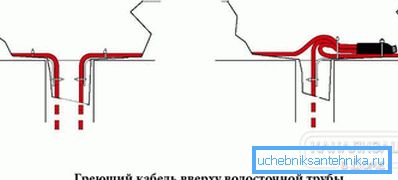

   V lijaku in na koncu cevi so ogrevalni kabli pritrjeni z enakim pritrdilnim trakom z zakovicami.
4. V strešnem materialu je treba kabel pritrditi z montažnim trakom na tesnilnem materialu. Obstaja še ena možnost: v mehki strehi se pritrdijo zaradi posebnih sponk SLT-C, ki so pritrjeni z vijaki ali nohti na streho. Vendar obstaja možnost, da se bo streha začela puščati, zato je vse potrebno zapečatiti s silikonsko tesnilno maso. Na kovinski strehi so takšne sponke pritrjene na rebra.
5. Pred pritrjevanjem elementov ogrevalnega sistema morate pregledati vsa mesta namestitve. Ne smejo biti tuji predmeti, ostri robovi lahko poškodujejo kabel.
6. Kabelske dele je treba preveriti glede skladnosti z ogrevalno cono.
7. Če se med preskusom izkaže, da je kabel predolg ali premalo dolg, ga je treba razrezati, odstraniti ali dodati, utišati, razširiti in zavarovati.
8. Po tem je potrebno namestiti montažne omare, jih pokati in izračunati izolacijski upor teh delov.
9. Naslednja je namestitev senzorjev termostata, položeni so moči in signalni kabli.
10. Naslednja faza je namestitev nadzorne plošče.
11. Sedaj se odpornost izmeri in zvoni močno in signalni kabli.
12. Za zanesljivost je potrebno preveriti, ali deluje zaščitna naprava za zaustavitev.
13. Po tem ostane le nastavitev termostata na želeno temperaturno območje in izvedba preskusne vožnje celotnega sistema.

To je vse, zdaj je vaš odtok in previs strehe ogret, kar vam bo omogočilo, da rešite problem zamrzovanja vode na teh mestih, pa tudi nastanek snega in ledenikov. Pazite, da vse delo opravite na višini. Uporabite zanesljivo lestev ali oder.
