Ogrevalni razdelilnik: namen, prednosti in namestitev

Grelni zbiralnik je glavno vozlišče sevalnega ogrevalnega sistema, ki je danes ena najbolj naprednih in učinkovitih rešitev. Govorili bomo o glavnih strukturnih značilnostih zbiralnika za ogrevanje, upoštevali tipe glavnikov in podali številne nasvete, ki vam bodo pomagali namestiti kolektor za ogrevanje z lastnimi rokami.

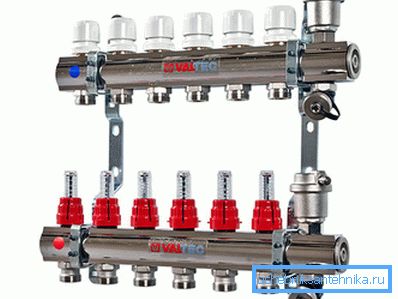

Zbiralec za ogrevalni sistem zasebne hiše.

Sistem ogrevanja s kolektorskim žarkom

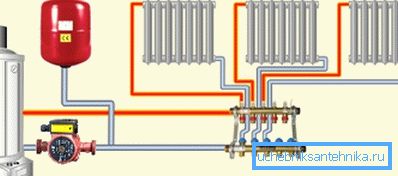

Zbiralec v ogrevalnem sistemu radialnega tipa.

Razmislite o grelnem kolektorju v povezavi z upoštevanjem radialne postavitve hladilne tekočine, zato bo lažje razumeti njegove glavne funkcije in prednosti.

Kot veste, obstaja tri glavne vrste ožičenja cevi:

  1. En design cevi. Tu so radiatorji povezani v seriji, to pomeni, da se hladilna tekočina dovede v prvo napravo, nato pa gre skozi akumulator in vstopi v naslednje, postopoma poteka celotno vezje in se vrne v bojler. Očitno je, da se po vsakem radiatorju voda ohladi in baterije segrejejo neenakomerno;
  2. Dvocevna shema. Ta rešitev predvideva oskrbo z vodo skozi eno cev in izhod na drugo, to je vezje sestavljeno iz dveh vrst, med katerimi so radiatorji vzporedno priključeni. Ta shema vam omogoča bolj enakomerno segrevanje naprav;
  3. Vzorec žarka. Hladilno sredstvo dobimo v distribucijsko enoto (zbiralnik ogrevalnega sistema), od koder pride do vsakega radiatorja skozi ločeno cev, nato pa se vrne nazaj skozi povratne cevi, nabira s čepom in vstopi v kotlu. Tako je mogoče doseči najbolj enakomerno porazdelitev toplote v prostoru.

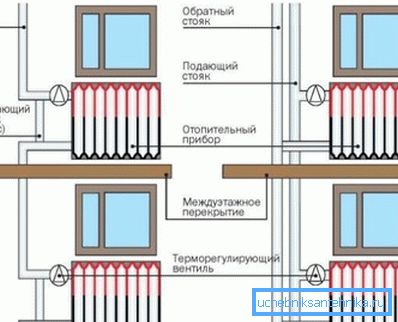

Diagrami ožičenja s cevmi in cevmi.

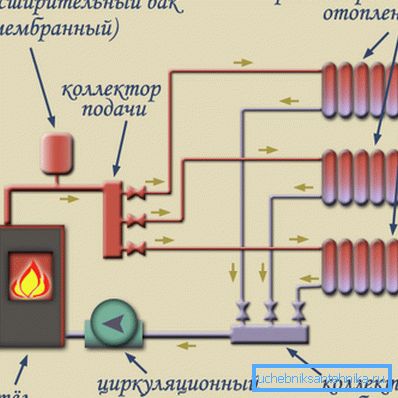

Postavitev žarka.

Bodite pozorni! Kot lahko vidite, v radialni shemi obstaja veliko vezij, po eno za vsako baterijo. Zato je za normalno delovanje sistema potrebna cirkulacijska črpalka, ki lahko zagotovi potrebne parametre tlaka in hitrosti kroženja hladilnega sredstva.

Sistem snopa omogoča segrevanje vsakega posameznega radiatorja čim bolj enakomerno, poleg tega pa omogoča prilagajanje intenzivnosti dovajanja toplote vsaki bateriji.

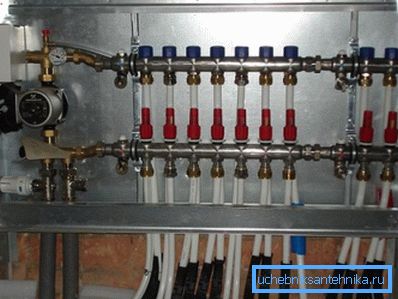

Razdeljevalna omara za ogrevanje radiatorjev s krmilnimi in povratnimi glavami.

Tudi v tej shemi lahko izklopite katero koli napravo brez spreminjanja delovanja celotnega sistema, v visokih stavbah pa lahko izklopite vsa tla brez prekinitve pretoka hladila na druge dele stavbe.

Za uresničitev teh prednosti se uporabljajo ogrevalni kolektorji, ki so vključeni v distribucijsko vozlišče v obliki par naprav - krmilnega in povratnega glavnika. Objemanje ogrevalnih kolektorskih ventilov, ventilov za zrak in odtok, merilnikov pretoka in termostatskih glav omogoča avtomatsko regulacijo temperaturnih razmer na vsaki posamezni grelni napravi.

Uporaba merilnikov pretoka omogoča prilagajanje toka.

Bodite pozorni! Najpogosteje se taka ožičenja uporabljajo pri gradnji ogrevalnih sistemov zasebnih hiš in vikend, vendar se ta shema lahko uporablja tudi v apartmaju s centraliziranim prenosom toplote. Upoštevati je treba, da je cev najboljše izvedeno pod tlemi.

Druga prednost radialne postavitve je sposobnost skrivanja cevovoda pod ploščo ali v debelini tal. Pogosto ta posebnost vpliva na izbiro postavitve.

V sistemu

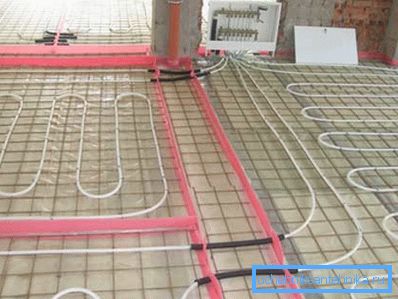

Prav tako ne omenjam takega sistema kot "toplo nadstropje". Tu so obrisi ne povezani z radiatorji, ampak so postavljeni na poseben način v talni estrihi, da ga ogrejemo.

Edina pomembna pomanjkljivost te rešitve je visoka cena materiala in dela.

Grelni glavnik

Gradbeništvo

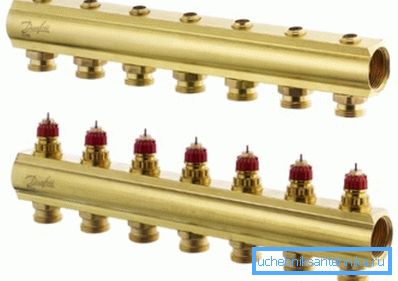

Grelni kolektor je sestavljen iz dveh glavnikov.

Glavnik je cev za palec ali tri četi, luknje na koncih katerih so navojne. En konec je priključen na dovodno ali odvodno vodno linijo, drugi pa je zaprt z vtikačem, odzračevalnim ventilom in / ali pipo, da se hladilno sredstvo izprazni iz sistema.

Sčasoma boste lahko odstranili pokrovček ali pip in dodali nove povezave na glavnik, da razširite ogrevalni sistem ali povežete »toplo tla«.

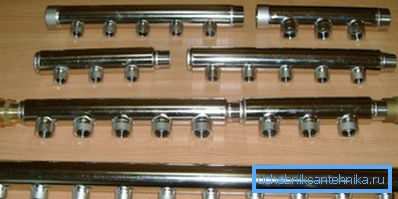

Češček lahko podaljšamo z novimi povezavami ali utopimo.

Poleg tega je cev opremljena s pipami za povezavo ogrevalnih cevi in ​​vtičnic za montažo krmilnih ventilov. Dobavni del je praviloma opremljen z ventili za merjenje pretoka, ki uravnavajo pretok in povratni del - s termičnimi glavami, ki izmerijo temperaturo povratne vode in po potrebi odpirajo ali zapirajo merilnike pretoka.

Armature za trakove.

Bodite pozorni! Cevna napeljava je možna z enostavnimi nastavitvami žerjavov: v tem primeru se krmiljenje izvede ročno. Dvigati morajo biti nameščeni, potrebni so za odklop naprav iz omrežja, da popravijo ali zamenjajo okvarjene dele.

Preprost distribucijski kolektor.

V primeru enostavnega jermenja z žerjavi se ne potrebujejo vtičnice za pritrdilne elemente, tako da ima glavnik lahko preprostejšo obliko. Različne modele bodo obravnavane v naslednjem poglavju.

Vrste

Ogrevalni razdelilniki se lahko razlikujejo glede opreme, materialov in oblikovanja glavnika.

Obstajajo različni modeli distributerjev, ki se razlikujejo po celotnem naboru jermenov, materialov, proizvajalcev in oblikovanja. Obstajajo lahko tudi razlike glede na namen naprav.

Najučinkovitejši in zanesljivi modeli blagovne znamke, ki so opremljeni z vsemi potrebnimi napravami in opremo.

Sestava takšnih izdelkov lahko vključuje:

  • Krmni in povratni glavniki. Praviloma so izdelani iz visoko kakovostnih medenine ali nerjavečega jekla;
  • Obtočna črpalka;
  • Merilniki pretoka na podajalcu;
  • Termostatske glave na zbiralni vozel;
  • Mayevsky zračni ventil ali pipe za evakuacijo zraka iz sistema;
  • Žerjav za odvajanje hladilne tekočine;
  • Tlačni merilnik tlaka;
  • Nosilci ali druga pritrdilna oprema;
  • Kovice za povezovanje ožičenja cevi.

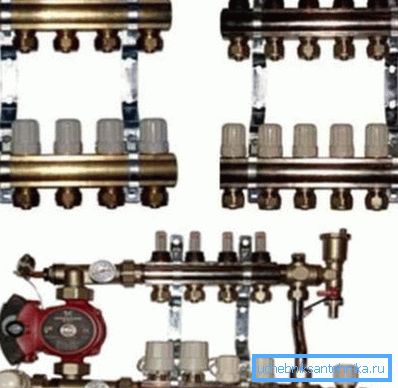

Na fotografiji je zbiratelj podjetja za radiatorsko ogrevanje.

Bodite pozorni! Modeli blagovnih znamk so sestavljeni in opremljeni z vsemi značilnostmi opreme in zasnovo glavnika. Podrobnosti takega sistema so praviloma zasnovane drug za drugega in najbolj učinkovito delujejo v tej vzajemni konfiguraciji.

Stroški visokokakovostnih sklopov vodilnih podjetij lahko dosežejo 20-30 tisoč rubljev. Če je to predrago za vas, lahko uporabite preprostejše in cenejše naprave.

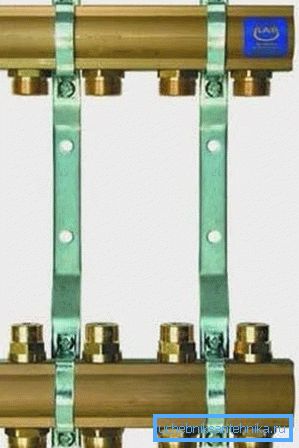

Cenejša vrsta distributerja.

Manj zapletene spremembe je palčna medeninasta cev s polovičnim žičnim priključkom. Krmilni del je opremljen samo z vtičnicami, na hrbtni čaši pa so reže za namestitev termostatov ali merilnikov pretoka. Izbor in namestitev ventilov bo treba opraviti neodvisno.

Vendar to ni najlažja možnost, obstajajo pa tudi kitajski izdelki:

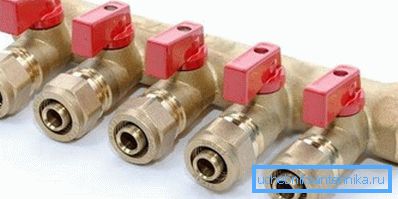

Cast model z žerjavi.

Še cenejši bo stal model s kontrolnimi ventili, izdelanimi na Kitajskem. Obstajajo morebitne težave, povezane s poslabšanjem tesnil in puščanj na območju sklopa ventila. Zamenjava tesnil je pogosto težka ali nemogoča zaradi oblikovanega oblikovanja izdelkov.

Na voljo so tudi plastični modeli ventilov. Odlikuje jih nizka cena in precej dobra kakovost, vendar je njihova zanesljivost vprašljiva. Ker še ni zanesljivih statističnih podatkov in izkušenj z delovanjem, je čas, da povemo o trajnosti.

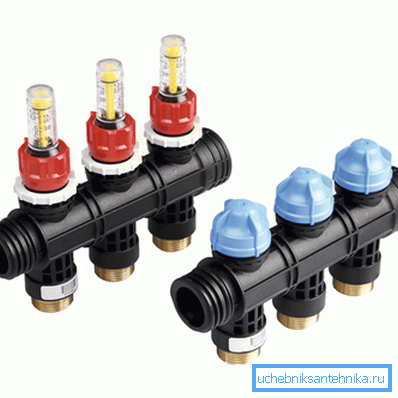

Izdelki iz plastike za distribucijo kolektorskega ogrevanja.

Na koncu lahko sestavite sklop polipropilenske porazdelitve tako, da pritiskate čevlje v palčno ojačano cev. To je najcenejši in najpreprostejši način, vendar se njegova zanesljivost nagiba k negativnim vrednotam, kar omogoča, da se takšna rešitev pokliče začasno.

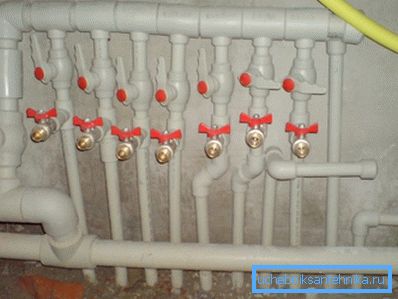

Distributer polipropilena - najcenejša in nezanesljiva možnost.

Bodite pozorni! V primeru omejenega proračuna ne smete prihraniti pri ogrevanju, bolje je zmanjšati stroške dokončanja ali notranjih užitkov, saj bo nesreča z uhajanjem vrele vode stala veliko več, dekoracija pa bo najprej trpela.

Skupščina

Upoštevajte vrstni red namestitvenega dela.

Namestitev grelnega kolektorja se začne z namestitvijo matrice na nosilec. Potem odvijte vijake in namestite odzračevalni in izpustni ventil.

Potem odstranijo kape iz vtičnic in montirajo merilnike pretoka za tok ter termostate položijo na povratni tok. Če črpalka ni nameščena na začetku, je nameščena.

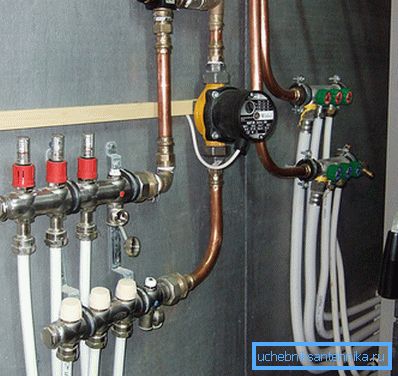

Črpalka se navadno nahaja na vrnitvi.

Po tem je nosilec nameščen na steno ali v razdelilni omarici. Ko je sklop sestavljen in nameščen, priključite cevi radiatorja ali konture toplo pod. Na koncu so priključene glavne cevi, sistem pa z uporabo posebne črpalke.

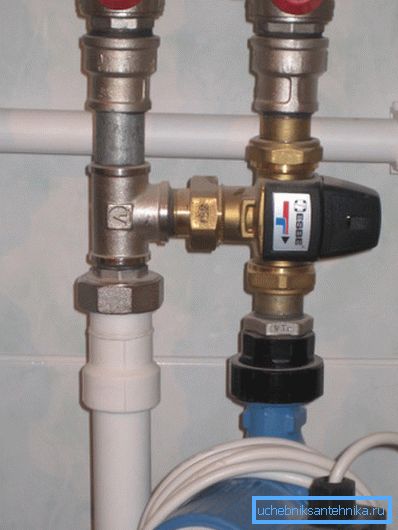

Za zmanjšanje temperature vode v toplem dnu z mešalno enoto.

Bodite pozorni! Ta navodila niso končna in se lahko razlikujejo glede na uporabljeno opremo in konfiguracijo sistema.

Zaključek

Ogrevanje kolektorjev je najbolj napredna shema ogrevanja prostorov v sobi. Za njeno izvedbo se uporabljajo različni modeli distributerjev, od katerih so najučinkovitejši evropski izdelki s popolnim kompletom. Videoposnetek vam bo pomagal bolje razumeti to temo.
