Ogrevalni sistem s prisilnim pretokom v zasebni hiši:

Kako lahko ogrevalni sistem namestite s prisilnim kroženjem z lastnimi rokami? Katera vprašanja in težave se lahko pojavijo na različnih stopnjah dela? Kako izbrati črpalko z zahtevano kapaciteto in cevi optimalnega premera? V članku bomo poskušali odgovoriti na ta vprašanja.

Izbira cevi in ​​radiatorjev

Začeli bomo z izbiro materialov, baterij in velikosti plinovoda.

Materiali

Ogrevanje vode s prisilno cirkulacijo pomeni avtonomno vezje, ki nikakor ni povezano s centraliziranim omrežjem.

Treba je pojasniti: ponavadi je vezje povezano s hladnim vodnim sistemom s skakalec, ki ga napolni z vodo. Ko je hladilno sredstvo napolnjeno, je mostnik varno zaprt.

Če je tako - parametri ogrevanja so predvidljivi, stabilni in varni tudi za najbolj ranljive sodobne materiale:

• Tlak v tokokrogu je v območju 1,5-2,5 kgf / cm2.
• Tipične temperature dovodnih in povratnih cevovodov so 70/50 C.

Najboljša izbira za ogrevalni sistem je polipropilen, ojačen z aluminijasto folijo. Okrepitev je potrebna ne toliko zaradi trdnosti, temveč zato, ker kompenzira visok koeficient linearne ekspanzije polipropilena med segrevanjem. (Glej tudi članek Polypropylene Tubes: Features.)

Grelna naprava, optimalna za naše namene, - radiator aluminijastega profila.

Razlogi?

• To je spodoben videz, ki je skladen s katerokoli zasnovo prostora.

• Razumna cena (od 300 rubljev na del).
• Visoka toplotna izguba (približno 200 vatov na odsek s središčno razdaljo 500 mm).

Dimenzije

Razumni minimum notranjega premera cevi katere koli vrste je:

Upoštevajte: polipropilen je označen z zunanjim premerom, ki je približno 5-7 mm večji od notranjega premera. Navedeni notranji premeri ustrezajo dimenzijama 20, 25 in 32 mm.

Črpalka

Izbira

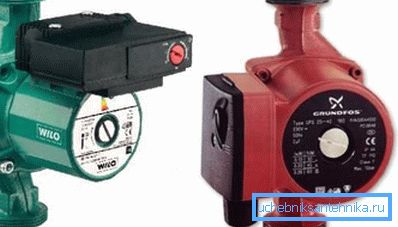

Kakšna naj bo črpalka za ogrevalni sistem s prisilnim kroženjem? Očitna izbira je naprava z mokrim rotorjem, nizko hitrostjo in dovoljeno nastavitvijo zmogljivosti (korak ali gladko). (Glej tudi članek Enokanalni ogrevalni sistem: funkcije.)

Glavni parametri vsake črpalke so tlak, ki ga ustvarja in njegova zmogljivost s hidravličnim uporom vezja, ki ustreza temu tlaku.

Katere vrednosti je treba ustaviti?

1. Največja hidravlična odpornost vezja razumne dolžine - 1-2 metra. V skladu s tem za zasebno hišo (če seveda ne boste zgradili palače, v kateri boste gostili mednarodne konference), je dovolj velik 4-metrski pritisk, ki je značilen za mlajše naprave vseh znanih proizvajalcev.
2. Zmogljivost je izbrana tako, da celotno hladilo v tokokrogu prehaja skozi črpalko v približno 20 minutah. (to pomeni, da je prostornina črpalke v kubičnih metrih na uro enaka trikratni prostornini hladilnega sredstva).

Da bi izračunali učinkovitost, obstaja tudi alternativna shema, ki je vezana na toplotno moč kotla ali vezja.

Zmanjša se na formulo oblike G = Q / (1.163 * Dt), v kateri:

• G - želena zmogljivost v kubičnih metrih na uro.
• Q je toplotna moč kotla ali kroga v kilovatih.
• 1.163 - povprečna toplotna moč vode.
• Dt je temperatura delta med pretokom in povratno cevjo. Pri standardnih vrednostih 70/50 je enostavno izračunati, je enako 20.

Torej, z močjo kotla 36 kW, je razumna minimalna zmogljivost 36 / (1.163 * 20) = 1,55 m3 / uro.

Skupščina

Kako namestiti črpalko z rokami v prisilno segrevanje hiše?

Na splošno tukaj ni preveč pravil.

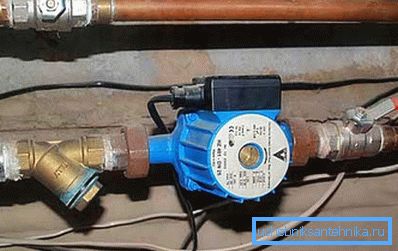

• Črpalka mokrega rotorja je nameščena s strogo vodoravno lego gredi.

• Ker je funkcija hlajenja motorja in mazanja ležajev nameščena na hladilno sredstvo, je črpalka izredno občutljiva na njegovo kakovost. Od tu - še eno nujno priporočilo: ogrevalni krog z prisilno cirkulacijo mora vključevati zbiralnik (v najpreprostejši različici - grobi filter), ki je nameščen neposredno pred črpalko.
• Črpalko in filter se odklopita iz preostalega tokokroga v parih ventilov, ki omogočajo čiščenje zbiralnika ali odstranitev črpalke z minimalno izgubo medija za prenos toplote.

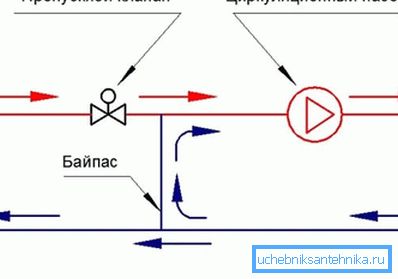

• Ko je črpalka nameščena v vezju, ki redno obratuje z naravno cirkulacijo, je med priključki na črpalko prepuščen obvod s premerom, enakim premeru polnjenja. Obvoznica je opremljena s kontrolnim ventilom ali ventilom.

Dodatna oprema

Poleg črpalke blata mora sistem prisilnega ogrevanja vključevati:

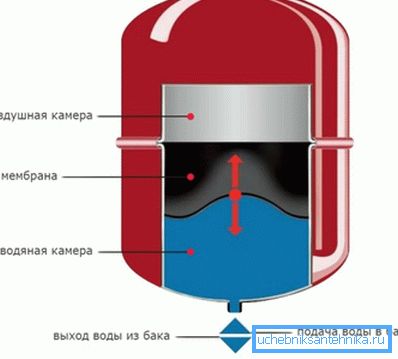

1. Razširitveni rezervoar. Postavljena je na kateri koli točki obrisa, kjer ni turbulence. Prostornina posode mora biti približno enaka 10% prostornine vezja.

1. Tlačni varnostni ventil za preprečevanje prekinitve cevi, ko se ekspanzijska posoda preliva.
2. Tlačni merilnik tlaka.
3. Avtomatski prezračevalni sistem.
4. Zračni odzračevalnik (Mayevski žerjavi ali konvencionalni ventili) v zgornjih točkah vezja (vključno s prometnimi zastoji radiatorjev z nižjo povezavo).

Sheme

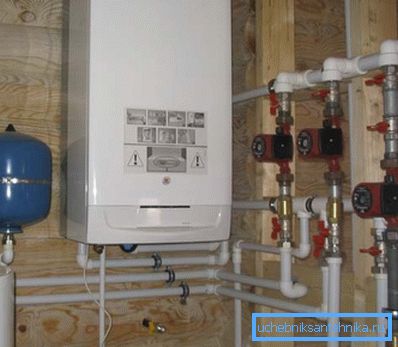

Jasno je, da specifična shema ogrevalnega sistema s prisilnim kroženjem določa predvsem konfiguracija hiše. Vendar bomo kot primere dali nekaj priljubljenih rešitev.

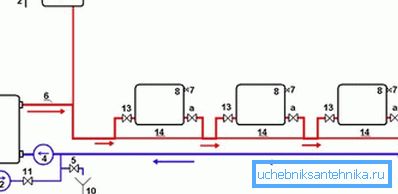

V tem diagramu:

Ta shema je zanimiva, ker omogoča oblikovanje dodatnega nizkotemperaturnega vezja. Za zmanjšanje temperature se uporablja merjeno dovajanje vode iz ravne črte skozi termostat in recirkulacija povratnega toka.

Zaključek

Upamo, da mu bo material, ki ga je predlagal bralcu, pomagal pri oblikovanju svojega ogrevalnega sistema. V priloženem videoposnetku, kot ponavadi, lahko najdete dodatne informacije. Uspehi!
