Ogrevanje vodovodnih in kanalizacijskih sistemov: metode in

V katerih primerih se uporablja električno ogrevanje cevi za vodo in kanalizacijo? Katere grelne elemente lahko uporabim? Kako jih pravilno namestiti?

Poskusimo odgovoriti na ta vprašanja.

Ko gre za ogrevanje

Pravzaprav je odgovor na to vprašanje precej predvidljiv: prisilno segrevanje je potrebno, kadar se med delovanjem cevi ohladijo pod zmrziščno točko.

Zakaj se to lahko zgodi?

• Zagotoviti je treba ogrevanje vodovodnih cevi in ​​kanalizacije, kjer jih ni mogoče položiti pod mejo zamrznitve.. Tipičen primer je permafrost: na severnih območjih države, tla pogosto zamrznejo skozi 3-5 metrov in se ne poleta poleti.

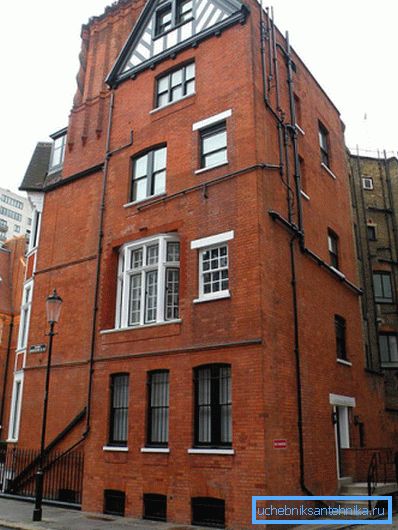

• Toplo podnebje, paradoksalno, tudi naredi namestitev ogrevana. Tople zime z izjemno redkimi zmrzali v nekaterih primerih naredijo zakopano ali skrito polaganje sporočil preprosto nepraktično. Torej je kanalizacijski sistem in voda na podstrešju nad strukturo kapitala veliko lažje raztegniti vzdolž fasade, ne da bi pokvarili notranjo dekoracijo hiše.

Mimogrede: padec temperature na 3-5 stopinj pozebe ne vodi k zamrznitvi vode v ceveh. Kot je avtor večkrat prepričan, se težave začnejo z nočnimi zmrzali, ki dosežejo približno 10 stopinj. Razlogi so visoka slanost vode iz pipe, premik zamrznitve in toplo izhlapevanje odplak.

Orodja

Kakšna je lahko voda in kanalizacija v grelniku?

Odporen kabel

Najpreprostejša rešitev je tako imenovani uporovni kabel, izoliran prevodnik s konstantno uporovnostjo. S prehodom toka bo sproščala toplotno moč, ki je enaka porabi električne energije.

To se nato izračuna kot produkt napetosti in jakosti; je tok enak rezultatu delitve napetosti s celotnim električnim uporom prevodnika.

Očitno je z nastavitvijo dolžine grelnega elementa z znano uporovnostjo enostavno doseči dodelitev potrebne toplotne moči za vsak tekoči meter.

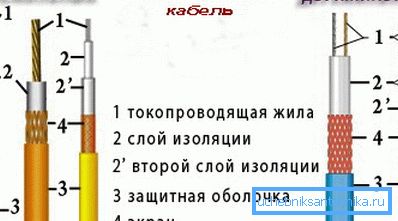

Uporovni kabel je lahko enojni, ki vključuje polaganje zaprtega kroga in močan, kar zahteva namestitev obročne sklopke.

Glavna in morda edina zasluga rešitve je nizka cena. Glavna pomanjkljivost je minimalna prožnost pri izbiri konfiguracije: kupec je prisiljen uporabiti grelni element s strogo določeno dolžino.

Samoregulacijski kabel

Ta problem je zelo genialno rešen pri gradnji samoregulacijskega kabla, s prečnim prerezom, ki bolj spominja na trak.

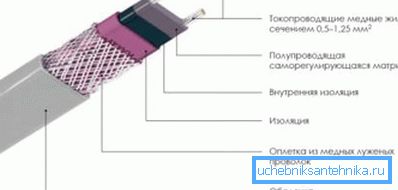

Kako je grelni trak za vodovodne cevi in ​​kanalizacijo?

• Dva bakrene žice, ki tečejo vzdolž celotnega kabla, so priključene na ničelni in fazni kontakti.
• Med njimi je prevodna matrica, ki je preprosto mešanica plastike z visokim koeficientom toplotnega raztezanja in premogovega prahu.
• Zunaj lahko pride do ozemljenega pletiva, pri elektromagnetnem polju pa med spiralnim polaganjem grelca.

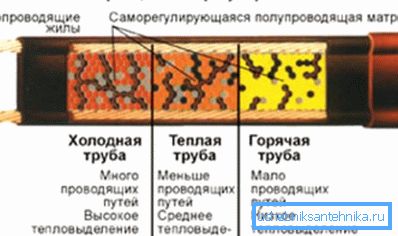

Kako deluje ta shema?

• Ko napajanje prevodne matrice zaradi prehoda toka začne segrevati.
• Kadar segrevanje ni kompenzirano z intenzivnim hladilnikom, raztezanje matrice povzroči močno povečanje njegove električne upornosti: delci prevodnika se odstranijo drug od drugega. Kot rezultat, bolj ogrevan kabelski odsek,. šibkejša je ogrevana.

Kaj je dobro?

• Ta kabel je ekonomičen. V toplem vremenu drastično zmanjša porabo energije.
• Ne boji se prekrivanja in lokalnega pregrevanja, ki so ga povzročili.
• Nazadnje je lahko dolžina prevodnika povsem poljubna - če samo poraba energije ne presega zmogljivosti žil, ki se nosijo v teku.

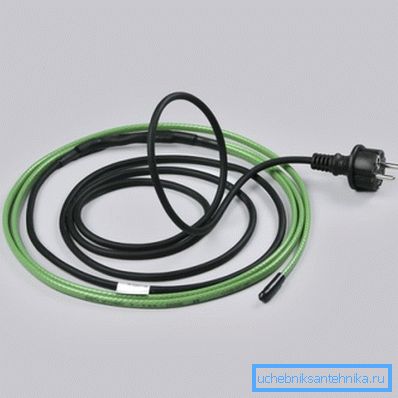

Nujnost: pri vsaki dolžini mora biti kabel opremljen s sponsko pušo - previdno izoliranim mostičkom. Izolacija je sestavljena iz več toplotno skrčljivih cevi, pod katerimi se pred krčenjem nanese majhna količina silikonske tesnilne mase.

Poleg tega je drugi konec kabla opremljen z žico, ki nosi tok, in električnim vtičem; v prisotnosti pletenice mora vtič imeti ozemljene kontakte.

Kako izbrati optimalno moč samoregulacijskega kabla?

Skupščina

Ali je težko organizirati z lastnimi rokami električno ogrevanje vodovodnih in kanalizacijskih cevi?

Zunaj cevi

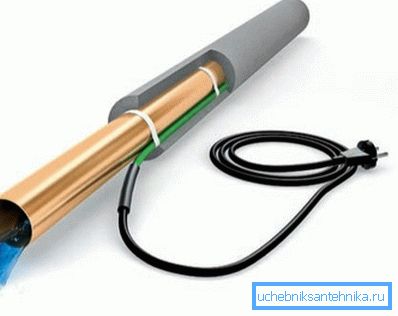

Najpreprostejši priročnik za montažo se prilega ogrevalnemu elementu vzdolž cevi v toplotno izolacijsko lupino. Kabel se lahko položi vzdolžno ali navito.

Za pritrditev kabla priporočamo uporabo aluminijastega traku. Priporočilo je povezano z dejstvom, da njegova odbojna površina pomaga zmanjšati izgubo toplote zaradi infrardečega sevanja.

Vendar: pri cevnih ovinkah je bolje uporabiti polietilenske spone. Samonastavljiv kabel je precej elastičen in ko ga poskušate vetrovi na cev, preprosto raztrgajo škotski trak.

Zunanji styling je preprost, vendar pomeni veliko, nepredvideno toplotno izgubo. Tudi v lupini za peno bo znaten del porabe energije v vesolju neuporabno razpršen.

V notranjosti cevi

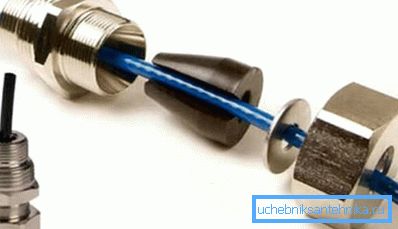

Ogrevanje vodovodne cevi znotraj cevi je veliko bolj učinkovito, vendar zahteva reševanje problema zapiranja vstopne točke kabla. V ta namen se uporabljajo posebna oprema z gumijastimi in silikonskimi tesnili: pri privijanju maticne maticice tesnilo tesno tesni.

Ali je možno postaviti ogrevalni kabel v kanalizacijo ali greznico?

Običajno se to močno odvrača. Vendar pa morate razumeti eno subtilnost.

Zunanji ovoj katerega koli ogrevalnega kabla je polivinilklorid, zelo plastika, ki je izjemno odporna proti agresivnim medijem, iz katerih se izdelujejo kanalizacijske cevi. Ampak toplotno krčenje je veliko manj odporno na agresivno okolje odpadne vode in se že nekaj let preprosto raztopi v njih.

Od tu - očiten zaključek: mogoče je ogrevati od znotraj in kanalizacijo; vendar je treba na kakršen koli način izvleči kabelske rokave. Poleg tega ne pozabite na možnost blokad: pri čiščenju kabla ali žice lahko poškodujete kabel.

Zaključek

Na katerega od načinov ogrevanja naj se ustavi - seveda bo bralec sam izbral. Na razpolago so vse potrebne informacije.

Kot ponavadi bodo številni dodatni materiali ponudili videoposnetek v tem članku. Uspehi!
