Ohišje: sorte in značilnosti aplikacije

Ohišje cevi PND ali njegovega jeklenega ekvivalenta se uporablja za krepitev stene v wellbore. Takoj po vrtanju vrtine je potrebno uporabiti ohišje (vrvico). Ko je stolpec nameščen v vdolbini, se opravi cementni ali tamponski nanos cevi.

In samo ob koncu tega dela ste lahko prepričani, da je vdolbina optimalno zaščitena pred plovci, podtalnico in drugimi enako pomembnimi tveganji. Poglejmo si, kako se uporablja kovinsko ali plastično ohišje.

Funkcije aplikacije

Sodobno ohišje za dolgočasne pilote so deli cevi, ki so med seboj tesno povezani. Debelina sten strukture praviloma ne presega 4 cm.

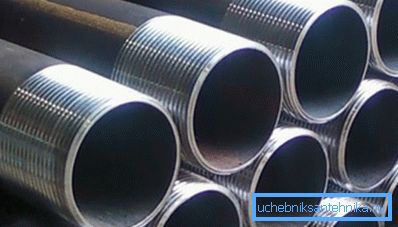

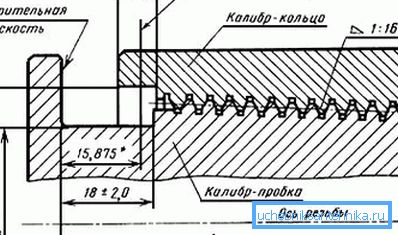

Priključitev več cevi v eno konstrukcijo se lahko izvede s pomočjo cevnih spojev. Za to so cevi opremljene s koničastim navojem s trikotnim profilom.

Intenzivnost prodiranja je odvisna od premera vodnjaka, obratovalnih značilnosti vrtalne opreme, značilnosti tal itd.

Uporaba ohišja zagotavlja naslednje prednosti:

• sposobnost dela v vodno zasičenem šibkem tleh;
• možnost prekrivanja obzorja v plavajočih tleh;
• preprečevanje vibracij in dinamičnih vplivov na tla;
• zagotavljanje namestitve pilotov;
• možnost namestitve pilotov v neposredni bližini že delujočih gradbišč brez ogrožanja njihove celovitosti;
• nižji stroški vrtanja in kasnejše dobro delovanje;
• zagotavlja zanesljivo dobro zaščito pred propadom;
• zagotovitev optimalnega nadzora vrtanja do doseganja nosilne plasti;
• sposobnost spremljanja skladnosti z dejanskimi in konstrukcijskimi inženirskimi in geološkimi pogoji neposredno med vrtanjem;
• učinkovito vrtanje in ekstrakcija balvanov;
• učinkovito polnjenje vodnjakov z betonom.

Industrijsko izdelana ohišja za pilote so dve vrsti:

• modifikacije ohišja;
• temeljne spremembe.

Obe kategoriji se uporabljata za krepitev vodnjakov med vrtanjem in kasnejšo uporabo. Izdelek potopi v tla in ne dopušča, da se nestabilne plasti kamnin razkrojijo.

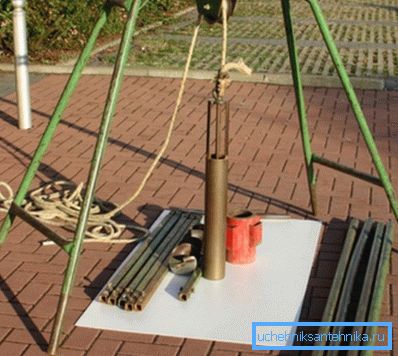

Vrtanje ohišja se izvaja na naslednji način:

• Vdoljene zgornje plasti kamnine;
• V nastalo vdolbino je spuščen in cementiran stolpec;
• Med zunanjim premerom kolone in notranjim premerom vdolbina se vlije beton (manj pogosto se položi glinena malta);
• Ko beton pridobi zadostno trdnost, se v osnovni stolpec spusti cev manjšega premera in se nadaljuje vrtanje;
• Ko naslednja cev vzame želeni položaj, se delo nadaljuje, dokler oprema za vrtanje ne doseže načrtovane globine.

Zgradbe

GOST cev ima številne stroge zahteve za te strukture.

Na primer, kljub različni debelini sten in konfiguraciji stolpcev, morajo biti ti parametri skladni z omejitvami, ki jih določajo pravila:

• Če so obloge cevi po GOST 632 80 izdelane s standardno natančnostjo, njihova neprepustnost na 1 m s premerom do 89 mm ne sme presegati 0,7 mm in ne sme biti večja od 1 mm s premerom do 146 mm.
• Če izdelujemo cevi z izboljšano natančnostjo, morajo biti parametri nelinearnosti za izdelke s premerom do 146 mm ne smejo biti večji od 0,5 mm.

Navodila za uporabo ohišja za vodnjake so v veliki meri odvisna od materiala, uporabljenega pri njihovi izdelavi. Sodobni izdelki so izdelani iz železa, jekla, polimernih materialov, azbestnega cementa in lesa.

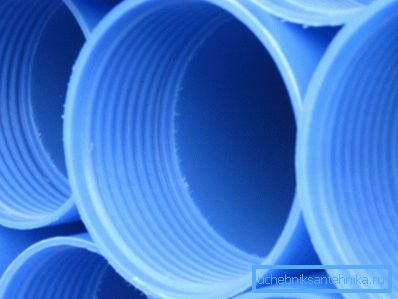

Trenutno so najbolj razširjene konstrukcije, proizvedene z uporabo polimernih materialov, kot npr. Polivinil klorid (PVC).

Med prednostmi PVC stolpcev so:

• nižja cena v primerjavi s kovinskimi kolegi;
• visoka trdnost v primerjavi z azbestnim cementom;
• absolutno odpornost proti korozijskim procesom in kot posledica skoraj neomejenega obratovalnega vira;
• odpornost na mehanske obremenitve do 5 t;
• idealno gladko notranjo in zunanjo površino ter posledično enostavno uporabo z lastnimi rokami.

Sorodni materiali in dodatki

Sama po sebi, kolono, ne glede na to, iz katerega materiala je izdelan, se ne more spoprijeti z nalogami, dodeljenimi sprednji.

Za zagotovitev pravilne operativne učinkovitosti uporabljamo številne dodatne pripomočke, med katerimi opozorimo na naslednje kategorije:

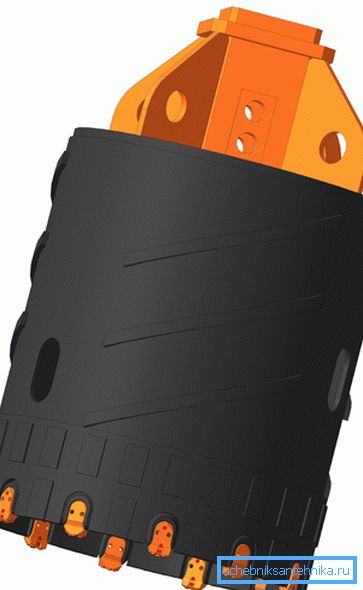

• Rezalnik - je rezalni element, ki je nameščen na odseku noža na začetku cevi. S pomočjo nožev je kolona pokopana in postavljena v tla.

Rezalnik ohišja se proizvaja z uporabo materialov, kot so karbidna jekla ali trde kovine.

Jeklo se praviloma uporablja pri izdelavi glave in stebla, ki med vrtanjem ne pridejo v neposreden stik s tlemi. Pobeditovye zlitine se uporabljajo pri ulivanju zob, ki uničujejo tla, zato jih je treba označiti z visoko trdnostjo.

Pomemben pogoj, ki ga je treba izpolniti pri izdelavi sekalcev, je visoka kakovost zob in ščetin glave.

Pomembno: večina rezalnikov, ki so danes proizvedena, opravijo teste pred prodajo. Med preskusi se konica preveri s strižno mehansko obremenitvijo.

Moderne rezkarje na trgu predstavljajo dve glavni vrsti - odstranljive in varjene modifikacije.

Izbira ene ali druge kategorije pribora je izdelana v skladu z značilnostmi uporabljenih cevi.

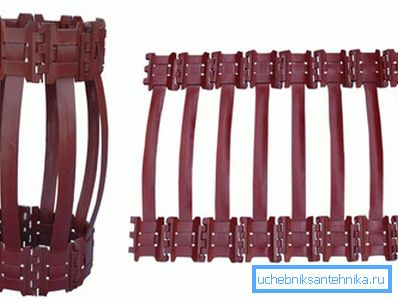

• Centralizator - uporablja se za navojni niz strogo pravokotni položaj in enakomerno razdaljo od roba vdolbinice vzdolž celotnega oboda.

Centrirni pipi so bistveni pogoj, ki zagotavlja visoko kakovostno in učinkovito prašenje kolone. Vgradnja centralizatorjev na cevi je izvedena v korakih, ki ne presegajo 9 metrov. Strukturno je naprava šoba v obliki sklopke s distančnimi krili.

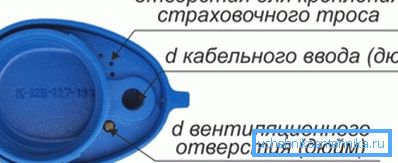

• Pokrovček ohišja je naprava, ki je nameščena na vodnjaku, da preprečijo pršenje tal in drugih tujih predmetov v njihovo votlino.

Pokrov ne le tesno zapira vodnjak, temveč je odvisno od modifikacije opremljen s kavljem in kompletom priključkov za povezovanje in delovanje črpalne opreme. Pokrovi ohišja so najpogosteje izdelani iz aluminija ali plastike. Tako in druga varianta kažejo zadostno vzdržljivost in tesnost tere.

• Adapterji so strukturna ojačitev, ki je zasnovana za prehod iz velikega premera ohišja v ohišje na manjši premer cevi, v katerem se lahko nahaja filtrirni del.
• Pribor za montažo - uporablja se za cevne instalacije. V skladu z globino vdolbine se uporabljajo različna orodja, vključno s podstavki za dviganje in spuščanje, dvižnimi šobami itd.

Pri delu s koloni in filtrirnimi elementi s premerom, ki ni večji od 30 mm, je priporočljivo uporabiti krmilne ključe za ohišje. Najpogosteje uporabljamo ključe tipa pasu, ki se nanašajo na kolone iz polivinilklorida.

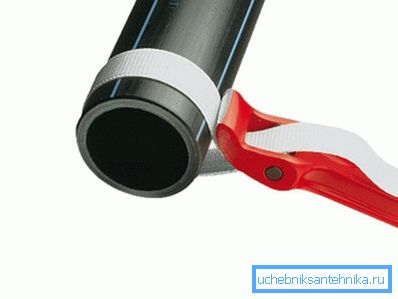

Pomembno: Fleksibilno zategovanje pasu vam omogoča, da zgrabite cev z okroglim ali ovalnim prerezom in hkrati ne deformirate.

Za preprostost in učinkovitost uporabe je ključ tipa pasu opremljen z objemko, najlonskim pasom in osrednjo podporo prizme.

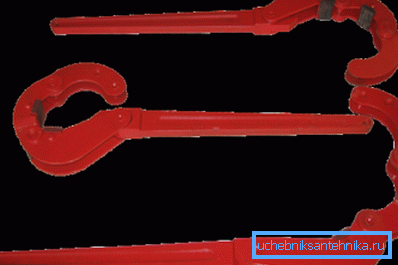

Za delo s kovinskimi kovinskimi ohišji je običajno uporabiti tečajni ključ, ki za razliko od analognega pasu zagotavlja tesnejši oprijem, vendar hkrati ne more deformirati jekla.

Zaključek

Zdaj veste, kaj je ohišje in kako se uporablja za predvideni namen. Uporabite lahko pridobljene informacije, na primer, ureditev vodonosnika na dacha.

Imate vprašanja za pojasnilo? V tem primeru boste našli več koristnih informacij, tako da si boste ogledali videoposnetek v tem članku.
