Opeka cevi za dimnike: razumemo tehnologijo gradnje
Kljub tehnološkemu napredku peči, kotlov ali kaminov ni mogoče storiti brez dimnika, kjer se kot gorivo uporablja premog, les ali plin. Da, postali so zapleteni v svoji zasnovi, kar jim omogoča, da se ne bojijo korozije, kondenzata in odpornih usedlin. Ta članek bo govoril o tem, kako narediti konvencionalno opeko cevi dimnika, ki je seznanjen z vsem od zgodnjega otroštva.
Gradbeni razcvet v gradnji hiše je dobesedno zajemal celotno deželo, obenem pa se je zanimanje za kamine in peči znova oživilo. Mnogi poskušajo reproducirati ogrevalne naprave v hišah po starih kanonih, čeprav je danes to precej težko narediti.
Žal še danes ne najdemo nekoga, ki bi lahko izdelal opečne dimnike. Zato se bomo pogovarjali o tem, kako narediti tak dimnik v svoji hiši, katere cena ne zadeva družinskega proračuna.
Naprava
Preden začnete katero koli podjetje, morate vedeti na splošno o tem, s čim se moramo ukvarjati. V našem primeru bi morali biti elementi cevi za ognjevarne peči. Hkrati je treba reči, da ni povsem upravičeno domnevati, da je dovolj, da se zgodi pravokotna cev.
| Cev za šobo | Zasnova se nahaja na samem začetku in je nameščena neposredno na peč. Lahko je opremljen z zapahom, sestavljen iz 5-6 vrstic. |
| Puhalo v vratu | Širjenje je izvedeno tako, da se presek glavnega kanala dimnika ne spremeni. |
| Rezanje | Izkoristili so se s svojimi rokami v več vrsticah. Omogoča vam širitev zunanjega dela cevi. |
| Riser | Oblikovana je na podstrešju in je običajno ravna del dimnika, ki se približuje strehi. |
| Vidra | Razširitev cevi na vseh straneh od 100 mm. Torej lahko zaščitite podstrešni prostor pred dežjem in snegom, ki lahko prodre skozi razpoke. Če se to ne naredi, bo vlaga postopoma uničila strešne podporne strukture. |
| Vrat cevi | Nahaja se nad vidrom in je ravno območje. |
| Dimnik na vrhu | Razširjeni zunanji zidovi. Za zaščito notranjosti dimnika lahko namestite kovinski pokrov ali lopatico. Če je pravilno izbrana, lahko vlečenje v ceveh znatno poveča. |
Nasvet: polaganje opečne cevi se izvede tako, da je notranja premer po svoji celotni dolžini enak.
Zidarski proces
Ko smo se naučili glavnih delov našega prihodnjega oblikovanja, je čas, da začnemo glavni del dela. Pripravite se na vsa potrebna orodja in materiale.

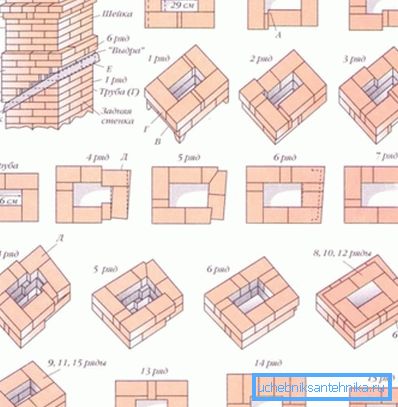

Risba

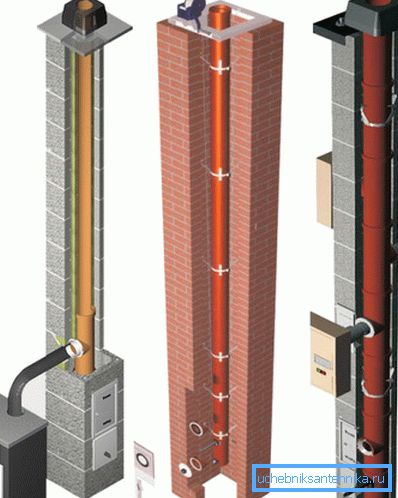

Danes bomo razstavili standardno različico dimnika, čeprav obstajajo še druge možnosti. Toda v tem primeru je primerna ne samo za peč, ampak tudi za kamin. Če namestite kovinsko cev, izdelano iz posebne zlitine, se lahko preprosto pretvorite v dimnik za kotel, ki uporablja plin za delo.

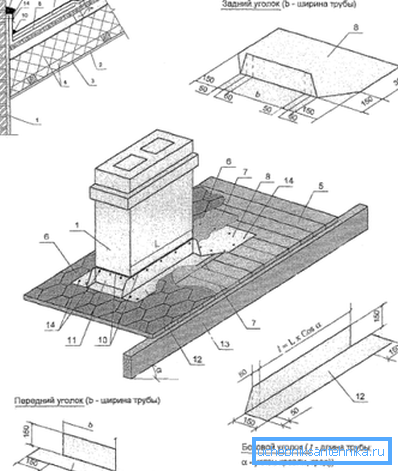

Nasvet: Vidra in puh je mogoče postaviti drugače, odvisno od kota strešnega naklona in lokacije dimnika do slednjega.
Ne pozabite, da debelina šiva pri polaganju neposredno vpliva na velikost kanala.

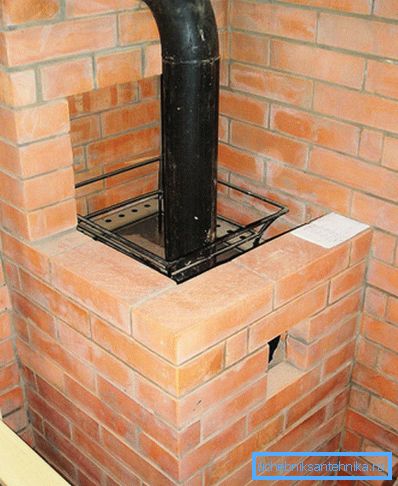

Začnite polaganje s cevjo za zgrabljanje, strogo opazujte opečne oblike. Ne bi smel doseči prekrivanja približno 5-6 vrstic. (Glej tudi članek Cev za peč: funkcije.)
Oblikujte rezanje in riser
Izvedite vrat rezanja (rezanje).
Spodnja navodila vam bodo povedala, kako pravilno narediti:
- Uporabite za izdelavo dima 5 kanalov, notranja velikost bo 270x140 mm, zunanja 450x590 mm, zahvaljujoč vložkom polov in četrtine opeke.
Nasvet: vstavite opečne plošče v kanal, da ohranite svoje splošne dimenzije.
- Tretja vrsta zidov naj bo 650 x 510 mm. Prav tako mora imeti notranjost opečnih plošč, njihova debelina je približno 60 mm. Če pogledate od znotraj, boste opazili, da je rezanje začelo pridobivati potrebno obliko.
- Velikost naslednje vrstice - 710x570 mm, v njej vstavite opeke debeline do 100 mm.
- Postavite 5. in 6. vrstico z opeko, ne da bi pozabili, da se strogo držijo oblačil.
Nasvet: če je potrebno, lahko naredite rezanje zgoraj in položite drugo vrstico pod osnovno polaganje.
Na strehi naredite luknjo, tako da jo lahko pripeljete ven. Vzemi ga skozi streho. Preostanek dela se izvaja neposredno na strehi.

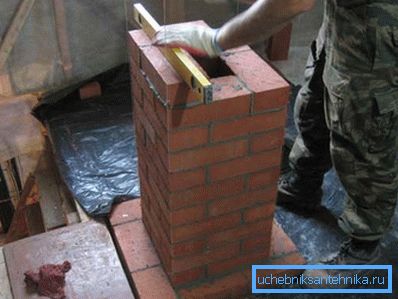

Tukaj je treba nadaljevati polaganje dvižnika, ki skrbno spremlja prelivanje opek, ki ga je treba nad streho postaviti z 1-2 vrstami opeke.
Vidra
Boste morali postaviti devet vrstic, pri čemer je vsak naslednji v zunanjem premeru četrta več kot prejšnji.
Med delom ne pozabite na skladnost z notranjimi dimenzijami kanala za dim, npr. dvignite opečne plošče, tako da se ne zožijo ali razširijo.
- Po polaganju prvih dveh vrstic boste imeli sprednjo polico, na robovih se velikost ne bo spremenila.
- V tretjem izvlekujemo opeke, ki povečujejo širino vidre in gladko obračajo sprednjo polico na straneh konstrukcije.
- V 4. vrstici povečajte dolžino stranskih čeveljcev.
- V 5. in 6. vrstici naj sčasoma zaprejo vrzel med streho in dimnikom s povečanjem dolžine stranskih štrlin.
- 7. vrstica - dokončanje polaganja stranskih projekcij.
- 8. in 9. vrstica - določitev četrtega izreza. Ne pozabite na prevleko opeke in pravilno izbiro opečnih plošč za dimni kanal.
Polaganje vratu in konice
Deseta vrstica je oblikovana tako, da tvori vrat dimnika. Njena velikost je v neposredni sorazmerju z njegovo višino.
Nasvet: ne pozabite upoštevati vseh zahtev in standardov za višino naprave nad streho, saj to neposredno vpliva na delovanje kamina in peči.

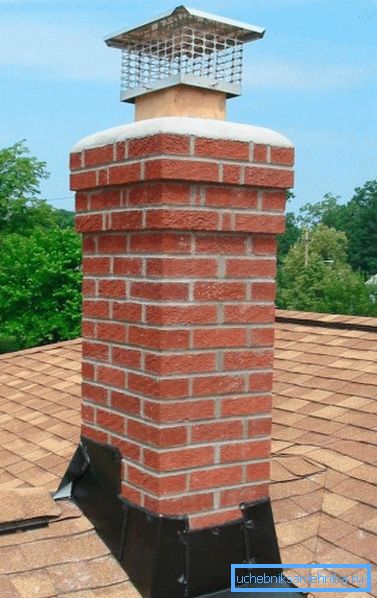

Naredite vrh, po oblikovanju vratu. Delo se ne razlikuje od polaganja mehkih, tako veliko dela za vas ne bo. Po tem, dvignite in namestite pokrovček ali letalo na njej.
Zaključek
Odstranjevanje izpušnih plinov iz peči, kaminov ali kotlov je pomemben korak pri zagotavljanju toplote doma. V tem primeru bi morali biti v skladu z zahtevami in predpisi, da bi zagotovili varno interakcijo z grelno napravo. (Glej tudi članek Kanalizacija v koči: funkcije.)
Ta članek je pregledal standardni opečni dimnik, ki ga najdemo danes v številnih zasebnih hišicah. Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
