Pipe 100x100x4: proizvodnja, uporaba, regulativni dokumenti
Kakšna je specifična teža cevi 100 na 100 za 4 milimetre? Kako je izdelan in za kakšen namen se uporablja? Ali obstajajo regulativni dokumenti, ki urejajo njegovo proizvodnjo? Poskusimo odgovoriti na ta vprašanja.
Standard
Za začetek ugotovimo, kaj bi morala biti naša cev po GOST.
In tukaj nas takoj pričakuje presenetenje:
- Na splošno morajo biti cevi iz jeklenih profilov izdelane v skladu s tehničnimi zahtevami, določenimi v GOST 13663-86. Dokument vsebuje seznam uporabljenih proizvodnih tehnologij in jekla, ki se v tem primeru uporabljajo.
- GOST 8639-82 dopolnjuje prejšnji dokument: vsebuje vse vrste kvadratnih cevi brez izjeme.
Kakšno presenečenje? In dejstvo, da drugi dokument za velikost 100x100 zagotavlja različice z debelinami sten 6.0, 7.0, 8.0 in 9.0 milimetrov.
Nadaljnje iskanje v regulativni dokumentaciji nas pripelje do nepričakovanega zaključka: izdelek s parametri 100x100x4 sploh ni cev, ampak (citiram) jekleni ukrivljeni kvadratni profil za gradbene objekte. In to ureja svojo proizvodnjo (ter tehnične pogoje in obseg) povsem drugačen dokument - GOST 30245-2003.
Koristen: ta standard velja ne le za kvadratne, ampak tudi za pravokotne profile. Največje velikosti, ki so jim na voljo, so 350x300 in 400x200.
Asortiman
Sortiment v GOST vsebuje, med drugim, specifično težo kvadratne cevi 100x100x4. Pravzaprav, navedite opis več priljubljenih standardnih velikosti profilov, ki jih vsebuje standard (glejte tudi članek Profil cev 100x100: glavne značilnosti in značilnosti uporabe).
| Stran mm | Debelina stene mm | Teža na meter, kg |
| 40 | 2.0 | 2.31 |
| 2.5 | 2.82 | |
| 3.0 | 3.30 | |
| 3.5 | 3.76 | |
| 4.0 | 4.2 | |
| 50 | 2.0 | 2.93 |
| 2.5 | 3.60 | |
| 3.0 | 4.25 | |
| 3.5 | 4.86 | |
| 4.0 | 5.45 | |
| 4.5 | 6.02 | |
| 5.0 | 6.56 | |
| 5.5 | 7.07 | |
| 6.0 | 7.56 | |
| 60 | 2.0 | 3.56 |
| 2.5 | 4.39 | |
| 3.0 | 5.19 | |
| 3.5 | 5.96 | |
| 4.0 | 6.71 | |
| 4.5 | 7.43 | |
| 5.0 | 8.13 | |
| 5.5 | 8.80 | |
| 6.0 | 9.45 | |
| 80 | 3.0 | 7.07 |
| 3.5 | 8.16 | |
| 4.0 | 9.22 | |
| 4.5 | 10.26 | |
| 5.0 | 11.27 | |
| 5.5 | 12.25 | |
| 6.0 | 13.24 | |
| 6.5 | 13.86 | |
| 7.0 | 14.72 | |
| 7.5 | 15.56 | |
| 8.0 | 16.36 | |
| 100 | 3.0 | 8.96 |
| 3.5 | 10.36 | |
| 4.0 | 11.73 | |
| 4.5 | 13.08 | |
| 5.0 | 14.41 | |
| 5.5 | 15.71 | |
| 6.0 | 16.98 | |
| 6.5 | 17.94 | |
| 7.0 | 19,12 | |
| 7.5 | 20.27 | |
| 8.0 | 21.39 |
Očitno je, da za uporabo te tabele za izračun teže cevi 100x100x4 določene dolžine, je potrebno množico mase pomnožiti z oblikovanjem. Recimo, 24 tekočih metrov tehta 24 x 11,73 = 281,52 kg.

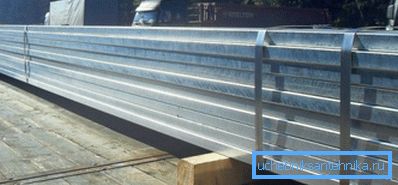

Če želite preračunati tono jekla na meter, boste morali opraviti obratno obratovanje - razdelite 1000 kg za 11,73 kg / m; rezultat v tem primeru znaša 85,25 m.
Zahteve
Ugotovimo, katere zahteve GOST 30245-2003 nalaga na izdelke, proizvedene v skladu z njo:
- Dokument vsebuje zahteve glede sestave in kakovosti jekla, ki se uporablja v proizvodnji. Celoten seznam je precej velik; dokument med drugim kaže, da je treba na zahtevo za dostavo označiti razred jekla.
- Izkrivljenost profila v obeh ravninah ne sme presegati 1 mm na linearni meter.
- Vrtenje trdnega profila ne more biti več kot 0,5 mm / linearni meter +2 mm za celotno dolžino.
- Konveksnost in konkavnost zidov ne sme presegati 1% nominalne velikosti.
- Konci so rezani pod pravimi koti.
- Dovoljena odstopanja od nazivne velikosti določajo njegova vrednost.
| Velikost, mm | Toleranca |
| Do 100 | +1%, -1%, vendar ne več kot 0,5 mm |
| Več kot 100 | +0,8%, -0,8% |
- Profili so dobavljeni z dolžino 4 - 12 (v dogovoru s stranko - 4 - 13) metrov. Dolžina je lahko neizmerna, dimenzijska in večdimenzionalna; v zadnjih dveh primerih je dovoljeno odstopanje, ki ne presega +60 mm.
- Nepogrešljive so sončniki, razpoke in globoka tveganja na površini. Manjše napake (hrapavost, vdori itd.) So dovoljene, vendar le, če izdelek ne vodijo prek meja največjih dopustnih odstopanj.
- Z vidika proizvodne tehnologije so vsi profili, ki ustrezajo temu GOST, elektrolizirani, v skladu z besedilom dokumenta pa šive lahko varijo le visokofrekvenčni tokovi. Šiv mora biti nameščen na razdalji najmanj 4t od vogala, pri čemer je t debelina stene.
- Po varjenju se vzdolžni šiv očisti zunaj odrezka (ki se dvigne nad ravnino strjene taline). Preostali bari se ne morejo dvigniti nad površino za več kot 0,5 mm s steno do 4 mm in 1 mm z večjo debelino.
- Končno je ključna razlika med profiloma in cevi: ker se ne uporabljajo za prevoz tekočin in plinov, so dovoljeni nenavarjeni deli vzdolžnega šiva. Njihova dolžina ne sme presegati 50 mm na tekalni meter, dolžina enega odrezanega dela pa ne sme biti večja od 20 mm.
Pojasniti: dovoljeno je, da z lastnimi rokami odpravite napake, pri tem pa uporabite ročno varjenje z elektromagnetnimi polji. Ponovno varjeni šiv očistimo iz žlindre in razrežemo.
Proizvodnja
Spet: vsi izdelki, izdelani po GOST 30245-2003, so elektrolizirani, izdelani iz okrogle palice, varjene z visokofrekvenčnimi tokovi, z oblikovanjem v valjih.
Skratka, proces izgleda takole:
- Surovina za proizvodnjo je trak - jekleni trak dostavljen v zvitkih. Ponovno se namesti na tuljavo z vrenjem prečnih šivov, da se zagotovi kontinuiteta proizvodnje.
- Naslednja faza je oblikovanje z zvitki okroglega gredice. Poteka več valjev z zvitki, trak se valja v cev - še vedno odprta.
- Potem je cev varjena. Visokofrekvenčni vrtinčni tokovi segrejejo zvarno površino na tališče. Ta način varjenja se ugodno razlikuje od alternativ - lok v okolju argona in varjenja z elektronskim snopom - pri visoki hitrosti; to zagotavlja nizke stroške in posledično razumno maloprodajno ceno.
- Okrogla gredica prehaja valje, ki tvorijo kvadratni profil.
- Zadnja stopnja razreže neskončni profil na segmente želene dolžine, poteka kontrolo in premakne končni izdelek v skladišče.
Uporaba
Navodila za izbiro obsega uporabe izdelkov neposredno sledijo iz opisa standarda, s katerim se izdelajo kvadratni profili. Uporabljajo se v gradbeništvu kot konstruktivni elementi, ki morajo imeti precejšnjo togost z minimalno težo.
Tukaj morate narediti majhen lirski odmik in razložiti razliko med ključnimi operativnimi lastnostmi krožnih in oblikovanih cevi.
- Okrogel profil omogoča maksimalen notranji prerez z najmanjšo površino stene. Očitno bo to najbolj koristno za prevoz tekočin in plinov.
Praktična posledica: najmanjša površina sten zagotavlja maksimalno natezno trdnost pri njihovi fiksni debelini. Zato so vse glavne naftne in plinovodne cevi, katerih tlak je na stotine atmosfere - okrogle.
- Kvadratni in pravokotni profili, na drugi strani, zagotavljajo največjo togost.
Zaradi česa?
Naj naredimo majhen vizualni prikaz:
- Poberi ravnatelja jekla.
- Postavite ga na rob mize, tako da je polovica ravnila na zunanji strani namizja.
- Pritrdite rob, ki leži na mizi, in rahlo pritisnite na prostem koncu ravnila. Povlekla se je, kajne?
- Sedaj postavite to vrstico na rob in ponovite poskus. Rezultat je malo predvidljiv, kajne? Z največjim možnim naporom ne boste povzročili najmanjše deformacije.
Če je upogibna sila usmerjena pravokotno na obe strani cevi, sta njegova dva stena v vlogi takega ravnila. Največja togost z najmanjšo težo, se spomniš?
Zato tipične aplikacije:
- Stojala za nadstreški, vetroporne ovire, avtobusne postaje.
- Nosilni nosilci montažnih stanovanjskih, industrijskih in upravnih stavb.
- Nagibi nosilne kovine, ki so zasnovani za znatno obratovalno obremenitev.
Zaključek
Upamo, da bo uporaben material, ki ga bralec opozori, koristen.
Če katera koli vprašanja ostanejo neodgovorjena - morda bo v priloženem videoposnetku v tem članku. Uspehi v gradbeništvu!
