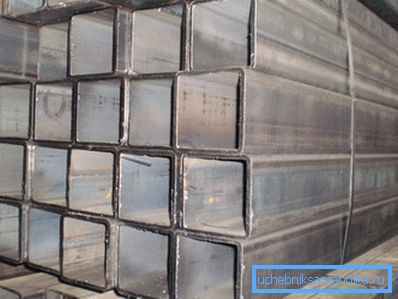

Pipe 160 do 160: podroben pregled in obseg

Cevi za profil se zelo razlikujejo od njihovih "okroglih kolektorjev". Pravokotne, kvadratne ali ovalne oblike onemogočajo njihovo uporabo kot na primer vodovodni ali kanalizacijski cevovod, vendar odpirajo številne druge možnosti. Zlasti ploski robovi omogočajo, da se uporabljajo za konstrukcijo okvirjev za različne strukture.

Regulativne zahteve za profilno cev

Tudi če se bo cevovod uporabil v poslovne namene, vse delo pa bo potekalo ročno, ne bo prišlo do tega, da bi se seznanili s standardi.

Izberete lahko več takih dokumentov hkrati, ki se nanašajo na značilnosti, pravila označevanja, postopek proizvodnje in shranjevanja kvadratnega plinovoda:

• GOST 8639-68 - dokument prikazuje razpon na kvadratni plinovod, določa pravila o označevanju in osnovne zahteve za geometrijske dimenzije;
• GOST 8639-82 - vsebuje iste podatke z manjšimi spremembami;

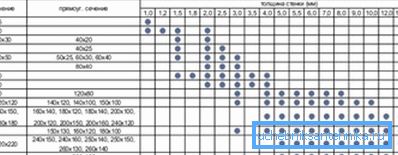

• GOST 30245-2003 - zadnji regulativni dokument, ki je podatke združil ne le s cevovodom s kvadratom, temveč tudi s pravokotnim odsekom. Poleg tega so se v proizvodni mešanici pojavile nekatere nove velikosti, ki niso bile v dokumentih prejšnjih let. Poleg geometrijskih značilnosti je masa plinovoda navedena tudi v proizvodni mešanici, na primer teža oblikovanega cevi 160x160x6 znaša 28,29 kg / meter. m

Zahteve za geometrijske značilnosti

Profilne cevovode se pogosto uporabljajo kot nosilne konstrukcije, zato ima posebno pomembno vlogo upoštevanje geometrije odseka vzdolž celotne dolžine.

V skladu s tem so zahteve precej težke:

• kot med stenami cevovoda mora biti enako 90 °. Največja napaka je 1,5;

Bodite pozorni! Če se presek cevovoda zelo razlikuje od kvadrata, bo slabše upreti deformaciji vrtenja. To lahko vpliva na moč strukture kot celote.

• dovoljena ukrivljenost površine cevovoda je 1 mm / 1 m dolžine, na podlagi te omejitve se izračuna celotna dopustna ukrivljenost po celotni dolžini;
• dovoljena torzija se izračuna po formuli 2 mm + 0,5 mm • L, kjer je L dolžina celotne cevi;
• Poleg tega je pravokotnost reza nadzorovana. To pomeni, da morajo biti dolžine na vseh obrazih enake (odstopanje po dolžini je dovoljeno do +60 mm za cevovode z več in več dolžinami);
• debelina stene se mora ujemati s ploščo, iz katere je nastala cev. Ta parameter močno vpliva na težo, zato je teža cevi 160x160x6 28,29 kg / bar. m, vendar s povečanjem debeline le 1 mm se ta številka poveča že na 32,31 kg / bar. m

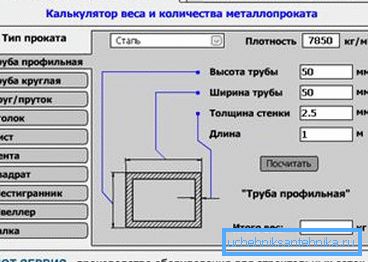

Bodite pozorni! Natančneje, težo cevovoda se lahko določi z uporabo posebnih spletnih kalkulatorjev. Torej lahko upoštevate ne le geometrijo profila, temveč tudi material, iz katerega je izdelana cev.

Posebno pozornost posvečamo polmeru zaokroževanja. Standard določa, da polmer ukrivljenosti ne sme preseči dvakratne debeline kovine.

Seveda v tem vprašanju obstaja določena toleranca, obseg dovoljenih vrednosti polmerov ukrivljenosti je odvisen od debeline stene:

• pri debelini manj kot 6,0 mm mora biti vrednost polmera ukrivljenosti v območju od 1,6 do 2,4 debeline kovin;
• pri debelini 6,0 - 10,0 mm, polmer ne sme presegati 2,0 do 3,0 debeline stene;
• če je debelina večja od 10 mm, je lahko vrednost polmera v območju od 2,4 - 3,6 debeline kovin.

Kar zadeva višino preseka, če ne presega 100 mm, je odstopanje ± 0,8%. Če je velikost profila večja od 100 mm, napaka ne sme presegati ± 1% (najmanjša vrednost ± 0,5 mm).

Tehnološke zahteve

Poleg natančnega upoštevanja geometrijskih dimenzij mora profilna cev izpolnjevati tudi več drugih meril. Tovrstne kazalnike, kot so kakovost reza, lokacija zvarov in njena trdnost, se nujno preverijo.

Bodite pozorni! Kar zadeva kakovost reza, potem obstaja pogled na prisotnost bruhov. Da kupcu ni treba očistiti z lastnimi rokami, se odstranijo tudi v tovarni.

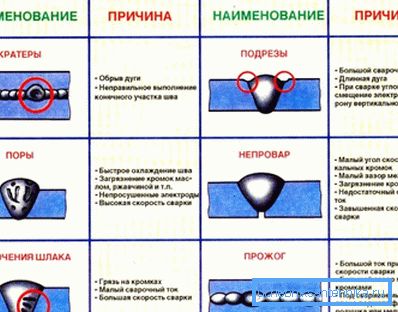

Zlasti skrbno nadzorovan zvara, ker je v teoriji to najbolj nevarno mesto v cevovodu. V primeru nepopolnega varjenja, neskladnosti s tehnologijo varjenja, se lahko cev preprosto poruši pod obremenitvijo.

Da bi se temu izognili, morate upoštevati ta pravila:

• Zvar mora biti nameščen stran od cevovodne plavuti. Najmanjša razdalja je 4-kratna debelina kovine;
• Pomanjkanje penetracije je dovoljeno (tj. kraji, kjer robovi šiva ne ustrezajo). Dovoljena je do 50 mm nepopolne penetracije na dolžino 1 m, vendar je največja dolžina enega takšnega odseka omejena na 20 mm;

• natezna trdnost šiva mora biti 95% trdnosti kovine, iz katere je izdelana cev. Stroški napake so lahko previsoki;
• tako da zvar ne ovira namestitve, iz njega se odstrani bruh (samo zunaj). Če debelina stene ne presega 4 mm, se šiv ne sme dvigniti nad kovino za več kot 0,5 mm, debelino več kot 4 mm, dopustna višina se poveča na 1,0 mm.

Tudi v fazi sprejemanja se izvede povsem vizualni pregled kovinske površine. Neželeno je, da ima kovina globoke serife, debelo plast ali rje. Ti pojavi so dovoljeni, vendar pri čiščenju cevovoda ne smejo vplivati ​​na debelino. Podrobnejša navodila za nadzor kakovosti so v samem standardu.

Izbira materiala za profilno cev

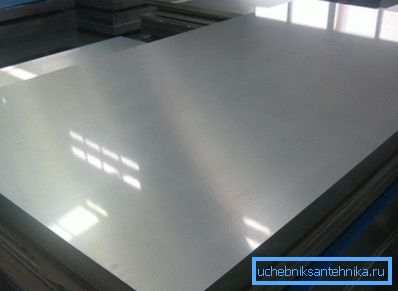

Izhodni material za kvadratno cev je pločevina, to je glavna zahteva GOST 30245-2003.

Kar se tiče materiala, je izbira med različnimi razredi jekla, ki se najpogosteje uporabljajo:

• gradbena jekla;
• nizka legirana jekla;
• ogljik;
• splošni namen.

Glavni kriterij za izbiro materiala so pogoji delovanja cevi.

Primeri uporabe kvadratne cevi

Zaradi visoke trdnosti so profilne cevi zasnovale vredno konkurenco za običajne kanale in I-žarke. To olajša majhna teža takšnega plinovoda, saj je teža profilne cevi 160x160x5 23,83 kg / pog. m

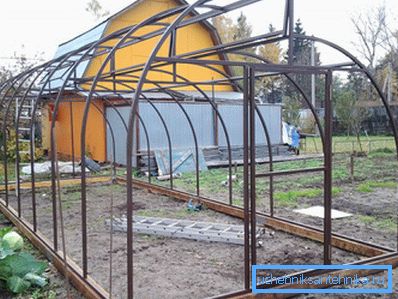

V večini primerov se valjanje profil uporablja kot lahke strukture okvirja, kot so lope, rastlinjaki, corrals in t. D. manjše velikosti se lahko uspešno uporabljajo za gradnjo elegantno in trajnih senčila, nadstreški, ograje na primestnih območjih.

Večja velikost se pogosto uporablja v PGS. Na primer, kvadratna cev z velikim prečnim prerezom lahko deluje kot stalna oplata. Zaradi tega se čas gradi na običajnih lesenih opažih in povečuje moč strukture.

Povzemanje

Profilne cevi - zelo priljubljen gradbeni material. Zaradi lastnosti visoke trdnosti se lahko učinkovito uporabljajo ne samo v zasebni konstrukciji, temveč tudi v pesek in gramozni mešanici (glej tudi članek Prub PE - značilnosti materiala in različne montažne možnosti).

Informacije v članku bodo pomagale narediti splošen vtis o kvadratnih ceveh in določiti izbiro velikosti.

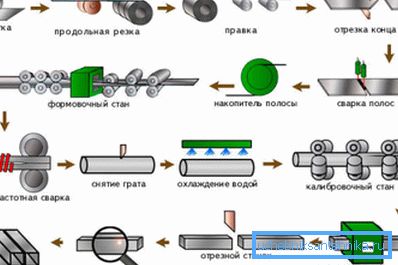

Videoposnetek v tem članku prikazuje glavne faze proizvodnje kvadratnega plinovoda.
