Pipe 40x40: kako izbrati gredice za močno kovinsko

20-10-2018
Cevi

Ena od vrst oblikovanih cevi je kvadratna cev 40x40. Ti izdelki imajo glede na namen in področje uporabe različne tehnične lastnosti, zlasti debelino in težo. Navodila v članku bodo pomagala novim obrtnikom, ki želijo to kovinsko konstrukcijo z lastnimi rokami, izbrati model, ki ga potrebujejo, od celotnega razpoložljivega območja.

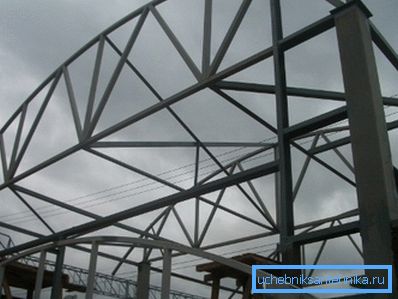

Kvadratne oblike so nepogrešljive za razporeditev okvirja

Tehnične specifikacije

Splošni opis

Cev 40-40: 2 mm in večja debelina, za razliko od okrogle sorte teh izdelkov, se ne uporablja za ureditev vodovodnih cevi, ogrevalnih sistemov in podobnih inženirskih omrežij.

Fotografije profiliranih cevi s profilom 40x40 mm

Glavna sila uporabe je postavitev kovinskih konstrukcij in uporaba kot glavni nosilni element pri gradnji raznih stavb.

Oblikovani izdelek ima naslednje značilnosti, ki jih ločujejo od okroglih cevi in ​​polno valjanih kovin:

  • notranji prazen prostor;
  • stiffeners

Zahvaljujoč temu ima 40-40 4 in 5 mm debela cev naslednje nesporne prednosti:

  1. Visoka upogibna upornost.
  2. Dobro odporen.
  3. Majhna teža (na primer, teža 1 metra 40x40x2 cevi je večkrat manjša od teže polnega telesa podobne velikosti).

Zaradi zgoraj naštetih lastnosti je mogoče znatno zmanjšati porabo kovin v strukturi brez zmanjšanja trdnosti. To omogoča izgradnjo bolj zapletenih in višjih stavb na manj masivni podlagi.

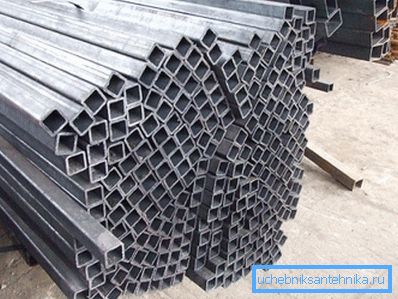

Kombinacija nizkih stroškov in odlične zmogljivosti je izdelek zelo priljubljen

Bodite pozorni! Zaradi manjše količine začetnega materiala se uporablja za izdelavo profilne cevi, je cena končnega izdelka nižja od podobnih polnih delov.

Kot surovine se običajno uporabljajo jekla različnih razredov, ki se razlikujejo glede na moč.

Pipe 40-40 Debelina 3-5 milimetrov proizvajajo naslednje tehnologije:

  • z valjanjem vroče gredice skozi valjarno;
  • z žigom jeklene pločevine in poznejšim varjenjem vzdolžnega šiva.

Parametri teže

Da bi pravilno izračunali moč in druge potrebne inženirske parametre bodoče kovinske konstrukcije, je treba natančno poznati maso posameznih elementov.

Navsezadnje se lahko teža 1 metra cevi 40 x 40 x 3 mm bistveno razlikuje od podobnega parametra v izdelku z debelejšo ali tanjšo steno, kar bo zahtevalo spremembe pri pripravi arhitekturnega projekta.

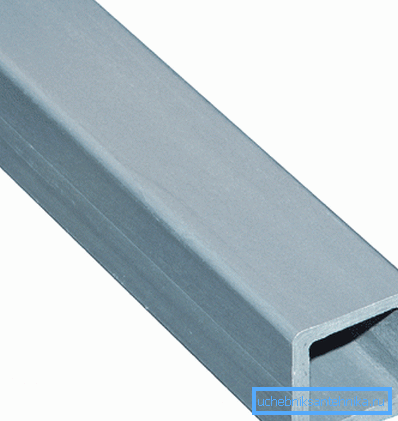

Teža in trdnost dela sta odvisna od debeline stene.

Na primer:

  • teža izdelka 40x40x1 - 1,21 kg (en teče meter);
  • teža cevi 40x40x2 - 2,33 kg;
  • teža cevi 40x40x3 - 3,36 kg;
  • teža cevi 40x40x4 - 4,3 kg;
  • masa dela 40x40x5 - 5,16 kg;
  • teža dela je 40x40x6 - 5,92 kg.

Bodite pozorni! Dolžina izdelkov ni urejena z nobeno gradbeno kodo in je odvisna od proizvajalca. Večina proizvajalcev ponuja storitev za rezanje profilnih cevi na odseke želene dolžine, kar olajša njihov prevoz, skladiščenje in namestitev.

Državni standardi in specifikacije

Značilnosti in lastnosti potrošnikov profilnih cevi so jasno urejene z državnimi standardi in tehničnimi specifikacijami, ki jih določijo ustrezni dokumenti, ki jih morajo izpolnjevati vsi proizvajalci.

Na primer, teža cevi 40-40-2, ki jo proizvaja Združenje za proizvodnjo Severstal, in težo izdelka, ki ga proizvaja Samara metalurški obrat, se ne sme razlikovati.

To omogoča končnemu uporabniku, da združi te ali druge izdelke v eni kovinski strukturi brez dodatnega nadzora in preverjanja lastnosti vsake od njih.

Te ali druge parametre se lahko naučite s preučevanjem naslednjih smernic:

  • TU 14-2P-328-97 - za jeklene upognjene cevi z električnim varjenim šivom;
  • TU 14-157-95-2007 - za pocinkane jeklene cevi s kvadratnim in pravokotnim prečnim prerezom, izdelane z električnim varjenjem;
  • TU 14-105-737-2004 - za oblikovane električne varjene cevi iz ogljika ali nizko legiranih jekel, ki se uporabljajo v različnih industrijskih panogah in proizvodnji pohištva.

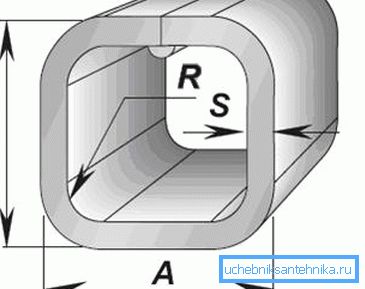

Vse parametre izdelka urejajo GOST in TU

Razlike med cevmi po GOST in TU

Standardni kvadratni profil cevi 40x40 mm, ne glede na debelino stene, je iz navadnega jekla. Le metode tako imenovane deoksidacije se razlikujejo.

Izstopajte:

  • pol mirno jeklo;
  • mirno jeklo;
  • vrelo jeklo.

Te parametre surovin urejajo GOST 380 in 1050.

Glavna področja uporabe cevi, ki ustrezajo državnim standardom:

  • proizvodnja kovinskih konstrukcij z različno kompleksnostjo;
  • izdelava okvirjev za oblazinjene in druge vrste pohištva;
  • v drugih panogah strojništva in težke industrije.

V nasprotju z zgoraj navedenimi izdelki je profilirana cev, izdelana po specifikacijah, okoli 10% težja. Debelina stene je od 5 do 8 mm. Najpogosteje gre za dimenzijske izdelke (dolge 12 metrov), vendar se lahko, tako kot v prejšnjem primeru, v proizvodnem procesu razrežejo na potrebno dolžino. Glavna razlika je nižja cena.

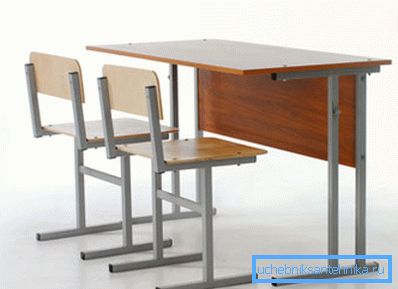

Kvadratna cev je odlična za izdelavo pohištva

Ta vrsta podrobnosti se najpogosteje uporablja za:

  • pohištvo;
  • proizvodnja različnih dekorativnih elementov, ki se uporabljajo za notranjo dekoracijo prostorov;
  • v kmetijstvu in v nekaterih panogah.

Neodvisna proizvodnja kovinskih konstrukcij

Prednosti kovinskih okvirjev v konstrukciji

Kovinski okvirji iz 40-40 mm jeklene profilne cevi imajo številne prednosti:

  1. Nizka cena. Kot je znano, so stroški posamezne gradnje v veliki meri odvisni od uporabljenih materialov in uporabljenih gradbenih tehnologij. Ocena gradnje hiše na okvirni tehnologiji bo večkrat manjša od istega izračuna za zgradbo, ki se gradi na klasičen način.

Bodite pozorni! Leseno stanovanjsko ohišje bo še cenejše, v tem primeru pa trpe trdnost in trpežnost.

  1. Visoka hitrost vgradnje. Z uporabo profilne cevi je mogoče skoraj prepolniti obdobje, v katerem bo hiša zgrajena.
  2. Med gradnjo stavbe ali strukture, ki uporablja okvirno tehnologijo z uporabo profilne cevi, ni potrebno izvajati "mokrih" gradbenih procesov (z izjemo polaganja temeljev). S tem se zmanjša delovna intenzivnost in zmanjša čas namestitve.
  3. Okvirna hiša iz profilne cevi se sploh ne skrči. Zato ga lahko začnete takoj dekorirati po zaključku gradnje "škatle".
Lahko si zgradite zanesljiv okvir za vaš dom ali garažo.

Faze in značilnosti dela

Celoten postopek namestitve kovinskih okvirjev iz kvadratnih cevi je mogoče zmanjšati na tri glavne operacije:

  1. Dolžina potrebne dolžine se meri od kovinske cevi in ​​odrezana. Za to lahko uporabite rezalnik ali brusilnik plina (odvisno od debeline stene kupljenih delov).
  2. Po potrebi upogibne cevi. To je potrebno, da se jim zagotovi potreben polmer. Orodje je ročni ali avtomatski cevni upogibalnik za upogibne cevi. Lahko se obrnete na vodovod iz oddelka za stanovanja ali v posebni delavnici, kjer ste nagnjeni k posebni opremi, ne da bi kršili integriteto svoje notranje strukture.
  3. Nastale dele je treba variti v eno strukturo. Prepričajte se, da končni izdelek jasno ustreza prejšnji risbi.

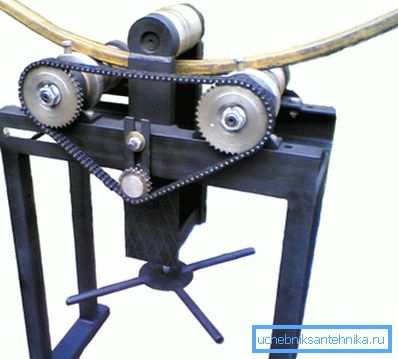

Za upogibne dele potrebujete posebno napravo.

Zaključek

Kvadratne cevi so odličen material za gradnjo, s številnimi prednostmi. Da pa bi bil končni proizvod močan in trpežen, je treba izbrati debelino preseka in stene ter izračunati moč ob upoštevanju teže cevi. V nasprotnem primeru morebitno uničenje strukture.

Za več informacij o gradnji stavb na tehnologiji okvirja z uporabo profiliranih kovinskih konstrukcij lahko najdete v videoposnetku v tem članku.
