Pipe fittings: vrste in naprave

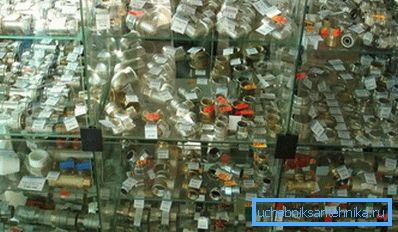

Ta članek je kratek pregled glavnih vrst pribora za vodo na trgu. Seznaniti se moramo s svojim izgledom in napravo. Poleg tega se bomo dotaknili osnovnih načel namestitve montažne opreme v vsakem posameznem primeru.

Gremo ...

Enodelni priključki

V to kategorijo spadajo vse vrste varjenih in spojenih spojev.

Baker

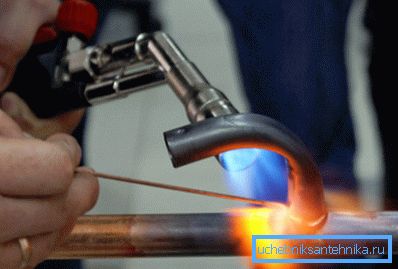

Bakrene cevi in ​​pribor za sisteme ogrevanja in oskrbe z vodo se montirajo s spajkanjem.

Kako izgleda ta proces?

• Cev in okov se segrevata s plinskim gorilnikom in s pomočjo fluksa očistita oksidno folijo.
• Nato v baklo gorilnika spustite spajkalno palico. Zaradi kapilarnega učinka talina napolni celotno votlino. Po hlajenju povezava ostane tesna.

Upoštevajte: bakreno vodovodno napeljavo je mogoče sestaviti tudi na zložljivih okovih, katerih konstrukcijo bomo obravnavali kasneje.

Polipropilen

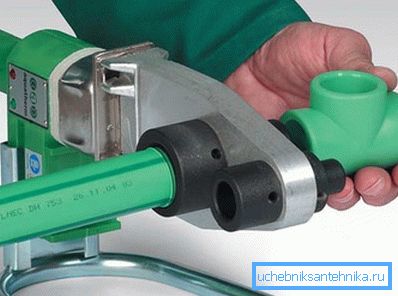

Priključki za cevi propilena so pritrjeni z nizko temperaturnim varjenjem s spajkalnikom, segreto na temperaturo 240-250C.

1. Konec cevi je nameščen v vtičnici spajkalnika. Istočasno se pritrdi na drugi del grelnega elementa ustreznega premera.
2. Ko se površine raztopijo, se kombinirajo z gladkim premikom naprej. Vrtenje in vsak premik po vstavitvi cevi, pod strogo prepovedjo: dramatično poslabšujejo kakovost spajkanja.

Koliko časa se morajo cevi in ​​oprema za PP cevi segreti in ohladiti, je odvisno od njihovega premera.

Nujnost: cevi, ojačene z aluminijem, pred varjenjem očistimo iz ojačitvene plasti na mestu prihodnje povezave.

Polietilen

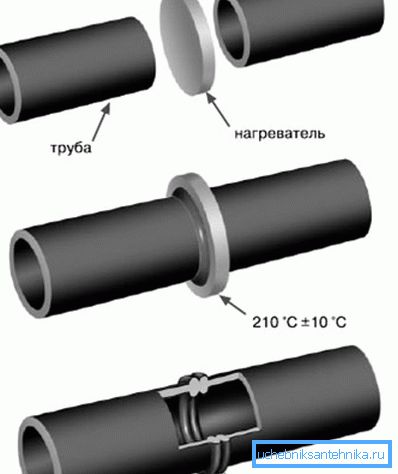

Polietilenske vodovodne cevi in ​​priključki za varjenje so prav tako priključeni z uporabo nizko temperaturnega spajkalnika; vendar sklep ni izpuščen, temveč se izplakne.

1. Konci povezanih delov se pritisnejo na površino grelnega elementa.
2. Po taljenju se med seboj povežejo in držijo za nekaj sekund z majhnim zadržanjem.

Mehanske in hidravlične naprave za centriranje in vpenjanje se uporabljajo za tlačne cevi in ​​cevi z velikim premerom: njegova sila lahko doseže na stotine kilogramov.

Kovinska plastika

Tako imenovani pritiskalni elementi za kovinsko plastiko so nameščeni brez možnosti naknadne demontaže. Konec cevi je nameščen na vgradni napravi, opremljen z obročastimi gumijastimi tesnili, nato pa je s posebnimi kleščami zatesnjen s tulcem iz nerjavečega jekla.

Ta vrsta povezave velja za najbolj zanesljivo in po mnenju večine vodovodarjev primerja ugodno s kompresijo, saj ne pušča vroče vode in ogrevanja.

Pri nameščanju je vredno razmisliti o nekaj plasteh:

1. Cev mora biti popolnoma okrogla.. Ovality bo pripeljala do dejstva, da ga postavite na vgradnjo, drsite O-obroče.
2. Poleg tega je pred montažo nujno potrebno odstraniti notranji posnetek. Razlog je enak.

Split pribor

Jeklo

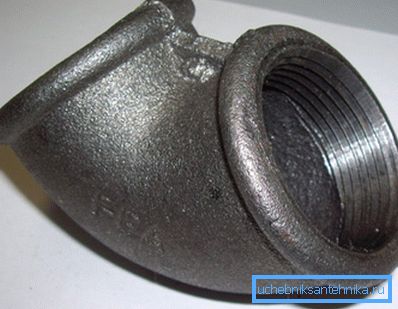

Pred nekaj desetletji so bili najpogostejši pribor iz litega železa in medenine; sedaj se skupaj z jeklenimi cevmi postopoma nadomestijo s sintetičnimi materiali. Za tesnjenje navojnih priključkov se uporablja lan (pogosto z impregnacijo barve ali tesnila) in sintetičnih vlaken (Tangit Unilok in njegovi analogi).

Vendar: navojni priključki za plinske cevi so nameščeni s FUM trakom, ki zagotavlja odlično tesnjenje pri nizkih tlakih.

Poleg jekla iz navoja lahko za jeklo uporabljamo tudi zavorne spojke: matico z obročastim obročkom razbije gumijasto ali silikonsko tesnilo. Glavna zahteva pri uporabi ustreznih fitingov je gladka površina cevi in ​​popolna pomanjkljivost ovalnosti.

Baker

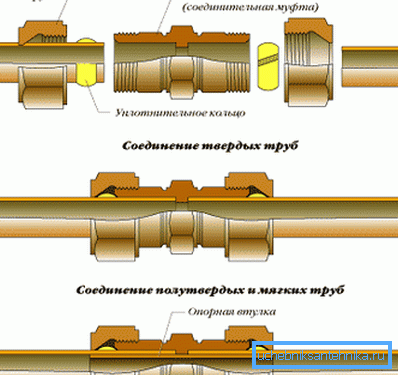

Kompresijsko okovje za baker primerjamo z varjenimi z enostavno namestitvijo z uporabo orodij pri roki.

Za montažo je potreben le par ključev ali ključi. Pri privijanju maticne matice je cev z obročastim obročem; tesnost je zagotovljena s plastičnostjo kovine. Pri žarjenih žarnicah je zasnovan trn, ki jim ne omogoča, da bi se zmečkali, ko se zaviha.

Kovinska plastika

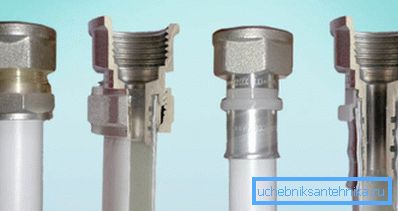

Stiskanje

Tesnjenje, tako kot pri stiskalnici, je opremljeno s parom O-obročev. Le mehanizem za stiskanje je drugačen: kot pri bakru je opremljen s splitnim obročem, ki je stisnjen, ko je matica zategnjena.

Kot smo že omenili, se shema stiskanja šteje za nezanesljivo: pri vroči vodi in ogrevanju po določenem številu ciklov ogrevanja in hlajenja povezava pušča. Avtor je po mnenju avtorja absolutno nezaslužen: tipičen razlog za uhajanje je groba napaka med montažo.

Vidite, pritisk potrebuje uporabo posebnih klešč; cena instrumenta - najmanj 8-12 tisoč rubljev - je nerazumno, da jo kupite za enkratno popravilo.

Od tu dve praktični posledici:

1. Montaža kovinske plastike s takšnimi spojinami opravljajo strokovnjaki;
2. Ne prihranijo pri drugih orodjih in tehnoloških operacijah, zlasti pri umerjanju in posnemanju.

Stiskalnice so pogosto povezane z ovalnim koncem, žaganim z žico. V tem primeru so obročki tesnila neusmiljeno izvlečeni iz žlebov in se globlje premaknili v telo. Tesnost zagotavlja samo polietilen, ki pri segrevanju postane zelo plastičen.

Pritisni

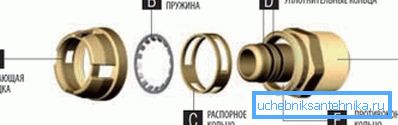

Ta zasnova se razlikuje le v fiksirnem mehanizmu cevi: pritrjena je z vzmetnim obročem z navzven usmerjenimi kraki. Tesnino in tu je na voljo par gumijastih obročev. Zato je očitno navodilo: pri sestavljanju cevovoda z lastnimi rokami so v tem primeru potrebni kalibriranje in posnemanje.

Polietilen

Poleg varjenja se v sklopu polietilenskih cevovodov lahko uporabljajo tudi stiskalni spoji. Za tesnost so odgovorni gumijasti obročki, ki so nam že znani.

Valovita nerjavna jekla

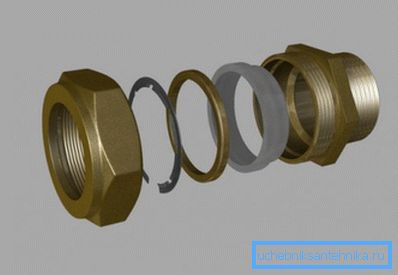

Zasnova povezave je skoraj enaka prejšnji: cev je zatesnjena s silikonskim tesnilom, ko zategnete matico.

Premazan polietilen

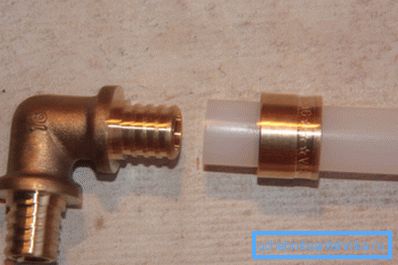

Vgradnja je običajna vgradnja kostnega očesa. Tesnost je zagotovljena z mehanskim pomnilnikom prepletenega polietilena: raztegnjenega s podaljškom, v nekaj minutah se vrne na svojo prejšnjo velikost.

Zaključek

Upamo, da bo opis predstavljenih modelov pomagal bralcu pri izbiri materialov za prihodnja popravila ali gradnjo (glej tudi članek Objavljanje v ceveh: tehnologija namestitve za maksimalno varnost).

Kot vedno, video v tem članku vsebuje dodatne tematske informacije. Uspehi!
