Pipe inčni navoj - funkcije in način rezanja

26-01-2018
Cevi

Jeklene cevi za vodo lahko povežete ne samo z varjenjem, temveč se pogosto uporabljajo tudi za to nit. Njena kakovost in odnos z osjo izdelka sta pomembna pri namestitvi sistemov. Uporaba matrice in pip ni vedno priročna, zato je najpogosteje razrezana z dleto, nameščeno na stružnici.

Zunanji navoj cevi

Splošne informacije

Običajno je vijačni utor s konstantnim presekom in prečnim prerezom. Uporablja se na površini delov cilindrične ali rahlo konične oblike, na primer lahko so vijaki, vijaki in na površini z njimi povezanih delov - matice (glej tudi izdelek cev za toplo pod: kako izbrati optimalno vrsto in jo pravilno položiti).

Cevni navoj 1 2 in. Mm je 21,25 mm.

Doma najpogosteje naletimo na cilindrične niti cevi. V našem primeru, skupaj z metriko, tudi palec uspešno uporablja.

Metrično Njegove glavne značilnosti so smola, kar pomeni razdaljo med poševnimi ali grebeni, izraženimi v mm, in premerom.
Inch
  1. V tem primeru gost na cevni palčni navoj poudarja glavni parameter - premer, ki je izražen v centimetrih ali njegovih delih, pa tudi število zavojev, razrezanih na to dolžino. Primer je cilindrični navoj cevi, ki ga pogosto najdemo v trgovinah in na trgih.
  2. Tukaj moramo upoštevati nenavadno enoto merjenja - tako imenovani "cevni palec", ki ustreza 33,25 mm. Izkazalo se je z dodajanjem notranjega premera in debeline obeh sten izdelka.

Kot rezultat imamo naslednjo obliko:

  • 1 cev ima zunanji O33.25 mm;
  • 1/2 - 21,25 mm.
Dimenzije navojnih niti v tabeli

Inčevodna cev po GOST 6357 se razlikuje od metrike s takšnimi odtenki:

  • grebeni so ostrejši;
  • vrhovi niti so rahlo zaokroženi.

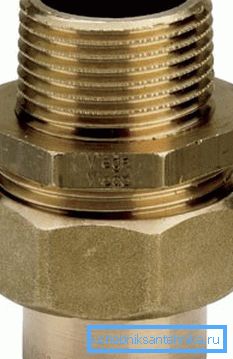

Cevni navoj 3 8 cm v mm bo 17 mm

Najpogosteje se uporabljajo v vsakodnevnih življenjskih ceveh s to vrsto niti:

  • O 1/2 in 3/4 imajo 14 niti na palec z višino cevi 1,8 mm;
  • O 1, 1 1/4, 1 1/2, 2 - 11 niti na 1 s korakom 2,3 mm.

Proizvodnja

Spodaj je navodilo za postopek:

  1. Določite višino. Če želite to narediti, uporabite tudi merilnik niti, ravnilo ali krtačo.

Nasvet: izmeriti morate razdaljo med vrhovi navojev niti in deliti rezultat s številom niti. Za navojni palec morate računati niti, ki se prilegajo 1.

Običajno je težko dobiti točen premer, vendar bo rezultat zadovoljiv.

  1. Cut nit, za katero uporabljajo dve metodi - z lastnimi rokami, pa tudi s pomočjo stružnice. V prvem primeru operaciji spremljajo dodatne težave, kar je še posebej opazno pri izdelkih, katerih premer je več kot 1.

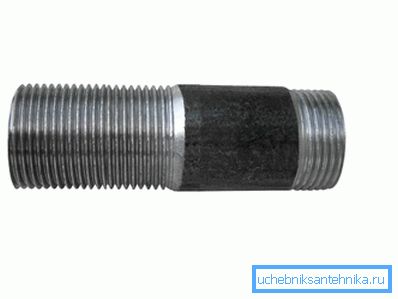

V foto-jekleni sgon je njen navoj cevi 3,4 cm v mm na zunanjem O26,6 mm

Nasvet: Strokovnjaki priporočajo uporabo posebne naprave (CLEP), sestavljene iz telesa in dveh ročic, z nastavljivimi premičnimi glavami na njem za ročno metodo. Zahvaljujoč njih se lahko postopoma poglobite do želenega profila.

Zamenljive glavnike lahko uporabite tudi z nepopolnim ali popolnim profilom. Cena takšnih orodij je visoka, zato jih ne morejo vsi dobiti. Zato je treba omeniti mrtvo ali leerku, ki ga je mogoče tudi ročno odrezati.

Ali je zunanji navoj cevi 1 4 in. V mm končnega sklopa nosilca je velikost? 15 mm

Med vrtenjem okroglega držala obračanja v smeri urinega kazalca prične vijakati na navoje na tulcu. Slednji je predhodno pritrjen s tremi vijaki.

Ta naprava ima nedvomno prednost - v cevi v začetni fazi rezanja ni "ustaviti". Zahvaljujoč tulcu, ki je nameščen na cevi, je mogoče enostavno izdelati rezalne metrične in cevne niti.

Nasvet: Uporabite lahko navojne puše različnih premerov, kar olajša povečanje razreza.

Če se rezanje opravi z držalom brez podaljškov ali drugih naprav, se običajno izkaže za zelo nizke kakovosti. V tem primeru lahko dodate obloge dolžine 100-150 mm, izdelane na stružnici.

Metode vdolbinega navoja

Ročno

Če nimate bližnje stružnice ali nimate dovolj znanja, lahko uporabite ročna orodja - pipo za notranji navoj in krtačo za zunanjo.

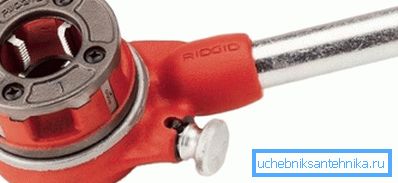

Ročno orodje
  1. Namestite cev v napravo, vstavite pipo v gonilnik in vstavite matrico v nosilec matrice.
  2. Odvisno od tega, kaj želite storiti - vstavite pipo v cev in postavite ploščo na njej.
  3. Zavrtite ročico gumba ali nosilca matrice, privijte ali privijte napravo na izdelku.

Namig: po potrebi lahko postopek ponovite večkrat, dokler ne dosežete želenega rezultata v globini in višini profila.

Ne pozabite tudi, da mora biti rezanje znotraj in zunaj dosledno.

Mehansko

  1. Objemite cev v strugo.
  2. V čeljusti namestite potrebno rezilo.
  3. Vklopite stroj in posnemite v cev ali na njej.
  4. Orodje pripnite na notranjo ali zunanjo površino izdelka in vklopite navojni vijak, tako da vnaprej nastavite hitrost črpalke.

Lahko uporabite tudi pipe in umrete na stružnici, jih pritrdite na sprednji ali zadnji strani glavice. Strokovnjaki priporočajo, da še vedno uporabljate rezalnik, saj bo z zadostno kvalifikacijo turnirja rezultat precej boljši.

Zaključek

Uporaba niti omogoči povezavo jeklenih cevi brez uporabe varilnega stroja. Zahvaljujoč temu je mogoče ustvariti hitra odklopa, pospešiti delo in narediti minimalne napore.

Videoposnetek v tem članku vam bo pomagal najti dodatne informacije o tej temi.
