Pipeline podpira - vrste in funkcije

Podpore so nujni element cevovodnih sistemov. Dejstvo je, da bo tudi cevni priključek najvišje kakovosti zelo hitro postal neuporaben, če konstrukcija ni varno pritrjena. Nato upoštevamo, katere vrste teh izdelkov obstajajo, kako se drsna podpora za cevovode razlikuje od fiksnih cevi in ​​v katerih primerih jih uporabljamo.

Splošne informacije

Zanesljivost plinovoda je odvisna od številnih dejavnikov, kot so:

• Podnebje, v katerem deluje sistem;
• Teža sistema;
• Zunanje vibracije in več.

Podpora se uporablja za zmanjšanje negativnega vpliva večine teh dejavnikov.

Najpogosteje se uporabljajo v naslednjih panogah:

• Atomske in termoelektrarne;
• Prevoz nafte in plina na avtocestah;
• Tehnološki vrednostni sistemi;
• Vse vrste inženirskih modelov.

Glede na GOST 36 146 88 je premer izdelka lahko od 18 do 1620 mm. Tip kovine za njih je izbran glede na lastnosti linije in samega izdelka.

Najpomembnejša zahteva materiala je sposobnost vzdrževanja težkih bremen.

Sorte po vrsti ukrepa

Vse obstoječe vrste podpore so razdeljene na dve vrsti - mobilne in stacionarne. Izbira vrste dela je odvisna od pogojev delovanja linije in njegovega tipa. Nadalje bomo izvedeli več o značilnostih obeh vrst (preberite tudi članek Cevno valjanje: tehnologija in posebna orodja).

Premično

Ti elementi se uporabljajo za organizacijo zemeljskih in nadzemnih sistemov. Med njimi in cevi so posebni kompenzatorji.

Njihove glavne naloge so naslednje:

• Zmanjšanje vpliva nestabilne temperature na ceveh;
• Zmanjševanje različnih vrst vibracij;
• Zmanjšanje učinkov padca tlaka znotraj cevi.

Najpogosteje se ti deli uporabljajo v severnih regijah, za katere so značilne hitre spremembe temperature. Glavna značilnost gibljivih elementov je, da lahko sprejmejo samo navpične obremenitve, hkrati pa ne preprečujejo horizontalnega premika cevi, ki nastane zaradi raztezanja temperature.

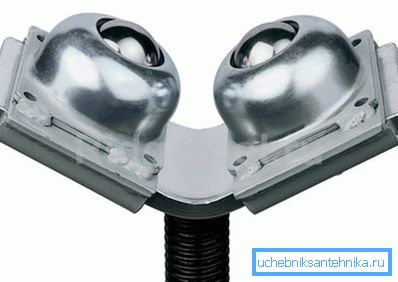

Premični deli so več vrst:

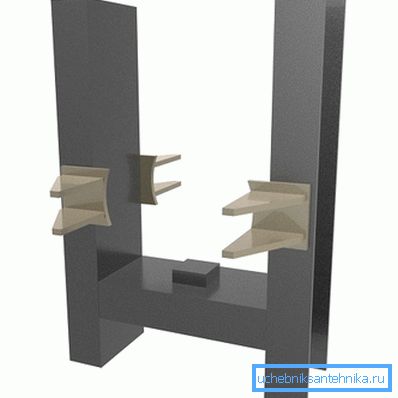

Nepremična

Lahko se uporablja tudi pri polaganju tal in podzemnih cevovodov. Ker iz imena ni težko uganiti, cevi namestijo v navpični in vodoravni legi.

Razvrstitev po konstrukcijskih značilnostih

Glede na tehnologijo namestitve in konstrukcijske značilnosti so zadevni deli razvrščeni v:

• Varjene stanovanja;
• Trup;
• Bodyless;
• Ščit;
• Konstrukcije strmih ukrivljenih ovinkov.

Nato si podrobneje ogledate vse svoje vrste.

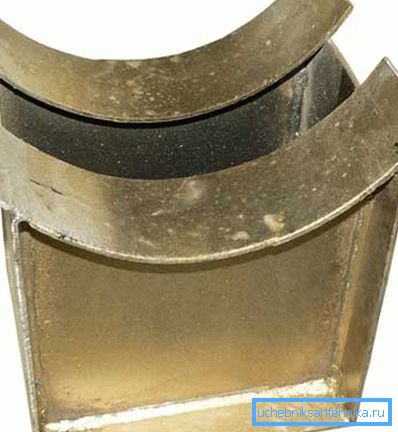

Varjene

Varjene proizvode odlikujejo različne vrste. So mobilne in nepremične.

Njihove prednosti so:

• Nizka cena;
• Enostavna namestitev;
• Zanesljivost

Bodite pozorni! Varjeni deli se uporabljajo izključno za jeklene cevi.

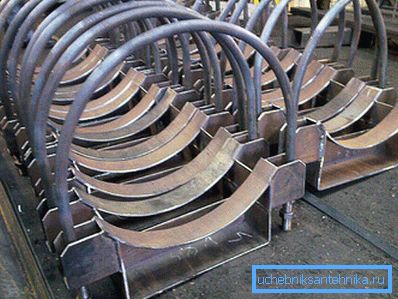

Telo sponke

Ti izdelki so lahko tudi mobilni in nepremostljivi.

Razdeljeni so v dve vrsti:

• Z okroglimi objemkami je dovoljeno uporabljati tako za jeklene sisteme kot za nekatere druge vrste avtocest.
• S ploskim tipom - uporabljajte le za jeklene podstavke.

Bodite pozorni! Sistemi obroča, ki jih zaznamujejo prisotnost ojačitev, spadajo tudi v sponke telesa.

Neobdelan

Pravzaprav so ti izdelki navadne objemke. So tudi mobilne in nepremične. Če prvi zagotavljajo prosti pretok cevi, zaradi česar se imenujejo vodila, so slednji pritrjeni na podlago z varjenjem.

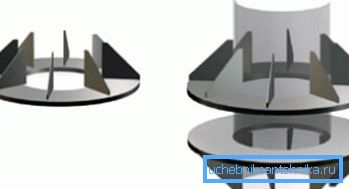

Ščit

Fiksne opore za ščit se uporabljajo za pritrditev navpičnih delov. Njihova namestitev se izvaja z varjenjem. Najpogosteje se uporabljajo pri prehodu cevi skozi steno.

Strma zavojska konstrukcija

Ta del je nameščen pod zasnovo benda. Njena zasnova je lahko mobilna in nepremična. Moram reči, da se ti izdelki uporabljajo ne le za avtoceste, ampak tudi za pritrditev vseh vrst opreme.

Namestitvene funkcije

Najprej je treba reči, da je težko namestiti podpore pravilno, zato je bolje, da to delo ne izvajate z lastnimi rokami, temveč da jo zaupate strokovnjakom. Dejstvo je, da so v primeru kršitve tehnike vgradnje lahko najneugodnejše posledice, saj se ti elementi obremenijo s samim cevovodom in tekočinami, ki tečejo skozi to.

Razdalja med temi deli je odvisna od premera cevi, vrste transportiranega tekočine in tehnologije namestitve izdelka. Ta razdalja je tudi pomemben parameter, na katerega je odvisna obstojnost cevovoda, zato jo morajo strokovnjaki določiti.

Tukaj so morda vse glavne točke, ki jih lahko rečemo o značilnostih teh delov cevovodov.

Zaključek

Podpore, namenjene cevovodom, prihajajo v številnih modelih, zato je izbira odvisna od številnih dejavnikov. Vendar pa je za zagotovitev pravilnega delovanja konstrukcije ne samo, da mora biti del pravilno izbran na tak ali drugačen način, ampak je treba upoštevati tudi navodila za vgradnjo (glej tudi članek Brezšivna cev: aplikacijsko polje in proizvodni proces).

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
