Plastično cevno varjenje: značilnosti dela

Kovinske cevi v človeškem domu postopoma izginejo, jih nadomestijo plastični analogi. Cev iz polipropilena se splošno uporablja za vgradnjo vodovodnih in ogrevalnih sistemov, tesnost povezave pa dosežemo s spajkanjem (varjenje). Prav tako je pomembno, da varjenje plastičnih cevi z lastnimi rokami zagotavlja želeno trdnost in vzdržljivost spoja.

Še vedno železo ali spajkalno železo?

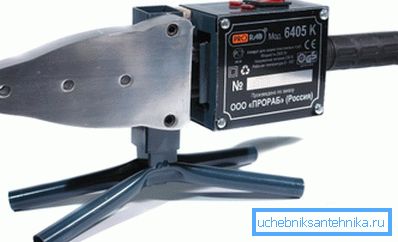

Po zaslišanju teh imen v zvezi z varjenjem vemo, da je to ena enota. Ker varjenje poteka tiho, brez običajnih isker in utripov svetlobe, pri čemer se deli spajkate - logično je, da enoto pokličete na spajkalnik. Del telesa s posebnimi šobami ima obliko železa in enakega "vzdevka".

Splošno načelo delovanja električnega spajkalnika je ogrevanje zunanjih površin cevi in ​​notranjega vgradnje s pomočjo posebnih šob. Ko postanejo plastike, se te površine, ki so se priključile in ohladile, tvorijo eno celoto.

Izbira spajkalnika ne prenaša nečesa

Preden izberete stroj za varjenje plastičnih cevi, najprej bodite pozorni na svojo moč. In ne toliko za varjenje cevi s premerom več kot 60 mm (v stanovanju ni pričakovati takšnih količin), temveč pospešiti postopek. Dobra moč pospešuje potek dela - ogrevanje traja manj časa, 1,2 - 1,5 kW pa bo več kot dovolj.

Prepričajte se, da komplet vsebuje navodila, precej različnih šob (16 - 40 mm). Dokupat takšne trivije je zelo neprijetno in po ceni bodo višje. Prevleka šob je pomembna - metaliziran teflon ali samo teflon je bolj odporen proti obrabi in enakomerno segreva.

Naprava za varjenje plastičnih cevi ima lahko več šob v kompletu, kar izboljša učinkovitost. Tudi "domovina" aparata je pri izbiri zelo pomembna. Če vam kitajski vzorci omogočajo prihranek denarja, bo na primer češka blagovna znamka Daitron dražja, vendar z zagotovljeno kakovostjo.

Značilnosti plastičnih cevi

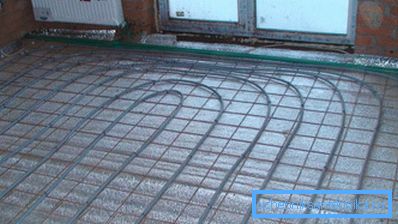

Prednosti plastičnega cevovoda, ki se kažejo v njihovih cenah in obratovalnih lastnostih, ne morejo zasenčiti pomanjkanja linearnega širjenja pri visokih temperaturah. Za vgradnjo vodo in ogrevalnih sistemov uspešno uporabljajo plastiko, natančneje polipropilenske cevi (PPR). Prav tako boste morali kupiti potrebno opremo, vendar je njihova cena nizka.

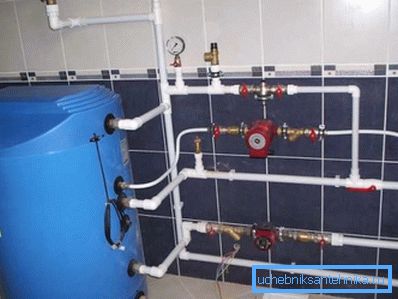

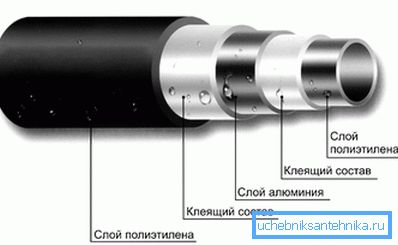

V plastičnih ceveh (PPR-AL-PPR) med sloji iz plastike je aluminijasta plast, ki jim daje dodatno moč in možnost shranjevanja geometrije upogibanja. Idealne so za ogrevalne sisteme, vzdrževanje temperature vode do 95 ° C.

Barvna paleta plinovodov PPR je bela, siva in optimistična zelena, nima pomena in varjenje ni kontraindicirano za plastične cevi različnih barv. Toda črna barva pomeni povečano odpornost na sončno svetlobo.

Namestitev cevnega sistema - splošni načrt

Zamenjava dela sistema ali popolna posodobitev se prične z načrtom, v skladu s katerim se izračuna optimalna varianta lokacije cevovodov, strateških priključnih točk, priključka na enote, vgradnje žerjavov itd.

Ko je oblikovan splošni načrt, je čas za izvedbo posameznih postavk, in sicer varjenje drobcev sistema. Njihova kompleksna konfiguracija je primernejša za montažo na vodoravni površini. Za to je spajkalnik za varjenje plastičnih cevi opremljen s stabilnim stojalom.

Ko bodo končani odseki sestavljeni skupaj, je treba cevovod dodatno pritrditi na steno s sponami. Če je navpično varjenje na steni ali na nedostopnem mestu potrebno, mora biti pomočnik v bližini, da ohrani spajkalno železo na teži, ker je nerealno, da izvede takšno operacijo.

Varilna tehnična podpora

Poleg spajkalnika z nizom šob, fitingov in plastičnih cevi, glavnih sestavnih delov varilnega postopka, boste potrebovali tudi:

• rezalnik cevi (škarje, brusilnike ali vsaj žaganje lesa);

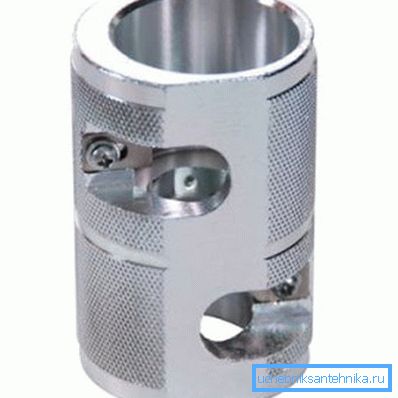

• brivnik (odstrani ojačitveno plast);

• posnemljiva naprava;
• trgovec na drobno.

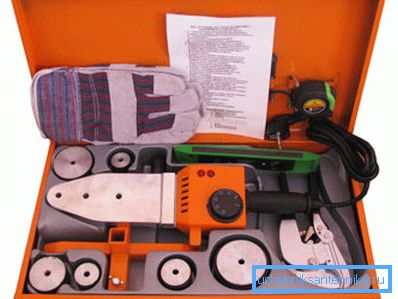

Dokončana oprema za varjenje plastičnih cevi vam bo omogočila, da se osredotočite neposredno na delovni proces, ne da bi ga motili iskanje alternativnih možnosti iz serije - kaj bi bilo treba zamenjati!

Priprava za varjenje

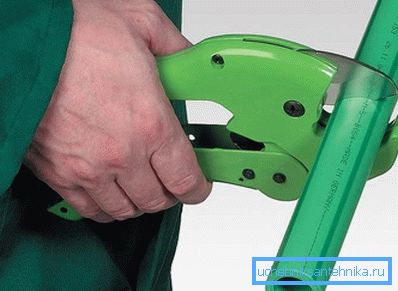

• Potreben fragment je odrezan s škarjami ali cevnim rezalnikom pod pravim kotom. Pri uporabi brusil ali žag na lesu je rez nečist, v burrs, ki jih odstranjuje razhodnimitel;

• Zunanji rob reza, ki ga morate okrogli, naredite posnetek. (Mednarodni standardi za nagibanje robov se razlikujejo - Nemci potrebujejo nagib 15 stopinj debeline 2 - 3 mm, v Rusiji, oziroma - 45 ° in 1/3. Vsaka vrednost med temi številkami bo vaša sredina);

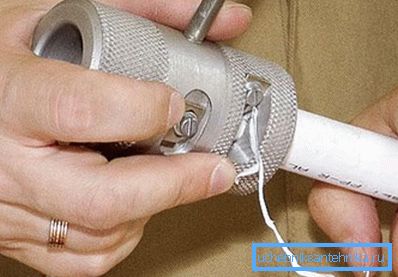

• Varjenje kovinskih plastičnih cevi pomeni odstranitev zgornjega plastičnega in notranjega aluminijastega sloja pri brivniku. V drugih PPR ceveh je odstranjen zgornji sloj na spajkanju, ker je notranji premer hladnega pribora vedno nekoliko manjši od zunanjega premera;

• Za zajamčeno tesnjenje povezave morajo biti konci plastike očiščeni, razmaščeni in posušeni;
• Na cevi je nameščena omejevalna sklopka, ki določa globino končnega vhoda v rokav.

Bodite pozorni! Priporočljivo je, da uporabite cevovode in pribor istega proizvajalca. V nasprotnem primeru je možna slaba povezava.

Pozor, varjenje je!

Stroj za varjenje plastičnih cevi je nameščen na vodoravni površini primerne višine s pristopom k njej s katere koli strani.

Nadaljnje delo poteka v naslednjem zaporedju:

• preden vklopite enoto, namestite šobe (rokav, trn), ki ustrezajo premeru cevi in ​​vgradnji;
• Nastavite regulator na želeno temperaturo 260 ° (to je standardna vrednost in ga ne smete spremeniti);
• vklopite spajkalnik v omrežju in gumb na ohišju. Zelena indikatorska lučka prikazuje postopek ogrevanja (10-15 minut), rdeča označuje, da je že dosežena želena temperatura;

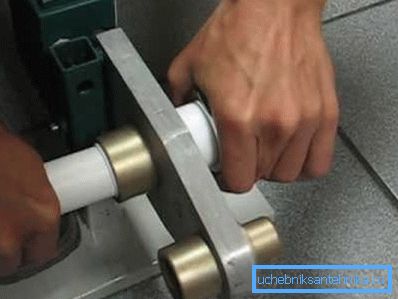

• dve roki istočasno vstavite cev v tuljavo do postaje, ki ga označuje sklopka, in namestite vijak na trn;

• po 5-6 sekundah odstranimo cev in pritrdimo od šob in jih povežemo v enakomernem gibanju brez vrtenja in ne upogibanja, tako da njihove osi sovpadajo;
• udarec v cevovod in se prepričajte, da prepustnost ni prekinjena;
• po delu izklopite spajkalnik in obrišite šobe, medtem ko so še vedno topli iz ostankov iz plastike s krpo ali leseno lopatico.

Bodite pozorni! Iztiskanje proizvodnega odpadka iz že ohlajenih teflonskih šob lahko površino opraskate. Lahko se pojavijo burrs, ki bodo ogrozili tezo tesnosti.

Povzemanje

Varjenje plastičnih cevi je precej preprosta naloga. Če želite to narediti, morate natančno upoštevati navodila. V tem primeru je zagotovljen močan in trajni spoj, cevovod pa bo trajal več kot eno desetletje.

Video v tem članku bo naučil osnove dela s plastičnimi cevi.
