Pocinkane cevi za ogrevanje: značilnosti cevi, načrtovanje

Jeklene cevi, znane že dolgo, in zdaj niso izgubile svoje priljubljenosti v gradbeništvu, saj lahko prenesejo večje obremenitve in dobro upirajo zunanje vplive, z izjemo morda korozije. Da bi se izognili uničenju ogrevalnih cevi zaradi rje, je železo prekrito s plastjo cinka. Spodnji material je namenjen specifičnosti projektiranja ogrevalnih omrežij iz pocinkanih cevi.

Značilnosti jeklenih cevi

Classic

Konvencionalne cevi iz železnih kovin so že dolgo časa uporabljali pri gradnji različnih zgradb in objektov. Njihova priljubljenost je posledica sposobnosti, da prenese večje obremenitve, pa tudi, da se ne zlomi pod vplivom negativnih zunanjih dejavnikov.

Veliki vpliv na priljubljenost ima ceno. Cevi iz ogljikovega jekla, ki imajo visoke tehnične lastnosti, so zelo dostopne.

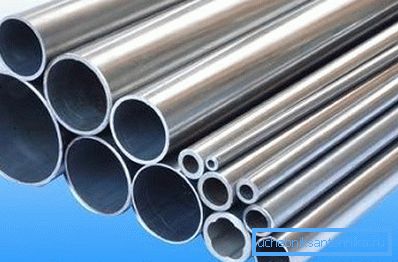

Upoštevani materiali so preprosto ustvarjeni za načrtovanje ogrevalnih omrežij:

• na njih je možno transportirati toplotni nosilec, ogrevan na temperaturo nad + 100 stopinj Celzija;
• ko tekočina zamrzne v hladni sezoni (npr. v primeru nesreče kotla), se lahko cevovodi segrejejo z odprtim plamenom.

Ampak ne omenjam pomembnih pomanjkljivosti:

1. Proces oblikovanja ogrevalne mreže jeklenih cevi je precej težaven, zahteva posebne veščine in uporabo prefinjene opreme.
2. Jeklene cevi je težko dati želeno geometrijsko obliko, še posebej, če jih morate upogniti na več mestih z različnimi koti.
3. Kovina dobro izvaja toploto, zato je treba pri vgradnji ogrevalnega omrežja (zlasti z odprtimi površinami) jeklene cevi skrbno zaščititi s toplotno izolacijskimi lupinami, stekleno volno ali mineralnimi vlakni.
4. Kovinski izdelki so zelo dovzetni za korozijo, zato njihova povprečna življenjska doba ne presega 10-15 let.

Kot smo že omenili, je to zadnji dejavnik, ki omejuje uporabo opisanih materialov za načrtovanje cevovodov.

Da bi se problem spopadli na dva načina:

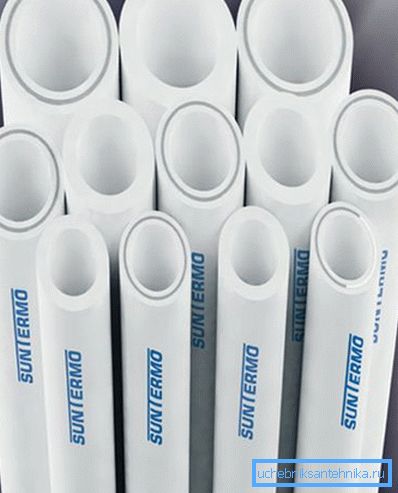

1. Uporabite polimerne dele. Obstajajo cevi različnih vrst plastike, od katerih so mnoge uspešno uporabljene pri oblikovanju ogrevalnih sistemov za hiše in stanovanja. Vendar pa ne morejo prenesti večjega notranjega tlaka in zelo visoke temperature hladila.

Še ena pomanjkljivost plastičnih cevi je majhna moč, zlasti na udarce.

1. Jekleno cev pokrijte z zaščitno plastjo cinka. V tem primeru se lahko izognemo koroziji, vendar le, če se voda uporablja kot tekočina za prenos toplote. Antifriz, ki je kemično aktiven, bo zmanjšal vse prednosti galvanizacije na nič.

Vendar pa je ogrevalni sistem pocinkanih cevi bolj zanesljiv, zato je smiselno, da se podrobneje opiše opis teh delov.

Pocinkana

Pocinkanje cevi pripomore k zanesljivi zaščiti pred videzom žarišč za korozijo in podaljša življenjsko dobo za več let.

Bodite pozorni! Ne samo, da jekleni izdelki pokrivajo z zaščitno plastjo cinka. Lahko so cevi iz litega železa in drugi izdelki, namenjeni za prevoz tekočin.

Navodila za izdelavo pocinkanih cevi vsebujejo dva osnovna načina uporabe zaščitne plasti:

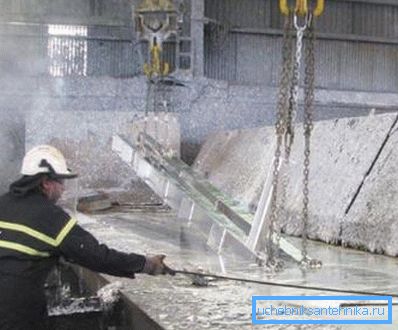

1. Vroče. Končni jekleni del potopimo v posodo, napolnjeno s tekočim cinkom, pri temperaturi + 450 stopinj Celzija.

1. Difuzija. V tem primeru cink ne ustvari le zaščitne plasti. Zahvaljujoč posebni tehnologiji se atomi obeh materialov medsebojno prodrejo v drugega in tvori močan premaz, odporen na oksidacijo.

Pri difuzijski obdelavi se uporablja cink v prahu namesto tekočine. Cevi so nameščene v posebnih posodah, kjer potekajo posebne reakcije, ki dajejo cevi ne samo mehanično, ampak tudi elektrokemijsko moč.

Bodite pozorni! Obloga difuzije se nanaša samo na jekleno cev, ker drugi materiali ne morejo delovati s cinkom.

Neodvisna zasnova ogrevalnega sistema

Pri izdelavi klimatskega omrežja pocinkanih jeklenih cevi lahko uporabite dve vrsti priključkov:

• električno ali plinsko varjene;
• z uporabo navojnih fitingov.

Treba je opozoriti, da tako prvi kot drugi metodi zahtevajo, da ima mojster določene gradbene spretnosti. Če dvomite o svojih sposobnostih, je bolje, da namestitveni postopek zaupate izkušenim vodovodarjem.

Varjenje

Postopek izdelave ogrevalne metode varjenja je sestavljen iz naslednjih korakov:

1. Vertikalni glavni nosilci (dovod in vračanje) so nameščeni, nato pa jih vodijo do vsakega centralnega ogrevalnega radiatorja.

Nasvet! Če nadgrajujete stari ogrevalni sistem, je priporočljivo, da izvedete namestitev cevi v skladu s starim sistemom, s čimer se izvede njihova zaporedna zamenjava. Takšne inženirske mreže so zelo skrbno načrtovane in preizkušene, zaradi česar so potrebne nepotrebne večje spremembe, ni potrebno.

1. Varjenje plina se izvaja s posebnim spajkom z debelino od 0,8 do 1,2 mm. Če se uporablja električno varjenje, je treba elektrode uporabljati s kalcijevim fluoridom ali rutilnim premazom s premerom do 3 mm. V nasprotnem primeru ne bo dosežena tesna povezava.
2. Pocinkane cevi so za razliko od klasičnega jekla prekrivane. Da bi to naredili, je eden od delov nekoliko razšarjen.

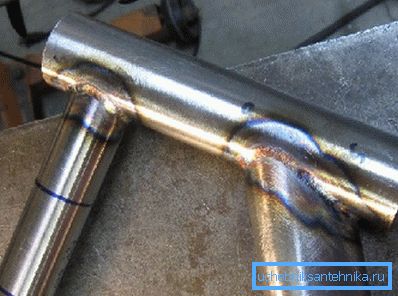

Pri varjenju cevi z zaščitno prevleko je treba večjo pozornost nameniti kakovosti šiva. Skupaj ne sme imeti vreč, čipov, razpok in drugih napak.

Z enako skrbnostjo je potrebno izdelati luknje za cevi in ​​fitinge. Lahko uporabite vrtalnik, rezkalni stroj ali rezanje luknje s stiskalnico.

Če imate začetne sposobnosti dela z varilnim strojem in se sami odločite za montažo pocinkanih cevi, med postopki upoštevajte naslednje nasvete:

• šiv je treba začeti od središča dela, od tal in se postopoma premikati navzgor;
• elektroda je treba postaviti strogo pravokotno na površino izdelka (v nasprotnem primeru ne bo mogoče izdelati kakovostnega sklepa);
• če je varjenje izvedeno na navpični površini, mora biti elektroda nameščena pod kotom, ki jo usmerja od vrha do dna;
• Tehnologija točkovnega varjenja se lahko uporablja za doseganje najboljše kakovosti.

Bodite pozorni! Pocinkana varjenje cevi se skoraj nikoli ne uporablja. Pod vplivom visoke temperature zaščitna plast popolnoma izhlapi, zaradi česar so sklepi korodirani in izgubili boste vse prednosti uporabe dragega pocinkanja. Bolje je, da se obdržimo na tehnologiji povezave, ki vključuje uporabo navojnih priključkov.

Fittings

Za vgradnjo ogrevalnega sistema s postopkom zvijanja morate zalogo opremiti s potrebnim številom priključkov: komolci, adapterji, ventili itd.

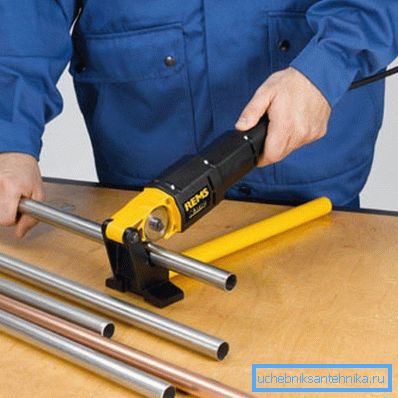

Orodje različnih premerov je potrebno tudi za navojem. Lahko uporabite umre, vendar je bolje, da kupite vijačno mrtvo: ta naprava vam omogoča, da izrežete bolje in se izognete izkrivljanju.

Poleg tega bo potrebno:

• mlin za rezanje jeklenih cevi v segmente želene dolžine;
• datoteko, s katero je odstranjena posnetje;
• pomanjkljivosti, ki bodo varno držale obdelovanca v procesu dela z njimi;
• plinski vijaki za navojne armature in cevi (po možnosti dinamometri - ne bodo poškodovali niti navoja, sile za odvajanje).

Postopek rezanja ponavadi ne povzroča težav niti za začetnika, temveč tukaj morate upoštevati več funkcij:

• Pri merjenju cevi ne pozabite upoštevati razdalje, da cev vstopi v vtičnico pri zvijanju;

• Pri namestitvi bodite pozorni na dejstvo, da postavljanje cevi preblizu stene ne bo omogočilo rezanja niti (to zahteva najmanj 8-10 cm prostega prostora).

Skupščina - lekcija ni posebej dolgotrajen.

Tukaj začetniki naredijo samo dve skupni napaki:

1. Izkrivljanje izdelkov vzdolž vzdolžne osi. Če ni natančno združiti cevi in ​​fitingov, lahko prekinete nit. Zaradi tega ne bo mogoče doseči želene tesnosti, poškodovane dele pa je treba zamenjati z novimi.
2. Zategnite pritrdilni ali zaporni ventil preveč tesen. Pogosto se zgodi, ko privijete pipe, ko želi kapitan malo bolj pritegniti matico, tako da se ročaj žerjava giblje bolj prosto. Najpogosteje to vodi do preloma.

Da bi obvladali situacijo, bodo dokončali razstavljanje in navijanje dodatnih plasti polimernega traku ali vleke.

Priklop z radiatorji

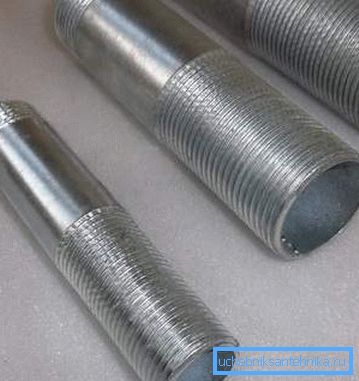

Druga pomembna faza montaže je povezava cevi z radiatorji. Za to uporabite poseben pribor - sgony.

Operacija se izvede na naslednji način:

• Sgon se privije na cev, dokler razdalja med rezom in vstopom akumulatorja ne doseže 5 mm;
• Vlečenje je navito na dovodu radiatorja (vzdolž navoja);

• navoj se privije na nitove, dokler sila ni opazna, vendar ne prekomerna;
• sklepe lahko naslikamo, da preprečimo korozijo.

Zaključek

Pocinkane cevi se redko uporabljajo za gradnjo ogrevalnih omrežij. Lahko jih nadomestijo drugi deli, ki so cenejši in enostavnejši za montažo v pripravljeno klimatsko omrežje. Več o tem lahko izveste na spodnjem videu.
