Polaganje cevi brez cevi: lastnosti te moderne in ekonomične

Polaganje cevi brez trupa je splošno ime za vsa podobna dela, ki jih izvaja zaprta metoda. Te tehnologije so bolj obetavne in bolje kot odprte metode styling, saj veliko bolj ekonomično.

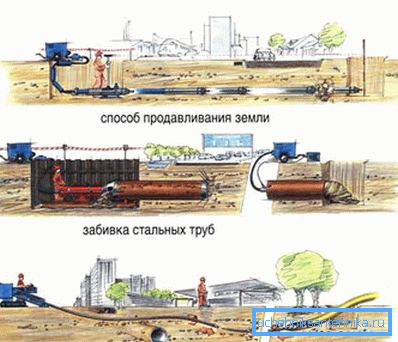

Značilnosti postopkov zapiranja cevi

Naslednje tehnologije pripadajo zaprtim vrstam polaganja.

1. HDD - vodoravno vrtalno vrtanje.
2. Mikro tuneliranje.
3. Stiskanje kovinskih ohišij.
4. Vrtanje s sovodno metodo.
5. Metoda prebijanja.

O prvi izmed njih bomo podrobneje govorili.

Metoda HDD

Ta metoda je najbolj univerzalna in primerna za zaprto polaganje različnih inženirskih omrežij. Uporablja se za namestitev polietilena, jeklenih cevi iz litega železa s prečnim prerezom 63/1000 mm, na globinah do 25 m (izvedite, kako je kabel položen neodvisno v različnih vrstah cevi).

Bodite pozorni! Dolžina takšnih podzemnih odsekov lahko doseže 1,2 km. Odvisno je od cevi, ki jih je treba vleči. Za izvedbo dela določene metode je praviloma izbran na gradbišču.

Obvezno je izdelati delovne risbe, ker Večina zaprtih tehnologij je zamenljiva.

Polaganje cevi brez cevi je primerno za transport plinov in različnih tekočin.

S svojo pomočjo povlečejo:

• električni kabli;
• oskrba z vodo;
• plinovod;
• naftovod;
• kanalizacijski sistem;
• komunikacijskih kablov in drugih omrežij.

Uporabljeni stroji in oprema

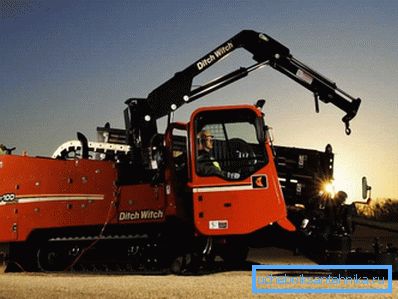

Glavno orodje za izvajanje metode HDD sta vrtalni stroji.

Kot dodatna tehnika se uporablja:

• gradbeniki cevovoda;
• sistemi za lokacijo;
• tekoči generatorji;
• mešanje in malto vozlišča;
• varilni stroji;
• avtomatski manipulatorji za dobavo vrtalne opreme;
• motorne črpalke itd.

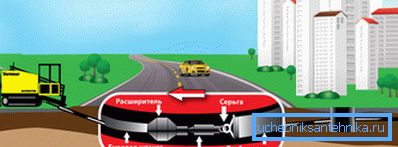

Prednosti trenchless načinov

1. Prostornina zemeljskih površin se znatno zmanjša.
2. Stroški gradnje se lahko zmanjšajo na 30%. Vključno z vključevanjem manjšega števila delavcev in posebne opreme.
3. Obdobje gradnje se lahko zmanjša za 15/20 krat.
4. Pokrajina, vključno z urejanjem krajine, ostane nespremenjena.
5. Površina ceste je ohranjena.
6. Možnost polaganja cevi podzemnih prog in električnih vodov, plitvih rezervoarjev, oljnih in plinovodov, v neobdelanih tleh in kamninah. Lahko vrtate vodnjake in pod okoljskimi območji, gradnjo zemljišč, ki je prepovedana.
7. Uporaba instalacij za HDD bistveno poenostavi postopek in skrajša čas za pridobitev dovoljenj in spravnih dokumentov za izvedbo del.
8. Uporaba metode odpravlja blokiranje ulic ali blokiranje prometa.

Tehnologija dela

Polaganje cevovodov, ki uporabljajo HDD, vključujejo naslednje faze dela.

1. Geodetska študija lokacije in določitev lastnosti tal. Kot je potrebno na problematičnih območjih izvrtane luknje.

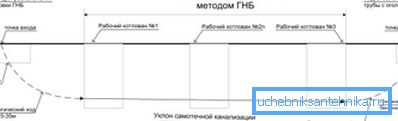

2. Oblikovalska dela vključujejo izračun vrtalne poti, pripravo potrebne dokumentacije, koordinacijo v ustreznih primerih.
3. Neposredna priprava na delo: izkopavanje začetnih in pripravljalnih jam, dostava opreme za vrtanje na gradbišče, njegova vključitev v delovno stanje.
4. Vrtanje pilotnega kanala.
5. Povečajte njegov premer.
6. Polaganje cevi
7. Dokončanje gradbenih del.

Priprava za vrtanje

1. Na tej stopnji se zbirajo in proučujejo vsi podatki o značilnostih tal na gradbišču. Upoštevajo se sestava tal, njegove lastnosti, prisotnost in globina podzemne vode in podzemne službe.
2. Da bi izbrali optimalno primerno opremo in tehnologijo, se izvaja zaznava tal.
3. Po načrtovanju je treba uskladiti delo in pridobiti dovoljenja za polaganje cevovoda v tem oddelku.

Preizkusite dobro

Navodilo opozarja, da se mora vzpostavitev omrežja začeti z ustvarjanjem pilotne vrtine.

1. V ta namen se uporabljajo oprema za vrtanje in orodja za opremljanje horizontalnih vrtin. Stroj je opremljen z vrtalno glavo z radiatorjem.
2. Združuje se z vrtalno palico. Spreminja svojo smer in položaj samega upravljavca stroja. Steblo je jeklena cev, ki ima dolžino do 3 m in prerez 60/80 mm.
3. Ko glava gre globoko v skalo, se palice zaporedno vijakajo v drugo.. Torej, dokler ne dosežemo načrtovane dolžine vrtine.

Bodite pozorni! Glavna naloga te faze dela je dobro natančno vrtati vzdolž poti, ki jo določi projekt. Odstopanja od njega so nesprejemljiva.

1. Takšno vrtanje imenujemo tudi smerno.. Njegovo smer se lahko enostavno in enostavno nadzoruje. Delovni proces spremljamo zaradi senzorja, nameščenega v glavi vrtalnika, ki pošilja signale posebnemu lokatorju.
2. Če se na zaslonu pojavijo podatki o odstopanju stolpca od načrtovalnega tečaja, ga operator vrne na želeno smer z več premiki.
3. Odkar pri uporabi HDD-ja se uničijo plasti tal in kamnin, da se prepreči propad, padec vrtine in morebitna okvara opreme, okrepijo stene kanala. V ta namen se uporablja posebno vrtalno blato (bentonit).

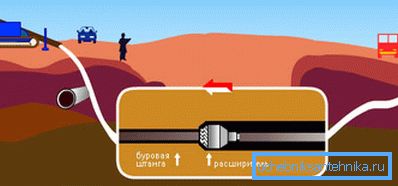

Razširitev kanala

1. Nato pilotno vrtino razširimo na želeno velikost. Za to se uporabljajo polnilci.
2. Orodje potegnemo z izhodnega konca kanala do njegovega začetka. Med obratovanjem se vrti okrog svoje osi in rezanje skale, s čimer se poveča premer vodnjaka.
3. Da bi se cevi lahko raztezale skozi vdolbino brez težav, mora biti velikost kanala 35/50 odstotkov večja od premera.
4. Če je predvidena namestitev cevovoda velikega premera, se izvrta in se dosledno vleče skozi 2/3 ekspanzije. Prerez vsakega od njih je večji od prejšnjega. V nekaterih primerih se za to uporablja kalibrator.

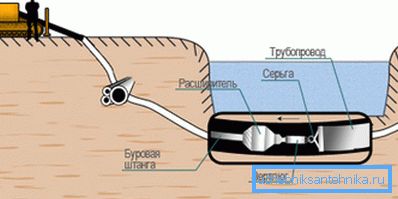

Polaganje cevovodov

1. Vrtalne naprave se ne uporabljajo samo za ustvarjanje vodoravnih vrtin, temveč tudi za postavitev cevovoda na način vlečenja.
2. Iz zadnje strani kanala proti stroju se raztezno orodje ponovno potegne. Na tej stopnji je na njej pritrjena cevna trepalnica, pa tudi ročaj za vlečenje.
3. Gibanje v smeri vrtalne enote ekspander potegne cev vzdolž kanala.
4. Postopek spremlja operator. Sledi številu vrtalnih palic, izbranih iz vrtine. Tako je mogoče dobiti informacije o vlečenju cevi skozi kanal.

Končna faza

1. Ko je zaključeno polaganje cevi zaključeno, strokovnjaki preverijo kakovost ustvarjenega omrežja, primerjajo rezultat s projektno dokumentacijo in oddajo predmet stranki.
2. Prenese končano delovno inženirsko skupino plinovoda. Strokovnjaki dajejo stranki vso potrebno dokumentacijo. Zagotavlja vzdrževanje objekta.

Bodite pozorni! Tehnični dokumenti na vgrajenem cevovodu morajo nujno vsebovati podroben načrt podzemne inženirske mreže s sklicevanjem na teren. Potrebno je, tudi če se izvede zamenjava cevi brez cevi.

Zaključek

Polaganje brezpilotnih cevi po metodi HDD je sodoben in visokotehnološki način. Omogoča vam hitro in enostavno montiranje inženirskih omrežij, medtem ko porablja relativno malo finančnih sredstev (glejte tudi člen Polaganje kanalizacijskih cevi v hiši: postopni vodnik za ureditev kanalizacije).

Videoposnetek v tem članku vam bo priskrbel več informacij.
