Katere metode so postavljene cevi za oskrbo z vodo? Kako je polipropilenska cev postavljena na dovod tople vode do koče? Kako so glavni vodovodni vodi pod prometnimi avtocestami in zgradbami? V članku bomo poskušali seznaniti bralca z nekaterimi vidiki izvedbe teh del.
Zasebna hiša
Začnimo z informacijami, ki imajo praktično vrednost lastnikom koč. Kakšen je vložek za oskrbo z vodo in kako se prilega tlemi?
Material
Značilno je, da je v koči le hladna voda. Topla voda in ogrevanje sta organizirana samostojno; plin, elektrika, drva, premog, pelete (stisnjene pelete iz žagovine) itd. se lahko uporabljajo kot viri toplote.
V tem primeru je najučinkovitejša uporaba polietilenskih cevi.
Zakaj
- Polietilen je zelo trpežen. Življenjska doba cevi je ocenjena najmanj 50 let.
- Je odporen proti koroziji (kot vsi drugi polimeri).
Poleg tega: polietilen je izjemno odporen proti agresivnim medijem. Iz te plastike se skupaj s steklom proizvajajo posode, v katerih se dobavljajo koncentrirane kisline in alkalije.
- Polietilen - dielektrični. Če je tako, se ne morete bati zalutanih tokov in pojav elektrokemijskih procesov, ki uničujejo ventile.
- Njegova površina ni zaraščena z apnenčnimi nanosi., ki ločuje material iz vseh jeklenih cevi.
- V korist polietilenskih cevi pravi njihova cena.: pri istem pretoku je 1,5-2 krat nižja kot pri nekovinskem jeklu.
- Nazadnje, polietilen ohranja svojo elastičnost pri nizkih temperaturah.. V praksi to pomeni, da tudi, ko voda zamrzne, cev ne bo prekinjena s pritiskom ledu: lupina se bo le malo raztegnila in ko se odtaljevanje vrne v prvotne dimenzije.
Vhod iz sklopa vodomera v vdolbini se položi z enodelno cevjo: s premerom do 180 mm je dobavljen v kolobarjih in tuljavah. Ožičenje v hiši se lahko seveda opravi z drugimi materiali; kot adapterski vgradni kompresijski priključek.
In kaj je bolje uporabiti v primeru, ko gre za oskrbo s toplo vodo in ogrevanje s priključitvijo na ogrevalni sistem?

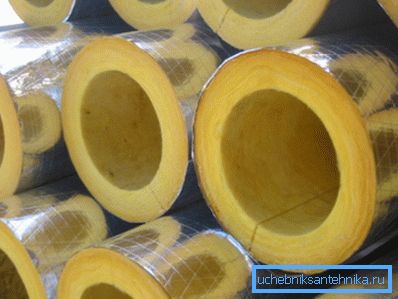

- Pri vnosu nadzemnih vod so tradicionalno uporabljena jeklena cev. Priključki so nameščeni z varjenjem ali navojem; toplotna izolacija je izdelana iz steklene volne s steklenim vlaknima ali pocinkanega železnega ovoja.
- Pri podzemnih instalacijah je priporočljivo uporabljati ojačane cevi iz polipropilena.. Okrepljen je - ker imajo večjo natezno trdnost in imajo pri segrevanju manjši raztezek. Za povezavo naravnih dolžin se uporablja varjenje z nizko temperaturo; Ojačanje aluminija zahteva predhodno odstranjevanje na področju varjenja.
Nujnost: če se polietilenska cev pri polaganju lahko upogne s polmerom najmanj petih njegovih premerov, se vijaki polipropilenskih puše izvajajo le z okovjem.
Polaganje v tleh
Na kakšni globini nalagajo vodovodne cevi pri polaganju vstopa v tla?
Za odgovor na to vprašanje se obrnemo na regulativne dokumente.
- Po SNiP 2.04.02-84 naj bi bila globina polaganja vodovodnih cevi, ki šteje na njihovo spodnjo površino, vsaj pol metra večja od največje globine prodiranja v tla z ničelno temperaturo (globina zamrzovanja).
- Koda pravil skupnega vlaganja 40-102-2000 dopolnjuje: to globino se lahko zmanjša z uporabo nehigroskopske toplotne izolacije.
Za udobje bralca predstavljamo vrednosti globine zamrzovanja za nekatere regije post-sovjetskega prostora.
| Mesta | Globina zamrzovanja, m |
| Kaliningrad, Simferopol | 0,7 |
| Frunze, Dnepropetrovsk | 0.8 |
| Rostov-on-Don, Kijev, Minsk, Riga | 0.9 |
| Talin, Harkov, Astrakhan | 1.0 |
| Pskov, Kursk, Smolensk | 1.1 |
| Voronež, Volgograd, Sankt Peterburg | 1.2 |
| Tver, Moskva | 1.4 |
| Vologda, Saratov, Penza, Kostroma | 1.5 |
| Uralsk, Samara | 1.6 |
| Kazan, Izhevsk, Uljanovsk | 1.7 |
| Orenburg, Ufa | 1.8 |
| Chelyabinsk, Perm, Sverdlovsk | 1.9 |
| Kurgan, Kostanay | 2.0 |
| Tobolsk, Petropavlovsk - Kamchatsky | 2.1 |
| Omsk, Novosibirsk | 2.2 |
Zakaj so cevi za vodo položene v velikih globinah? Vse je očitno: v odsotnosti črpanja vode pri temperaturah okolja pod ničlo, bodo zamrznjene. Hkrati pa globoko polaganje rešuje problem deformacije cevi pri premikanju po površini motornega vozila.
Opomba: izolacija oskrbe z vodo ne zagotavlja njegove zaščite pred zmrzovanjem. Zamrzne le počasneje. Radikalno problem odmrzovanja pri polaganju cevi na plitki globini rešuje le ogrevalni kabel, ki je nameščen v skupni izolacijski jopič z njimi.
Avtoceste
Kako so postavljeni vodovod?
Materiali
Do nedavnega, ko je sistem vodnih oskrbe z notranjostjo močno uporabljal:

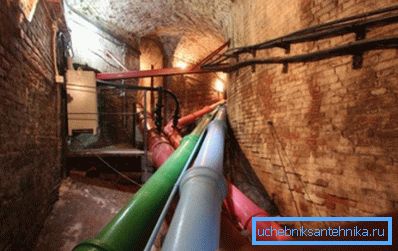

- Cevi iz litega železa z žarečim pečatom s kabolom (impregnirani z bitumenskimi organskimi vlakni) in staljenim svincem. Odpornost na korozijo iz litega železa omogoča veliko starostnih in več linij, ki ostanejo v uporabi danes. Glavna težava materiala je njena krhkost: premikanje tal vodi v nesreče.
- Črno jeklo Njegova uporaba je ena od norosti, povezanih s poskušanjem prihranka denarja; življenjska doba jeklenega sistema za oskrbo z vodo pred prvo nesrečo, ki jo povzroča korozija, ni bila več kot 10-15 let.
Poleg tega: zaradi rjavega in apnenčnega odlaganja se je lumen cevi v tem času zmanjšal na 25-40 odstotkov izvirnika. Ugani, kako je vplivalo na pritisk vode?
Na srečo napredek ni miren, zdaj pa se razširijo bolj radovedne rešitve.

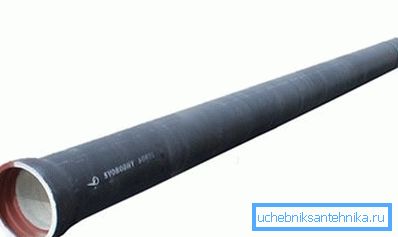

- Cevi iz VChSHG (nodularne litine z nodularnim grafitom) imajo odpornost proti koroziji litega železa in duktilnost nizkoogljičnega jekla. Tesnjenje priključkov je zagotovljeno z gumijastimi o-tesnili.
- Polivinilkloridne tlačne cevi so priključene z vtičnicami in cevnimi spojkami z enakimi gumijastimi obroči ali lepilnimi spoji.

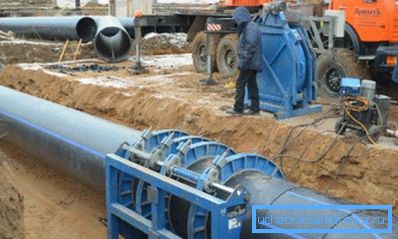

- Nazadnje, polietilenske glavne cevi se povezujejo z nizkotemperaturnim zategovanjem: konci sosednjih cevi se stopijo z električnim grelcem in pritisnejo drug proti drugemu. Uskladitev in vpenjanje z velikim premerom debla se izvede z mehanskimi ali hidravličnimi napravami s presekom več kot 250 mm.
Polaganje v tleh
Če se lahko naftovodi in plinovodi ter grelne cevi položijo nad nivojem tal in neposredno na površini, potem so glavni tlak vode, kot je opisano zgoraj, pokopan v tleh.
Tradicionalna shema stylinga je jasna in znana:
- Roža kopa vzdolž prihodnje avtoceste;

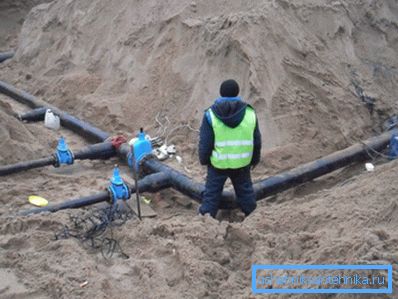

- Cevovodni bič, ki je varjen ali povezan na druge načine, je položen v jarku na blazini peska in prekrit s tlemi.
Pod cestami s težkim prometom so cevi pogosto nameščene v ojačitev iz armiranega betona, ki jim ne dovoljuje, da se poškodujejo, ko je površina pod velikim pritiskom.

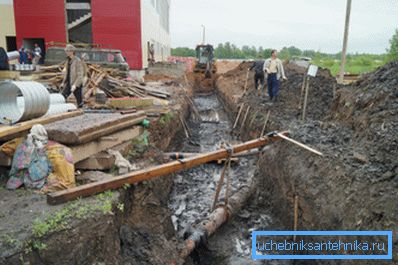

Jasno je, da to ni najbolj praktičen način: ogromno število izkopavanj in potrebo po omejevanju pretoka prometa težko prosimo delavca in državljanov.
Leta 1971 se je začela nova era v gradnji mestnih podzemnih cevovodov: Martin Cherrington (ZDA) je bil prvi, ki je preizkusil polaganje cevovodov po metodi HDD (vodoravno vrtalno vodenje). Bistvo metode je jasno razvidno iz njenega imena: cev se ne prilega jarku, ampak se pod površino prevaža, ne da bi motili zgornje plasti tal.
Trenutno brezpogojno polaganje cevi izvajamo na več načinov:
| Ime metode | Kratek opis |

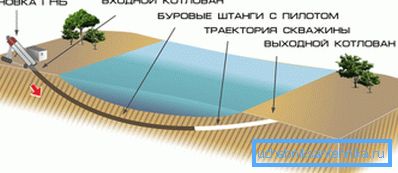

| Vodoravno vrtalno vrtanje | Premikanje zglobnih palic s pilotom (sistemom popravljanja smeri) poteka skozi vodoravni odsek vzdolž nežnega loka. Če je potrebno, se kanal lahko razširi z večstopenjsko ponovno penetracijo. Nato se v vdolbino potegne dokončen bič; Vzporedno s tem je dobavljena raztopina bentonita, ki služi kot mazivo in cementne stene. |

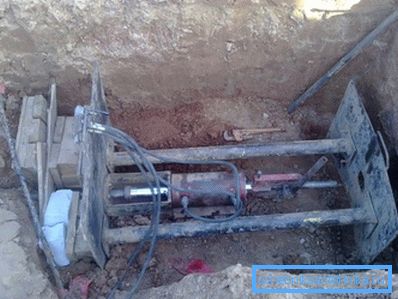

| Horizontalna punkcija | Uporablja se pri polaganju cevovoda pod avtocestami ali podlage. Jekleno cev se postavi v odprto vodo, kasneje pa se uporablja kot ohišje za cevovod; njegov prednji rob je opremljen s stožcem. Cev je stisnjena skozi tla s pristanišči s trudom na stotine ton; tla se ne odstranijo, ampak se stisnejo okoli ohišja. Za pospešitev preboja lahko uporabite vibro-udarne in pnevmatične stroje. |
| Zamašitev cevi | Cev velikega premera z ostrimi robovi pritiskata priključki. Tla, ujeti v njegovi votlini, se mehansko ali ročno odstranijo od tam. |
| Rehabilitacija cevovodov | Šokna glava se premika vzdolž starega cevovoda, jo uniči in pritiska cev ostane v tleh okoli nje. Za njim se razteza bič novega cevovoda. |
SNiP 3.05.04-85
Kako voditi pri izgradnji vodovodnega sistema z lastnimi rokami? Osnovna navodila za načrtovanje in cevovod so vsebovana v SNiP 3.05.04-85 Zunanja omrežja in naprave za oskrbo z vodo in kanalizacijo. Določimo nekatere zahteve tega dokumenta.
Torej, kako naj se cevovod položi po SNiP?
- Za spojne sponke z gumijastimi tesnili kotni kot pri vsakem sklepu ne sme preseči 2 stopinj za premere do 600 mm in 1 stopnjo za premer od 600 mm.
- Odstopanja od osi projektiranja cevovoda ne smejo presegati 100 mm.
- Rubber tesnila na vtičnicah povezav ni mogoče uporabiti primorozhennymi.

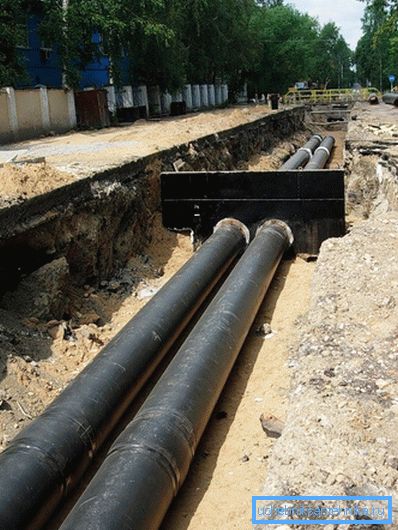

- Jekleni in armiranobetonski cevovodi so zaščiteni pred korozijo.
- Varjenje med cevmi polimerov (zlasti HDPE in LDPE) ni dovoljeno.
- Varjenje jeklenih cevi se lahko izvede pri temperaturi, ki ni nižja od -50 stopinj, polietilen - ne nižja od -10 stopinj.
Zaključek
Upamo, da bomo lahko zadovoljili bralsko radovednost na področju metod polaganja vodovodnih cevi in materialov, ki se uporabljajo za ta namen. Kot ponavadi, dodatne informacije najdete v videoposnetku v tem članku. Uspehi!
