Polipropilenske cevi za ogrevanje: 5 stopenj vgradnje

Začetniki, ki nimajo dovolj praktičnih izkušenj pri odločanju o izbiri določenih tehnologij za načrtovanje klimatskega sistema, se sprašujejo, ali se lahko polipropilenske cevi uporabljajo za ogrevanje. Nedvoumen odgovor lahko dobite samo tako, da preberete spodaj objavljeni material.

Polimerne lastnosti

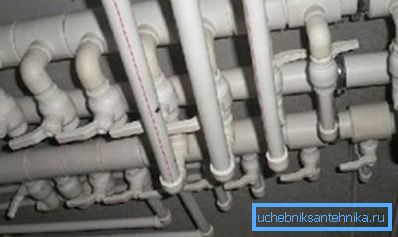

Najprej je treba opozoriti, da je ta vrsta plastike, tako kot katera koli druga, odlična za transport tekočega medija, ki je hladilno sredstvo v sistemu ogrevanja prostorov.

Poleg tega ima segrevanje polipropilenskih cevi številne prednosti, ki ugodno razlikujejo to rešitev glede na obstoječe alternative.

Te vključujejo:

1. Enostaven postopek namestitve. Cevi iz polipropilena za ogrevanje so združene s spajkanjem. Ta tehnologija, za razliko od varjenja jeklenih delov, ne povzroča težav niti za začetnika in ne zahteva vključevanja strokovnjakov s strani, katerih cena je precej visoka.

1. Polipropilen, ki je eden od vrst plastike, ne oksidira v zraku, ker gre pri ogrevalnem sistemu polipropilenskih cevi absolutno, da ni predmet korozije. To zelo podaljša življenje.
2. Na notranji površini cevovodov zaradi izjemne gladkosti plastike ni odlaganja mineralnih soli, raztopljenih v vodi.. Zato tudi po dolgih letih zmogljivost ogrevalnega sistema in s tem tudi njena učinkovitost ne bo zmanjšala.
3. Polipropilenska cev za ogrevanje, kljub fleksibilnosti, ima visoko mehansko trdnost. To pomeni, da ogrevalni omrežje v zaprtih prostorih, izdelano iz te vrste polimera, lahko vzdrži visoko temperaturo medija za prenos toplote in povečan pritisk krožeče tekočine.
4. Pravilno načrtovana in načrtovana ogrevalna shema iz polipropilenskih cevi, zaradi visoke stopnje pretoka tekočine, se razlikuje po povečani učinkovitosti v primerjavi s segrevanjem iz kovinskih detajlov.
5. Nizki ocenjeni stroški namestitve ogrevalnega sistema omogočajo varčevanje.

Nasvet! Glede na to, da se cevi za ogrevanje, izdelane iz polipropilena, zlahka varijo med seboj z lastnimi rokami, lahko enostavno načrtujete potrebno omrežje za oskrbo z vodo in s tem zmanjšate stroške.

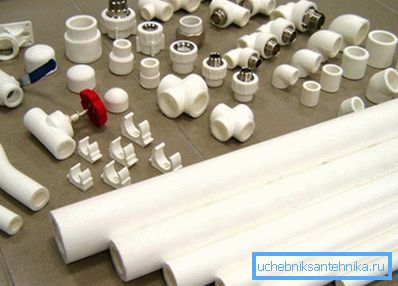

Izbira materialov

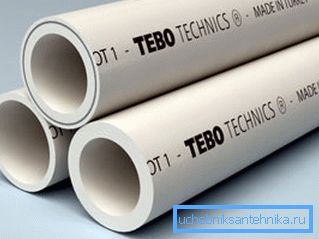

Obstajajo različne vrste polipropilenskih cevi. Vendar pa ni vsaka sorta primerna za oskrbo z vodo in ogrevanje. Vse potrebne tehnične značilnosti se odražajo v GOST R 52134-2003.

V tem dokumentu je prikazan tudi premer cevi polipropilena za ogrevanje - mizica vam omogoča izbiro prave vrste delov glede na temperaturo, tlak in vrsto toplotnega nosilca.

Označevanje cevi iz polipropilena bo pomagalo razlikovati med različnimi deli polimerov: razredi PN 20 in PN 25 so primerni za ogrevanje. Plastika, ki se uporablja pri njihovi izdelavi, omogoča transport tekočine, katere temperatura je 90 stopinj Celzija (standard določa tudi kratkoročni presežek tega parametra za 10 stopinj) .

Številke po označevanju črke kažejo, da je lahko tlak hladilne tekočine v ogrevalnem sistemu 20 ali 25-krat večji od atmosferskega.

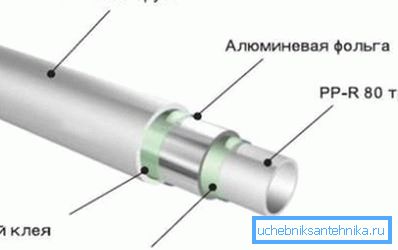

Bolje je uporabljati cevi in ​​fitinge iz polipropilena za ogrevanje z oznako PN 25. Ti izdelki so ojačani s tanko kovinsko folijo, kar dodatno zagotavlja zanesljivost vodnega transportnega omrežja.

Ne glede na to, ali nameščate novo omrežje ogrevanja prostora ali banalno zamenjavo cevi, morate pred nakupom zagotoviti kakovost:

• izdelek mora biti popolnoma okrogel in enakomeren;
• struktura plastike, iz katere so cevi odlite, mora biti po svoji dolžini enakomerno;
• na cevi je nujno treba označiti, s pomočjo katerega lahko ugotovite datum izdelave, serijsko številko in druge tehnične parametre.

Bodite pozorni! Za izdelavo ogrevalne mreže morate kupiti cevi in ​​fitinge, ki jih povezujejo z enim obratom. Vsak proizvajalec lahko naredi majhne spremembe v sestavi uporabljenega polimera. Nato lahko pri spajkanju pride do pojave zakonske zveze in ohlapne povezave delov med seboj. Poleg tega se lahko velikost izdelkov različnih proizvajalcev nekoliko razlikuje.

Montaža ogrevalnega sistema

Faza 1. Izračuni

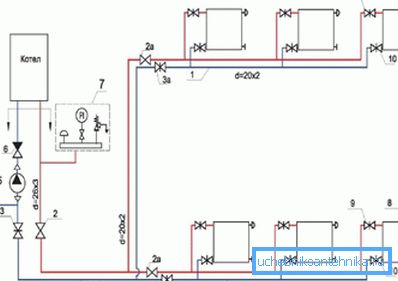

Kljub dejstvu, da je vgradnja ogrevalnega sistema mogoče samostojno opraviti, je priporočljivo, da jo oblikujete za poklicnega inženirja. Samo on lahko izračuna vse potrebne parametre in sestavi risbo, v skladu s katero bo izvedena montaža.

Izbira posebne vrste ogrevanja temelji na značilnostih prostora in njegovem območju. Poleg tega je mogoče, odvisno od uporabljenih radiatorjev, namestiti sisteme z gornjim dovodom hladilne tekočine in spodnjimi.

Pred izdelavo dokumentacije mora strokovnjak pregledati stanovanje, odstraniti dejanske dimenzije, preveriti prisotnost ali odsotnost izolacije itd.

Končni projekt, poleg neposrednega črpanja, mora navajati:

• Kakšen je premer cevi iz polipropilena, ki se uporablja pri načrtovanju ogrevalnega sistema za prostore;
• koti, pri katerih je treba položiti glavne cevovode, da se zagotovi naravni tok vode;
• pritrdilne točke in načine za priključitev radiatorjev in drugih naprav (kotlov, grelnikov vode itd.).

Faza 2. Potrebna orodja

Ogrevanje s polipropilenskimi cevmi bo dolgo in učinkovito delovalo le, če bo med montažo skrbno sledilo postopku spajkanja.

V tem delu boste potrebovali ne samo cevi in ​​pribor, ampak tudi posebno opremo:

• poseben varilni stroj za spajkanje polipropilena (ga imenujemo tudi "železo" ali "spajkanje");
• šobe, ki omogočajo segrevanje delov različnih premerov;
• posebni rezalnik cevi ali škarje, s katerimi lahko kosite cevi želene dolžine;
• brivnik - naprava za odstranjevanje ostankov armaturne folije s konca cevi, ki lahko ovirajo spajkanje;

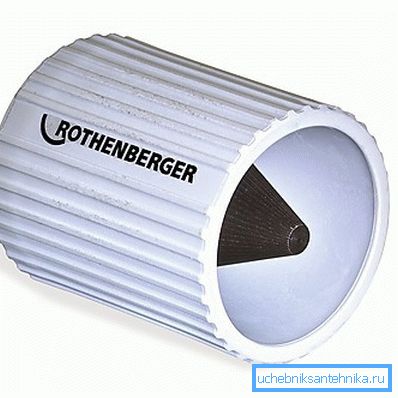

• Faskosnimitel - naprava, ki omogoča rezanje cevi, zaradi česar vstopi v priključek za boljšo povezavo cevi.

Faza 3. Priprava

Pred nadaljevanjem povezave je potrebno na poseben način pripraviti cevi za uporabo:

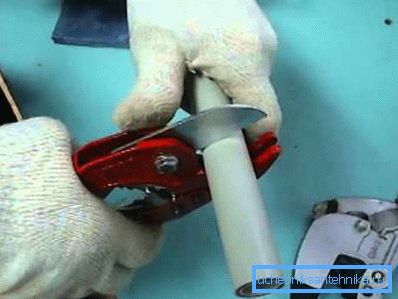

1. S pomočjo posebnih škarij ali rezkarjev cevi se pridobljene cevi iz polipropilena razrežejo v dolžino, ki jo potrebujete;

1. Od konca cevi (njenega zunanjega dela) se odstranimo posnetje s širino 3 mm pod kotom 15 stopinj. Zahvaljujoč tej operaciji je cev lažje vstopiti v priključne elemente. Poleg tega oster konec ne "očisti" plast ogrevane plastike, kar lahko v prihodnosti povzroči kršitev tesnjenja sklepa.

1. Cev in notranja površina okovja temeljito očistimo iz prahu in ostankov, nato pa razmastimo s posebno spojino.

Faza 4. Varjenje

Pri pripravi opreme je potrebno začeti delo:

1. Namestite železo na poseben stojalo, ki olajša njegovo uporabo in ščiti pred poškodbami.
2. Termostat naprave mora biti nastavljen na 270 stopinj Celzija. Ta temperatura je optimalna za varjenje polipropilenskih cevi pri vgradnji ogrevalnega sistema.
3. Po tem morate počakati, da se naprava segreje. Konec tega postopka bo označena z zeleno LED.

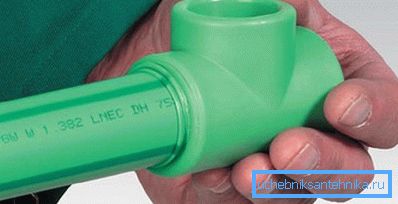

Postopek povezovanja cevi med seboj poteka v naslednjem zaporedju:

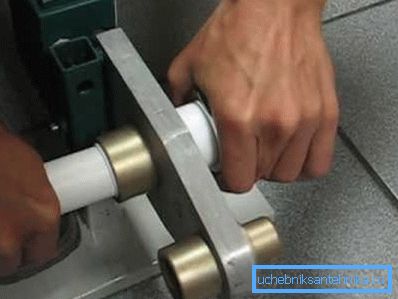

1. Namestitev je nameščena na zatiču za spajkanje in cev se vstavi v vtičnico. To je treba opraviti hkrati, tako da se segrevanje in taljenje plastike na obeh delih enakomerno opravi.

1. Čas ogrevanja je odvisen od premera uporabljenih delov in je v priloženi dokumentaciji za spajkalnik.
2. Na koncu taljenja odstranite cev in pritrdite od spajkalnika in jih vstavite v drugega.

Da bi zagotovili največjo kakovost med priklopom, je priporočljivo upoštevati te nasvete:

• priključne dele, morate zagotoviti, da je njihova osna črta strogo vzporedna;
• med utrjevanjem plastike ne morem premikati cevi in ​​vgradnje;
• ko se pridruži proizvodom, je prepovedano, da jih obračajo okoli svoje osi.

Faza 5. Pritrditev

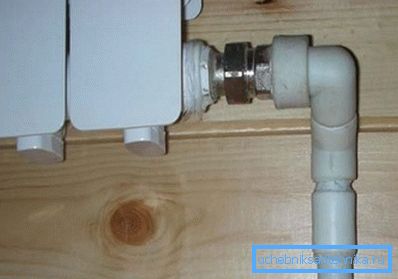

Priključitev z radiatorji ogrevanja se izvaja s pomočjo posebnih hitro odstranljivih elementov, ki so pritrjeni na končne odseke ogrevalnih cevovodov.

Da bi se izognili motnjam med delovanjem, je treba vse končne dele pritrditi na steno s sponkami ali nosilci. Oblikovani morajo biti tako, da prenesejo težo cevi, napolnjene z vodo. Na enak način vgrajeni radiatorji.

Zaključek

Navodila v tem članku podrobno opisujejo zaporedje dejanj, ki vam omogočajo, da opremite polpropilensko enocevno ogrevanje zasebne hiše z lastnimi rokami. Podobna gradnja se izvaja in gradnja podobne sheme v stanovanju. Več podrobnosti o naši temi bo prikazalo videoposnetek, ki vam ga ponudimo.
