Polipropilenski zbiralnik z žerjavi - proizvodne lastnosti

Pri vzporedni priključitvi več grelnih naprav ali namestitve ogrevalnega sistema "toplo pod" obvezno uporabljajte zbiralce. Te naprave lahko kupite v vodovodni trgovini ali pa se sami izdelate V tem članku bomo preučili, kako sestaviti vodovodni zbiralnik z zapornimi ventili iz tako vzdržljivega in cenovno dostopnega materiala kot polipropilena.

Splošne informacije

Do danes se zbiralci, ki jih popularno imenujejo glavniki, uporabljajo za kumulativno povezavo številnih ogrevalnih in sanitarnih naprav. Zunanja naprava je cilindrični del z enim vhodom in večkratnimi pipami. Vsak dotok je opremljen z zapornimi ventili.

Načelo delovanja te naprave je naslednje - voda ali druga tekočina se dovajata na vstopu pod tlakom. Poleg tega se porazdeli med pipe, ki omogočajo vzporedno priključitev več vodovodnih napeljav ali na primer več kontur sistema talno ogrevanje.

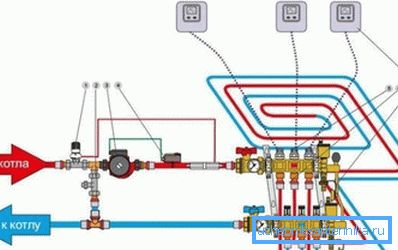

Povezava kolektorja omogoča enakomeren pritisk vode v vseh vodovodnih napeljavah, ko so hkrati vklopljeni. Pri uporabi grelnikov v ogrevalnih sistemih je zagotovljeno enakomerno ogrevanje vseh grelnih naprav (radiatorjev ali obrisov toplega nadstropja).

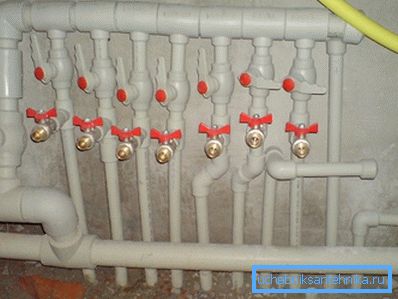

Preprosto je sestaviti polipropilenski glavnik z lastnimi rokami, vse, kar potrebujete, je komplet čepov in krogelnih ventilov.

V tem primeru ima naprava številne prednosti, kot so:

• Odpornost na korozijo.
• Zategnjenost, ker je varjenje spojeno varno drug z drugim.
• Trajnost - na polipropilenskih stenah pribora skoraj ni skale.
• Poceni zaradi dejstva, da cena polipropilenskih cevi in ​​pribora ni visoka.
• Zanesljivost, ker je polipropilen precej vzdržljiv material.
• Sposobnost izvesti točno toliko pip po potrebi.
• Možnost uporabe izdelka tako za sistem oskrbe z vodo kot za ogrevanje.

Zaradi teh razlogov mnogi strokovnjaki raje izrabljajo kovinske zbiralce naprave, sestavljene neodvisno od polipropilenskih delov.

Proizvodni zbiralec

Materiali

Torej, za neodvisno montažo polipropilenskega razdelilnika z zapornimi ventili, so potrebni naslednji materiali:

Bodite pozorni! Krogelni ventili se lahko uporabljajo samo za odpiranje in zapiranje toka. Če je treba uravnavati svojo intenziteto, je treba uporabiti drugačno vrsto ventilov.

Diametri cevi in ​​fitingov imajo lahko druge parametre. Glavna stvar je, da ustrezajo premeru cevovoda.

Skupščina

Navodila za sestavljanje glavnika so precej preprosta, glavna stvar je slediti naslednjemu zaporedju:

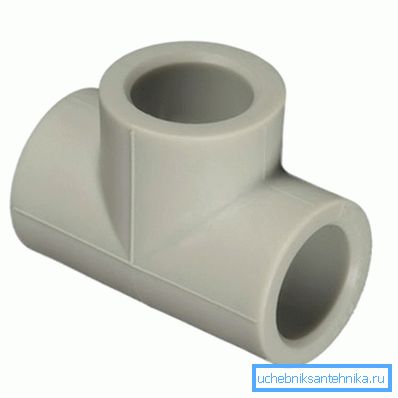

• Najprej se med seboj povežejo. Vsaka tee služi kot pipe.
• Potem je na eni strani naprave nameščen vtikač, na drugi pa kotni kot. pri 90 stopinjah (če je dovod vode na dnu).

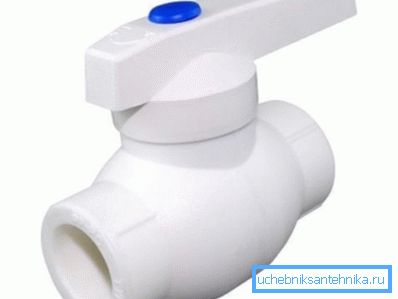

• Ko je zbiralnik brez žerjavov montiran, morate za vsako vtičnico namestiti zapiralni ventil. Da bi to naredili, je k vsakemu čepu varjen majhen kos cevi, na katerega se spajka polipropilenski krogelni ventil.

Za povezavo vseh delov skupaj potrebujete poseben varilni stroj (spajkalnik).

Naslednje je zaporedje priključkov za vgradnjo, ki uporabljajo to napravo:

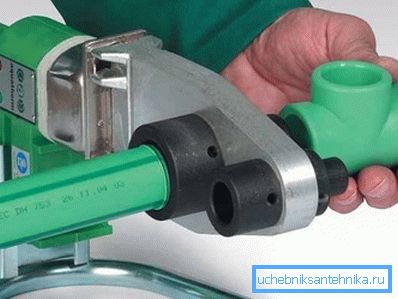

• Prvi korak je, da se spajkalno železo segreje na delovno temperaturo. Pripravljenost instrumenta bo označena z zeleno LED.

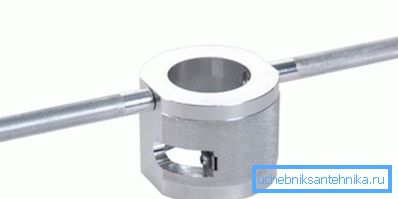

• Ker so okovja medsebojno povezana s cevnimi segmenti, medtem ko se varilni stroj segreje, je potrebno očistiti del cevi, ki bo varjen na vgradnjo. To se naredi s pomočjo posebnega orodja, ki je postavljeno na vrh cevi in ​​zavojev.

• Ko spajkalnik doseže delovno temperaturo, vstavite vijak in cev v šobe orodja in počakajte, da se plastična površina topi. V kompletu s spajkalnikom je tabela, ki prikazuje čas taljenja delov različnih premerov.
• Po izteku časa, določenega v tabeli, je potrebno odstraniti dele, ki jih je treba povezati iz šob in jih združiti skupaj. V tem položaju morajo držati do utrjevanja, poskušati se ne premakniti ali obrniti.
• Po tem mora biti cev, priključena na vgradnjo, odrezana, pri čemer je konica privarjena za varjenje drugega pribora.

Nasvet! Da bi "dobili roko", bi morali prakso na ostanke cevi in ​​sklopke, saj nepravilno spajkani del lahko uniči celoten zbiralec.

Po tem načelu so vse podrobnosti medsebojno povezane. Če se zbiralnik s krogelnimi ventili uporablja za ogrevalni sistem, morate za vrnitev izvesti še eno takšno napravo.

Zaključek

V mnogih primerih je zbiralec nujni element postavitve. Kot smo ugotovili, da je ta naprava iz polipropilena, je v moči vsakega domačega obrtnika, ki ve, kako ravnati s spajkalnikom za plastične cevi. Hkrati kakovost in značilnosti izdelka ne bodo slabše od blagovnih znamk.

Iz videoposnetka v tem članku lahko izveste nekaj dodatnih informacij o tej temi.
