Povezovanje vodovodnih cevi: metode za različne materiale

Kako povezati vodne cevi z lastnimi rokami? V tem članku bomo analizirali rešitve za najbolj priljubljene materiale, pri tem pa upoštevali njihove ključne težave, prednosti in slabosti.

Začnimo torej.

Seznam materialov

Najprej se spomnite, katere vrste cevi se uporabljajo pri gradnji vodovodnih omrežij.

• Črno jeklo V zadnjem času je zaradi širjenja polimernih materialov izgubil svojo nekdanjo priljubljenost, vendar se zaradi visoke mehanske moči še vedno ne odreče položaju.

Pojasniti je treba: v centraliziranih vodovodnih omrežjih je nazivni tlak 3-6 kgf / cm2. Vendar pa je v nekaterih primerih (nenadno odprtje ventilov ali njena okvara med preskusi ogrevalne vode za gostoto) možen kratkotrajni presežek te vrednosti - do 12-20 kgf / cm2.

• Pocinkana jeklena cev. Primerljivo je s črnim jeklom z odpornostjo proti koroziji.
• Valovito nerjavno jeklo.
• Baker.

• Metal-plastika je troslojna konstrukcija prepletenega polietilena in aluminija, ki zagotavlja mehansko trdnost.
• Polipropilen (brez armature, ojačan z vlakni, ojačan z aluminijasto folijo).
• Polietilen, ki se uporablja izključno za oskrbo s hladno vodo zaradi omejene odpornosti proti toploti.

Kako povezati cevi za vodo v vsakem primeru?

Črno jeklo

Varjenje

Glavni način povezovanja jeklenih cevi je varjenje, električni lok ali plin.

• Arc varjenje - gre za fuzijo elektrodnega materiala, ki se raztalja z električnim lokom, pri čemer se izolacija šiva z žlindro talini - lupino elektrode. Velike tokove (200 amperov ali več) zagotavlja varilni transformator.
• Plinsko varjenje vključuje uporabo gorilnika za ponovno polnjenje robov plamena zvara, na katerega se napaja mešanica kisika in acetilena. Varjeni material je varilna žica, ki se raztopi v istem plamenu.

Niti

Navojna povezava, za razliko od varjene, omogoča možnost razstavljanja. Niti na robovih cevi se razrežejo ročno, na stružnem rezkalniku ali pa se preprosto varijo.

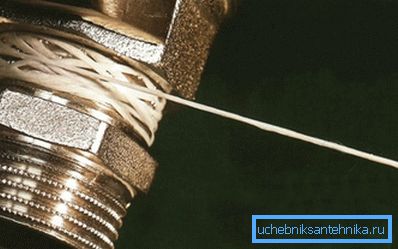

Za tesnilni navoj lahko uporabite:

• Trak FUM. To je nekoliko neugodno, saj daje puščanje z najmanjšim povratnim potekom navoja.
• Težka tesnilna masa za povezovanje vodovodnih cevi nima te pomanjkljivosti; Vendar pa cena 150-200 rubljev za 30 metrov niti ne bo zadovoljila vsakogar.

• Sanitarni lan je poceni, vendar ne preveč trpežen: rodi na mrzli vodi in se vroči.

Mimogrede: impregnacija z barvo, laneno olje ali silikonsko tesnilno sredstvo odpravlja to težavo, zaradi česar je trak navitja zelo trpežen.

Ključi brez ključa

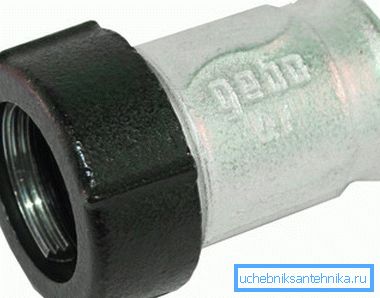

Priključek jeklenih cevi je nezapletena izvedba z matico, distančnim obročem in gumijastim ali silikonskim tesnilom. Pri privijanju matice je cev dobro pritrjena s tesnilnim obročem.

Stroški hitrega pritrditve se začnejo od približno 150 rubljev; njegova namestitev zahteva temeljito čiščenje površine cevi iz rje in barve.

Pocinkana

Metode njegove povezave so enake kot za črno jeklo, minus varjenje. Ogrevanje z električnim lokom ali baklo vodi do izgorevanja cinkove prevleke in pospešene korozije cevovoda na mestu varjenja, s čimer se zanemari pocinkanje njegove glavne prednosti - odpornost na korozijo.

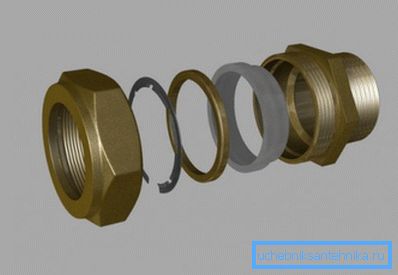

Valovita nerjavna jekla

V tem primeru se priključni elementi s silikonskimi tesnilnimi obroči uporabljajo za povezavo elementov cevovoda. Zahvaljujoč valovitemu pokrovu je priključek zelo trpežen: skoraj ni mogoče izvleči cevi iz vijaka, ne da bi pri tem razrahljali matico.

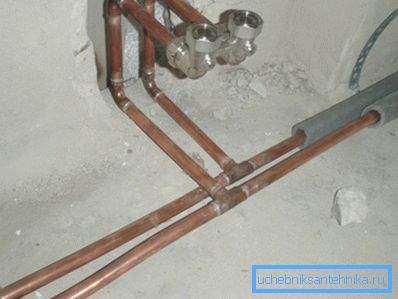

Baker

Bakrova cev je povezana na dva načina.

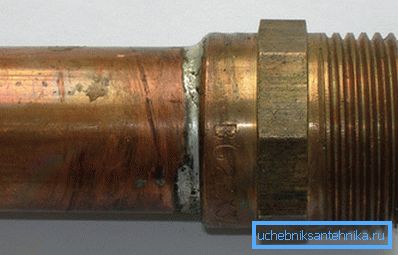

Spajkanje

1. Konec enega od elementov, ki jih želite priključiti, se razširi.
2. Zvon in konec drugega dela očistijo okside.
3. Po segrevanju v plamenu gorilnika se v vtičnico vstavi spajka. Zaradi kapilarnega učinka hitro napolni votlino med povezanimi elementi.

Komprimiran zrak

Poleg spajkanja se lahko za sestavljanje bakrenih vodov uporabljajo dve vrsti stiskalnic.

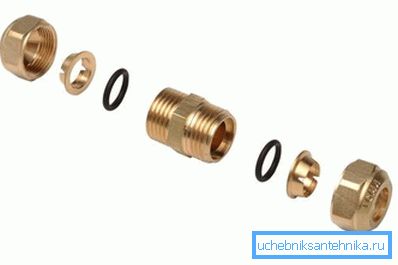

1. Za neprekinjeno cevko uporabljamo analog za hitro pritrdilno okovje za jekleno cev. Tesnilo je opremljeno z gumijastim obročem.

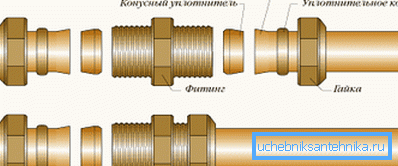

1. Mehko žgani bakr se namesti in zlepi z matico na zapornem obroču stožčastega dela.

Kovinska plastika

Kovinsko-plastične vodne cevi in ​​priključki za njih je mogoče namestiti na dva načina.

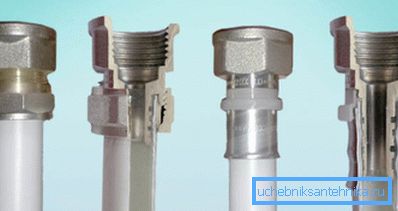

Kompresijske fitinge

Kalibrirana cev s tesno prilegajočo prilegajočo se pritrditvijo na par tesnilnih gumijastih obročev. Potem se razporedni obroč in matica z notranjim stožčastim zaporkom zaporedno pripeljejo v pritrditev. Zategnite navoj, matico s prerezanim obročkom stisne cev na vgradnjo.

Ta vrsta povezave velja za manj zanesljivo, ker pogosto pušča po več ciklusih ogrevanja in hlajenja.

V praksi je vzrok napak vedno isti - huda kršitev tehnologije namestitve.

• Za rezanje namesto obrezovalnega noža se uporablja običajna kovinska žaga.
• Na koncu cevi se ne odstranjuje notranji posnetek.
• Cev ne kalibriramo, pri tem držimo ovalni presek, ki ga nabavimo pri navijanju v zaliv.

Zaradi tega se med montažo tesnilni obroči izvlečejo iz vtičnic in se premaknejo v odporno fluoroplastično tesnilo vgradne naprave. Tesnino zagotavlja sponka za namestitev elastičnega polietilena, ki se po nekaj ciklusih segrevanja in hlajenja delno stisne iz mesta največjega stiskanja. Zaradi tega je potrebno več veznih zvez, dokler aluminijasto jedro ne pritisne na vgradnjo.

Pritrdilni elementi

Vsa razlika od prejšnje sheme je, da je tu cev z obroči iz nerjavnega jekla s pomočjo posebnih klešč.

Stisnjene spojine praktično ne tečejo, ker:

• Žlebice pod O-obroči so globlje; kot rezultat, je veliko težje izvleči med montažo.
• Uporaba dragih (približno 5.000 rubljev) klopov ima namestitveni program ne prihranite pri drugih orodjih. Zlasti cev ne izrežemo z žaginim listom, ampak z nožem; Strokovnjaki prav tako ne zanemarjajo kalibracije in cevi.

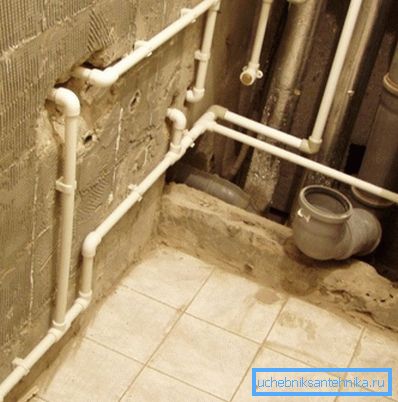

Polipropilen

Pri polipropilenskih vodovodih uporabljamo tudi dva načina povezave.

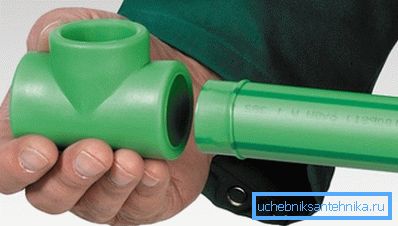

Varjenje

Kako povezati plastične vodne cevi z uporabo varjenja pri nizki temperaturi?

Tukaj je seznam potrebnih orodij.

Pravzaprav je tehnologija naslednja:

1. Spajkalnik je opremljen s šobo ustrezne velikosti in segreva na delovno temperaturo.
2. Cev je razrezana po velikosti z metri nožem.
3. Zunanje posnetje odstranimo iz cevi s kalibratorjem.
4. Aluminijasta folija (pri cevi, ki jo ojača) se odstrani s področja varjenja. Lahko povzroči stratifikacijo materiala in depresijo sklepov.
5. Cev in pritrditev sta kombinirana s šobo za nekaj sekund in po ponovnem vklopu z gladkim pomikom giba. Po kratki izpostavljenosti je utrjena plastika skoraj tako dobra kot monolitni del cevovoda.

Potisnite opremo

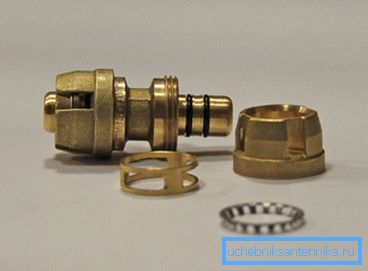

Uporabljajo se za povezavo plastičnih cevi za vodo brez varjenja. Push-fit je enostavna izvedba s tesnilom O-ring in zapornim obročem iz nerjavečega jekla z jezičkami, ki preprečujejo premikanje cevi nazaj; končno pritrjevanje je zagotovljeno z matico z notranjo površino.

Kako priključiti plastične vodovodne cevi s pomočjo pritrdilne naprave?

1. Cev je močno vstavljena v pritrditev z ohlapno matico.
2. Matica je zategnjena ročno, dokler se ne ustavi.

Koristno: v prodaji, čeprav le redko, lahko najdete pritrdilne elemente za kovinsko plastiko.

Polietilen

In tukaj sta priljubljena dva načina povezave.

Varjenje

Kako povezati polietilenske vodne cevi z varjenjem?

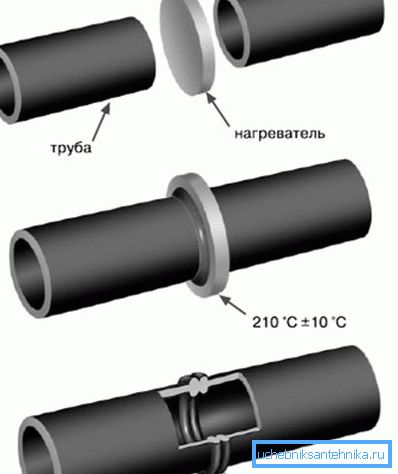

1. Sosednji elementi so obrnjeni, centrirani in pritisnjeni proti ogledalu spajkalnika pred ponovno uporabo.
2. Nato se konci pritisnejo ena proti drugi in stari, dokler se polietilen ne strdi.
3. Odrezka (ki štrli izven cevnega dela šiva) je obrezana.

Končno varjenje se uporablja pri povezovanju cevi s debelino stene 4 mm ali več. Z velikim premerom zahteva uporabo mehanskih ali hidravličnih naprav.

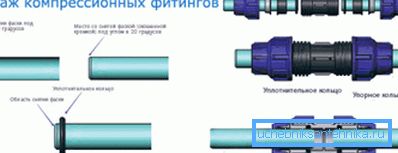

Kompresijske fitinge

Pri priključitvi cevi majhnih dimenzij se uporabljajo plastični deli s tesnili iz gume ali plastike.

Kako povezati plastične cevi za vodovod s svojo pomočjo?

1. Zaporno matico, dvema zavornima obročkoma in obročasto tesnilo zaporedoma gnata na cev.
2. Nato se pritrdi na koncu.
3. Tesnjenje je premaknjeno tako, da vstopi v režo med priključkom in cevjo, po kateri jo pritisnemo proti zavornim obročkom in pritrdimo z matico. Orodje se ne uporablja, matico je ročno zavito.

Zaključek

Upamo, da bo naš hiter pregled bralcu pomagal pri izbiri najboljših rešitev za svoje projekte. Več podrobnosti o načinih povezovanja cevi bo omogočilo videoposnetek v tem članku.

Uspehi!
