Pravokotne cevi: tehnične specifikacije in profil

Deli, ki imajo notranjo votlino in prerez v obliki kvadrata ali pravokotnika, imenujemo oblikovne cevi. Pogosto se uporabljajo za različne modele z lastnimi rokami. Spodnji material vam omogoča, da razvrstite celotno paleto obstoječih delov in izberete izdelke, ki najbolje ustrezajo vašim potrebam.

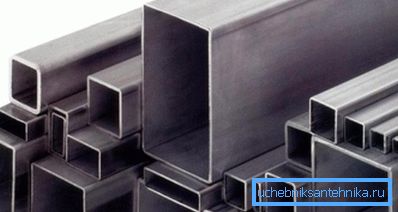

Kvadratne cevi so priljubljen gradbeni material.

Značilnosti pravokotnih cevi

Proizvodni proces

Profil kovinske cevi lahko izdelamo na dva načina:

  1. S kotalnimi izdelki. Da bi to naredili, vzemite del želenega premera in ga obdelajte z valjarno. Odvisno od uporabljene tehnologije, velikosti in materiala delov, se uporablja naslednje:
    • vroče valjanje - okrogle cevi se obdelajo, potem ko se segrejejo na določeno temperaturo;
    • hladno delo - spreminjanje oblike cevi se zgodi brez predhodne toplotne obdelave
    1. S pritiskom na. V tem primeru je cev nastala iz ravne gredice, čemur sledi varjenje vzdolžnega šiva.

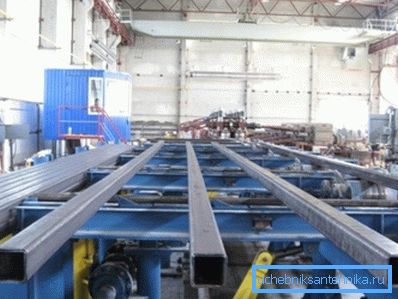

    Profilna cev, izdelana z valjanjem ali žigom

    Prednosti profiliranih izdelkov

    Material ima veliko prednosti nad krožnimi deli:

    1. Tudi pri večji fizični napori se izdelek praktično ne more deformirati.
    2. Končane kovinske konstrukcije iz kvadratnih in pravokotnih cevi so zelo trpežne. Poleg tega se odlikujejo po nižji ceni, saj votla oblika zmanjša količino uporabljene kovine (v nasprotju s fitingi in kvadratnimi palicami). (Glej tudi članek Hot-Rolled Pipe: Features.)
    3. Izdelki iz profilov imajo manj teže v primerjavi s polnimi deli.
    4. Pravilno izbrani pravokotni ali kvadratni detajli se lahko uporabljajo za izdelavo struktur zelo kompleksne oblike. Dobro se zavija brez deformacije in je lažje zvariti z drugimi deli.
    5. Izdelek ima dolgo življenjsko dobo (zlasti tiste iz neželeznih kovin).

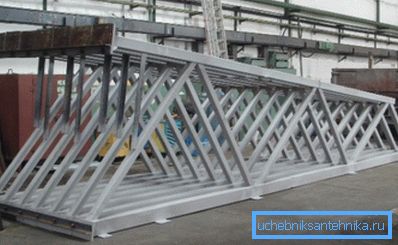

    Fotografije kovinskih konstrukcij iz profilne cevi

    Velikost izdelka se določi glede na naloge, za katere je namenjen. Nekatere vrste profilnih cevi so narejene iz posebnih razredov jekla, ki lahko prenesejo agresivne okoljske pogoje. Takšni deli se uporabljajo za vgradnjo vrtalnih ploščadi na odprtem morju in območjih z zelo nizko temperaturo zraka.

    Bodite pozorni! Uporaba kovinskih konstrukcij iz profiliranih delov lahko znatno zmanjša količino uporabljenega betona in posledično zmanjša težo konstrukcije. Zahvaljujoč temu lahko hitro zgradite visoke stavbe in zgradite manj masivno podlago za njih.

    Vrste cevi pravokotnega prereza

    Možnosti regulacije

    Razpon pravokotnih cevi po GOST je precej raznolika. Razvrščeni so po različnih kriterijih, ki vam omogočajo bolj zavestno pristop k izbiri sorte, ki jo potrebujete.

    Splošni GOST za profilirane cevi ima številko 13663-86.

    V skladu s tem dokumentom obstaja več tehnologij, ki proizvajajo izdelke:

    • vroče valjane brezšivne;
    • hladno oblikovane brezšivne;
    • oblikovan električni;
    • hladno deformirani električni izdelki.
    Varjene pravokotne cevi

    Ločeno se razlikujejo naslednji standardi, ki urejajo tehnične značilnosti delov:

    • pravokotni izdelki - po GOST 8645-68;
    • kvadratni - po GOST 8639-82.

    V zgornjih navodilih je določeno, da morajo izdelani modeli imeti naslednje parametre:

    • širina strani kvadratnega dela je od 10 do 180 mm (od 32 do 60), debelina stene pa je od 1 do 14 mm (od 4 do 6);
    • dimenzije pravokotnega izdelka naj bodo 15x10 mm (28x25) in debelina stene od 1 do 12 mm.
    Dimenzije in debelina stene cevi morajo biti v skladu z GOST

    Dolžina izdelkov je odvisna od načina njihove proizvodnje. Podrobneje so ti parametri navedeni v tabeli.

    Tip Neizmjeren Merjeno Multiples
    Vroče valjane brezšivne od 4 do 12,5 metrov od 4 do 12,5 metrov od 4 do 12,5 metrov
    Hladno oblikovana brezšivna od 1,5 do 9 metrov od 4,5 do 11 metrov od 1,5 do 11 metrov
    Electrowelded od 1,5 do 9 metrov od 5 do 9 metrov

    Področje uporabe

    Glavne prednosti izdelkov so očitne:

    • visoka upogibna trdnost;
    • majhna teža;
    • dobra odpornost na različne obremenitve.

    Zaradi tega so deli profila zelo razširjeni v številnih panogah. Izdelki so na voljo v različnih velikostih, imajo lahko skoraj vsako obliko. Večina kompleksnih kovinskih konstrukcij je izdelana iz kvadratnih ali pravokotnih cevi.

    Pravokotne cevi so močne in lahke konstrukcije.

    Glavni obseg zadevnega gradiva:

    • gradnja nosilnih konstrukcij z nizko težo;
    • gradnja lokacij za različne funkcionalne namene;
    • namestitev kovinskih nosilcev in prečnih prečnih krutosti;
    • ustvarjanje škatel za polaganje kablov in tako naprej.

    Od zadevnih izdelkov so zelo lahki in trpežni okviri. Ker je ta material široko razširjen v avtomobilski industriji, se uporablja za izdelavo oglaševalskih in drugih podobnih struktur.

    Izdelki iz jedrnih elementov vsebujejo 30-40% manj kovin, kar omogoča uporabo manj masivnih temeljev, kar dodatno zmanjša predvidene stroške gradnje.

    Za povezavo delov cevovodov se običajno uporabljajo:

    • električno varjenje;
    • priključek vijačne vtičnice.
    Varjena povezava vam omogoča, da najdete najbolj trajno povezavo

    Druge funkcije

    Zahvaljujoč ojačitvenim rebrom, ki jih tvorijo štiri koti pravokotnika ali kvadrata, je cev zelo trpežna, ker se široko uporablja pri gradnji stavb. Nizka teža in notranja votlina praktično ne vplivata na togost ukrivljenega dela.

    To je posledica dejstva, da ob ukrivljenju glavna obremenitev pade na robove. Hkrati pa zaradi pomanjkanja jedra slednjega ni predmet uničenja in hude deformacije. Glavna naloga je izbrati pravi del dela.

    Drug pomemben dejavnik je stroškovna učinkovitost. Ker je cena profiliranih cevi približno četrtina nižja kot pri običajnih izdelkih s podobnim premerom, je mogoče pri nakupu gradbenih materialov znatno prihraniti. Poleg tega jih je lažje prenašati, hraniti in montirati na gladke površine.

    Profilne cevi se dobro prepogibajo in ohranijo svojo moč

    Povezava teh delov poteka s pomočjo avtomatskih in polavtomatskih varilnih strojev. Ta šiv je povečal moč, saj so kvadratne in pravokotne cevi, ki se uporabljajo za ustvarjanje kompleksnih in masivnih kovinskih struktur.

    Nasvet! Pri nakupu cevi za gradnjo preverite njegovo kakovost. Teža cevi se mora natančno ujemati s parametri, določenimi v GOST.

    Zaključek

    Pravokotne in kvadratne cevi so odličen material, ki se pogosto uporablja v gradbeništvu. Z njimi lahko ne samo oblikujete trdne in zanesljive stavbe, ampak tudi znatno zmanjšate predvidene stroške dela. Več podrobnosti o tem lahko najdete v videoposnetku v tem članku.
