Premer kanalizacijske cevi

Pri nameščanju sanitarne naprave je problem njenega pristopa k sistemu kanalizacije. Če želite to narediti, morate vedeti, kakšne premerne cevi se lahko dvignejo. Poleg tega je zaželeno krmariti s položajem na trgu.

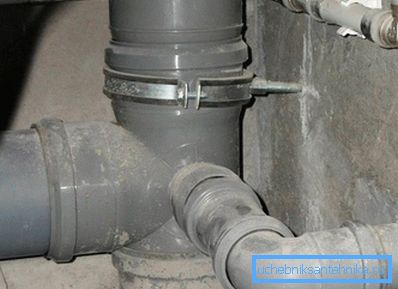

Raznolikost premerov

Premer kanalizacijske cevi je v veliki meri odvisen od mesta namestitve. Če ne govorite o zbiralcih, ki zbirajo vse odpadne vode iz stanovanjskih in industrijskih objektov, je premer cevi znotraj stavbe večinoma 50, 110 mm. Premer zunanjih cevovodov znaša od 110 do 600 mm.

Nasvet! Ker je diktirni faktor pri izbiri premera cevovoda obseg odpadne vode, potem med montažnim delom upoštevajte, koliko instalacijskih napeljav je nameščenih in kakšna je pretočna zmogljivost cevi instaliranega sistema.

• Dvižni sistemi notranjega kanalizacijskega sistema in izhodov v zunanje omrežje praviloma znašajo ~ 110 mm. Podružnice sanitarnih naprav, razen WC-ja, so izdelane iz cevi s premerom v območju od 32-50 mm.
• Zunanja odplaka naselij je razporejena v različnih premerih, odvisno od števila priključnih točk vzdolž smeri transporta odtočnih kanalov, ki se prevažajo. Iz zasebnega stanovanja, praviloma cevovod O 110 mm.
• Iz večstanovanjskih visokih stavb se lahko izpusti v zunanjo kanalizacijo izvede s cevovodom Ø 160 mm.

Znano je, da imajo cevi notranji in zunanji premer. Pred tem so se za vgradnjo kanalizacijskih sistemov uporabljali izdelki iz litega železa ali azbestnega cementa. V tehnični literaturi in oblikovanju so bile te cevi označene z notranjim premerom, ki je označen kot Dvn. Zdaj se pogosteje uporabljajo cevi iz polimernih materialov. Za njih je zunanji premer že označen z oznako DN.

Pri načrtovanju in namestitvi te potrebe je treba posebno pozornost. Vrednosti obeh premerov igrajo pomembno vlogo, odvisno od opravljenega dela. Pri izračunih upošteva, kakšen je premer cevi v njegovem notranjem delu, pri neposrednem pritrditvi pa zunanji premer pride do prve vloge. Od njega se odklanjajo, ko je treba upoštevati normativne razdalje do drugih komunikacij, zlasti pri polaganju cevovodov pod površino zemlje.

Ker imajo cevi širok razpon, imajo izdelki z enakimi notranjimi premeri drugačen zunanji del in obratno. Vse je v debelini stene. Cevi, ki se uporabljajo v tlačnih kanalih ali so v tleh pod vplivom velikih zunanjih obremenitev, se debelina stene povečuje. Poznavanje zunanjega premera cevastega izdelka in njegove debeline stene je mogoče izračunati vrednost notranjega prereza. Za to je treba od DN odšteti dve debelini stene.

Premer kanalizacijskih cevi iz različnih materialov

• Plastične kanalizacijske cevi v zadnjem času vedno bolj iščejo svojo uporabo. Brez kakršnih koli težav zamenjajo izdelke iz litega železa, ki so bili prisotni na trgu že več kot desetletje. Takšni izdelki imajo primerjalne prednosti, raznolik izbor in jih je enostavno namestiti. Razpon plastičnih cevi, ki so na voljo za domače odplake v prerezih 32, 50 in 110 mm. Veliko različnih oblikovnih delov omogoča enostavno povezovanje izdelkov. Pri priključitvi cevi na vtičnice so predvideni gumijasti tesnili, ki preprečujejo puščanje pred tvorbo. Povezava izdelkov med seboj in okovja pride zaradi ne samo vtičnic, temveč tudi spajkanja, ki se izvaja s posebnimi napravami. Takšne cevi dobro prehajajo odvode. Poleg tega so trajne in resne nesreče se ne pojavijo s svojim sodelovanjem. Zunanja kanalizacijska omrežja so nameščena iz cevi s premerom 110 mm.
• Zdaj se PVC cevi široko uporabljajo. Zanje je značilna visoka odpornost proti obrabi, dolga življenjska doba. Poleg tega imajo izdelki dobro pasovno širino. Danes praktično zasedajo vodilno mesto pri postavitvi kanalizacijskih sistemov. Poleg najbolj priljubljenih velikosti v prerezih 32, 50 in 110 mm je lahko premer PVC cevi večji. Pri nameščanju kanalizacijskih cevovodov zunaj stavb se uporabljajo izdelki s premerom v območju 110-500 mm, debeline pa do 15 mm. Seveda so cevi s takšnimi lastnostmi postavljene za gradnjo cevovodov za glavno uporabo.

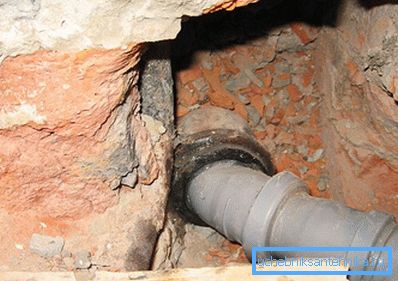

• Dobre stare cevi iz litega železa, čeprav postanejo zastarele, se danes še vedno uporabljajo. Redko se uporabljajo za vgradnjo v zaprtih prostorih, vendar pri odlaganju zunanjih omrežij taki izdelki še vedno najdemo. Sodobne cevi iz litega železa so izdelane z litjem. Odporne so proti koroziji in imajo notranjost prevleko, ki zmanjšuje pretok odpadkov. Cevi so priključene z vtičnicami z uporabo manšet ali o-obročev. Diametri litega železa so standardni. Povprečni premeri se določajo po dimenzijah v razredu v območju od 50 do 300 mm. Pri polaganju debelih črt, premeri se povečajo na 1200 mm.

Nasvet! Za določitev premera cevi morate pogledati oznako površine. Želena vrednost je napisana na koncu besedila v številkah.

Premer cevi za vodovodne napeljave

• Skupaj z umivalnikom ali umivalnikom so na voljo pribor, ki se lahko priključi na cevi O 40, 50 mm. Na tej podlagi bi bilo najbolj racionalno preusmeriti iz teh sanitarnih naprav O 50 mm. Takšna cev običajno preša zahtevano količino vode.
• Med vodovodnimi napeljavami je potreben samo odvodnik cevi Ø 110 mm. V tem primeru mora biti ta pogoj izpolnjen. Poleg tega mora biti cev, ki bo izpraznila stranišče iz stranišča, čim krajša in biti bližje dvižniku. Za priključitev odvodnega dela straniščne školjke na odcepno cev je treba uporabiti poseben oblikovan del (samo v primeru, ko je z WC školjko nemogoče priklopiti), kar se imenuje brušenje. Ima manšete, ki preprečujejo puščanje in neprijetne vonjave.
• Kot je znano, precej volumna tekočine izteče iz kopeli. Istočasno ima izstopna cev majhen premer - 50 mm. Dejstvo je, da ima tukaj stopnjo pretoka. Skozi luknjo z majhnim premerom odtočne vode tečejo majhen volumen na enoto časa. Poleg tega obstoječa rešetka dodatno zmanjša količino pretoka, zato ni več potrebna pretočna cev za izpustno cev.

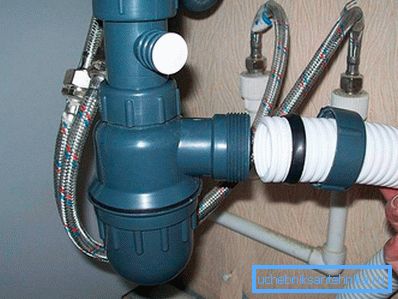

• Kot v praksi kaže, se lahko v kuhinji hkrati poleg umivalnika in celo dveh avtomobilov - pomivalni stroj in pranje. Če bi se cev Ø 50 mm odmaknila od umivalnika, mora posoda s premerom 40 mm segati iz pomivalnega stroja in 32 mm od enote za pranje. Za njih se uporablja samo ena kanalizacijska cev O 50 mm, iz katere potujejo odtočne naprave. Odvodne cevi se vstavijo v te pipe in po potrebi uporabijo manšete.
• Tuš kabina se razlikuje od kopeli v tem, da je v prvem primeru prostornina vode na izhodu majhna. Pri tuširanju se odtoki na enoto časa dodelijo ravno toliko, kolikor vstopi v napajalno napravo. V tem primeru ima vodovodni pladenj luknjo, podobno tisti v kadi. Okovje je pritrjeno na kabino za prhanje, vključno s cevjo za odvod, ki je lahko v premeru od 32 do 50 mm. Od tod zaključka - za odstranjevanje odtočnih kanalov je dovolj proizvoda, ki ima velikost v predelu 50 mm.

Takšna široka paleta kanalizacijskih cevi ne bi smela povzročati težave lastniku prostora pri izbiri ustreznega izdelka za odvajanje odplak iz vodovodne napeljave.
