Pribor za kovinske cevi: priključite dele na različne načine

Fitingi za cevi iz kovinskega polimera, pa tudi deli za sestavljanje komunikacij, izdelanih samo iz kovinskih elementov, so lahko zelo različni. V tem primeru so razlike v materialu, iz katerega so izdelani konektorji, in v njihovem oblikovanju.

Spodaj smo si ogledali glavne vrste delov, pri čemer smo pozorni na njihove prednosti in slabosti.

Od česa so?

Pregled palete opreme se bo začel z analizo materialov, ki se uporabljajo za njihovo izdelavo. Praviloma kovinski priključni del sovpada s kovino, ki se uporablja za polaganje cevnih komunikacij, vendar obstajajo izjeme.

Najpogosteje se uporabljajo za izdelavo cevnih priključkov:

• Litoželezni. Material je odporen na obremenitve in kemične vplive, vzdržuje visok pritisk. Večina modelov litega železa zagotavlja navojno povezavo, vendar pa lahko najdete tudi spojke, ki zahtevajo dodatno tesnjenje z malto cementa, tesnila ali celo svinca. Pomanjkljivost litega železa je velika masa in visoka cena.

• Jeklo Uporablja se na istem mestu kot litoželezo, ki je zaradi večje elastičnosti manj krhka. Za razliko od litega železa, jeklena okovja niso uspela prej, ker so bolj dovzetni za korozijo (vključno z elektrokemičnim).
• Brass. Dobra možnost glede zanesljivosti, trajnosti in učinkovitosti povezave. Medeninasto okovje se lahko uporablja za namestitev kovinskih cevovodov, pa tudi pri montaži plastičnih komunikacij.
• Baker. Takšni deli bodo najdražji, hkrati pa zagotavljajo najbolj zanesljivo in trajno povezavo cevi. Najpogosteje se uporabljajo v ogrevalnih sistemih, vendar so lahko vključeni v montažo vodovodov v zasebnih domovih in poslovnih organizacijah.

Bodite pozorni! Baker in medenina se redko uporabljajo za polaganje debla komunikacije.

Poleg tega se pri urejanju vodovodnih sistemov na osnovi kovinsko-plastičnih cevi uporabljajo tudi priključki iz tehnopolimerov s kovinskimi (jeklenimi ali medeninastimi) vložki.

Različne oblike

Za varjenje ali spajkanje

Če so materiali bolj ali manj jasni, poskusite razumeti konfiguracije.

Najenostavnejši so priključki, pri katerih se varjenje uporablja ali (pri bakrenih / medeninastih delih) spajkanje.

• Varjeni priključek predstavlja del cevi določene konfiguracije. Praviloma njegov premer ustreza premeru povezanih cevovodov, kar omogoča varjenje robov izdelkov od konca do konca.
• Absolutna večina varjenih fitingov je izdelana iz "črnega" jekla. V tem primeru je zvar dovolj zanesljiv, da lahko vzdrži najvišji možni pritisk.

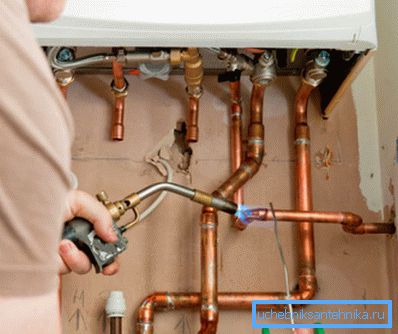

• Izdelujemo baker in medeninaste dele, za katere se uporablja spajkanje. Njihova konfiguracija zagotavlja prisotnost vtičnice za namestitev cevi, medtem ko mora ostati minimalna vrzel za polnjenje s spajkom.

Bodite pozorni! Varilne in spajkalne cevi so precej zapletene tehnologije, ki zahtevajo dolgoročni razvoj. Zato je treba temeljito preučiti besedilna navodila in pojasnjevalne videoposnetke, in najboljše - pod vodstvom izkušenega mojstra.

Pod nitjo

Navojni deli so med najpogostejšimi. Lahko so narejeni iz katerega koli zgornjega materiala, vendar primarnost v tem segmentu zagotovo drži jeklo in medenino.

Za navojne povezave so značilne naslednje:

• Najpogosteje se ti deli uporabljajo za povezovanje cevi s premerom 50 mm ali manj. Z daljšim obodom nit ne more zagotoviti zahtevane tesnosti.
• Za razporeditev kolena, čepa ali prečnega prereza je treba imeti navoj ne samo na opremi, temveč tudi na cevi. V nekaterih primerih je treba rezanje opraviti neodvisno s pomočjo posebnih orodij - umre.

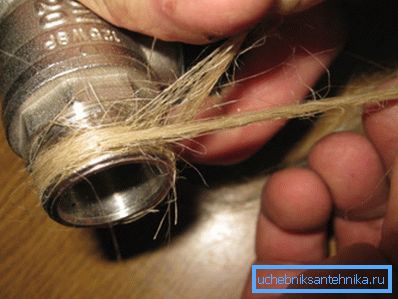

• Včasih priključitve zahtevajo dodatno kompaktiranje. V ta namen izdelamo tuljavo sintetičnega (polimernega traku) ali naravnega (lanenega vlečnega in analognega materiala) materiala.

Nasvet! Začetniki pogosto naredijo napako, da mislijo, da je močnejša navoj zategnjena, čim tesnejši bo skupek. Pravzaprav s prekomernim naporom obstaja nevarnost "vlečenja", razbitja niti in zagotovitve uhajanja.

Pod prirobnico

Za montažo delov s premerom več kot 50 mm se uporabljajo prirobnice za cevi.

Primer takšnega vgradnje je prikazan na sliki v tem poglavju.

• Ti izdelki so praviloma izbrani pod prečko plinovoda. Prav tako so včasih prirobnični spoji direktno privarjeni na cevi, vendar se v tem primeru zanesljivost sklopa močno zmanjša.
• Za tesnjenje namesto stika se lahko vstavi tesnilo elastičnega materiala. V tem primeru je za povezavo dveh cevi potrebno periodično vzdrževanje, ki zamenjuje obrabljen del.

• Prednost priključnih prirobnic je dejstvo, da jih je mogoče uporabiti za namestitev zapornih ventilov, različnih senzorjev, ventilov itd. Na cevovodih velikega premera.

Zgrabljen

Relativno pred kratkim so za povezavo kovinskih cevi uporabili tako imenovani kompresijski priključki.

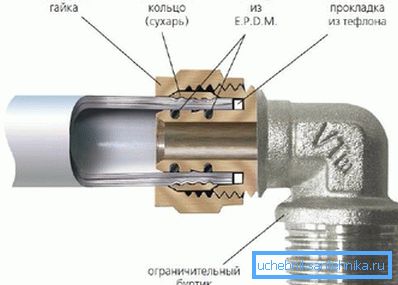

Njihovo delovanje je skoraj enako kot pri uporabi kompresijske naprave za plastično cev:

• Na navoj je nameščena kapica iz kovine (jeklo ali medenina).
• Pri privijanju matice pritrdi poseben tesnilo iz elastičnega materiala ali tanke kovine na vmesnik.

Bodite pozorni! Uporaba gumijastih ali polimernih blazinic omejuje temperaturne razmere, v katerih se sistem lahko uporablja: maksimalno segrevanje je 95⁰C.

• Hkrati je zaradi tlaka zagotovljena tesnost za delovanje sistema.
• Nekatera podjetja proizvajajo univerzalne modele takšnih naprav, ki so prav tako primerne za jeklene in plastične cevi.

Izdelki te vrste se navadno uporabljajo pri namestitvi vodovodnih sistemov. Glavna prednost v tem primeru je precejšen dobiček v času: cev se namesti v ohišje brez navoja, kar močno olajša naše delo.

Po drugi strani ima takšna namestitvena shema svoje pomanjkljivosti. Na primer, z resnim trudom lahko cev enostavno potegnete, še posebej, če je tesnilo nekoliko skrčeno in je izgubilo elastičnost. Seveda je taka vektorja sile netipična za cevovode, vendar je treba to funkcijo zapomniti!

Zaključek

Sestavljanje kovinskih komunikacij z lastnimi rokami moramo izbrati ne samo cevi sami, temveč tudi dele, ki jih bomo uporabili za priklop na njih. Zato je pred začetkom dela pomembno, da se seznanite s celotnim naborom opreme, ki je na voljo, in izberite tiste, ki bodo najbolj ustrezali postavljenim nalogam, našim zahtevam in finančnim zmožnostim.

Podrobnejši pregled zgoraj opisanih izdelkov najdete na videoposnetku v tem članku.
