Priključitev kovinsko-plastičnih cevi: 3 načina za izdelavo

V večini primerov se uporabljajo različne polimerne cevi za ureditev vodovodnih in ogrevalnih sistemov. Glede na vrsto plastike se za povezavo uporabljajo priključki ene ali druge konstrukcije. Dovolite nam, da podrobneje preberete, kako se lahko cevi iz plastike cevi povežejo z lastnimi rokami.

Prednosti vodovodnih vodovodnih sistemov

Ne tako dolgo nazaj so bili vsi vodovodni sistemi izdelani iz kovinskih cevi.

Vendar pa je zdaj ta material nadomeščena s kovinsko plastiko, ki ima številne prednosti:

• enostavna namestitev;
• odpornost na različne kemikalije;
• prijaznost okolju prijaznega proizvodnega procesa;
• sposobnost prenosa visokega notranjega tlaka;
• prilagodljivost, tako da se lahko uporabi manj sklopk;
• brez korozije in nanosa na notranji površini delov;
• dolgo življenjsko dobo;
• nizka cena

Vendar obstaja nekaj pomanjkljivosti:

• visok koeficient širitve iz toplote;
• kovinska plastika uniči ultravijolično sevanje.

Izbira načina priklopa

Priključitev cevi iz kovinske plastike, kot tudi druge vrste polimernih delov, je izdelana s pomočjo opreme. Od kakšne vrste ste jih pridobili, je odvisno od načina montaže.

Vsako izmed njih podrobneje razmislite.

Metoda 1. Kompresijske spojine

V tem primeru so priključki za kovinske cevi izdelani z ojačitvami iz medenine. Njihovo drugo ime je povezava kolutov.

Prednosti te vrste priklopa so, da vam ni treba kupovati dodatnih orodij ali opreme za delo. Dva ključa sta dovolj, da privijte stisnjene matice.

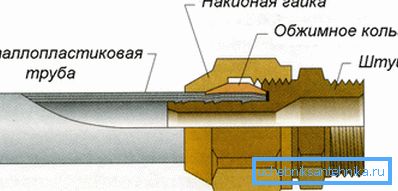

Vgradnjo sestavljajo tri komponente:

• dušenje;
• split ring;
• matico.

Bodite pozorni! Povezave kovinskih plastičnih cevi z uporabo stiskalnic so zložljive. Če je potrebno, lahko razstavite vodovodni sistem in ga ponovno namestite, tako da naredite potrebne spremembe ali dodatke.

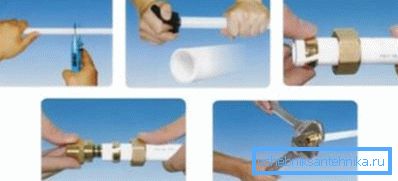

Navodila za namestitev so zelo preprosta:

1. Kos želene dolžine je ločen od dela kovinske plastike. Slep mora biti ravna na razdalji najmanj 10 centimetrov od reza.
2. Rezanje se izvaja s posebnimi kompresijskimi škarjami ali žico za kovino. V slednjem primeru bo treba rob očistiti s prečkami. Ne pozabite, da je treba rezanje strogo pod pravim kotom, v nasprotnem primeru bo težko doseči tesno prileganje.
3. Potem se na koncu konča matico (njena nit mora biti usmerjena proti prečni strani) in tesnilni obroč.
4. Po tem se konec dela obdeluje s pomočjo posebnega orodja za pregledovanje:

• notranja posnetka se odstrani s strani za umerjanje (na razdalji približno 1 mm);
• druga stran čiščenja se odstrani zunanji posnetek.

1. Vgradnja se vstavi v del iz kovinske plastike, nato se pritrdi tesnilo in matico privijemo. Prvič, delo poteka ročno, nato - z ključem. Ne uporabljajte močne sile, ki bi jo lahko zavarovali, sicer se material lahko poškoduje.

Metoda 2. Priključite se s pritiskom

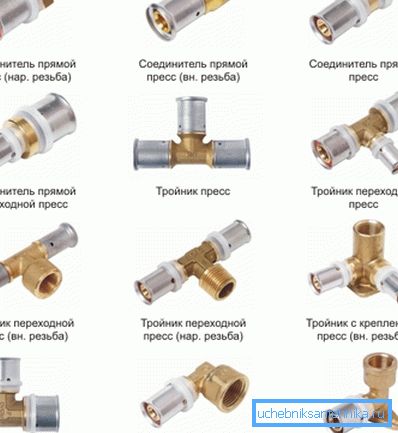

Ta možnost priključitve se uporablja za ureditev vodovodnih sistemov in talnega ogrevanja. Takšni priključki za kovinske plastične cevi se uporabljajo v primerih, ko je cevovod pritrjen v betonsko steno ali se skriva pod estrih na tleh.

Skupina se izkaže za zanesljivejšo, toda instalacija sama zahteva določene veščine, kot tudi razpoložljivost posebnega orodja - klešče za tisk.

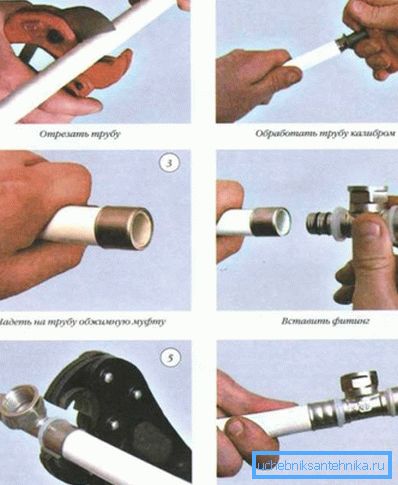

Delo se izvaja v naslednjem zaporedju:

1. Zgornji del pravilno rezane cevi se obdeluje z vrezovalnikom: odstranijo se notranje in zunanje stranice.
2. Kalibrator preverja notranji premer dela.
3. Pred nameščanjem vgradne naprave poskrbite, da je v njem nameščeno tesnilno tesnilo in tesnilni obroči.
4. Na steno je nameščena stiskalna puša, v notranjost pa je nameščena pritrdilna naprava s tesnili.
5. Potem je sklopka na cevi zlepljena s kleščami. Prepričajte se, da se nameščene šobe ujemajo s premerom dela, na katerem se vgradi.

Bodite pozorni! Kovinski ovoj ni ponovno pripet. Zaželeno je, da je bilo vse prvič izdelano, sicer je možna uhajanje, zaradi česar je potrebno ponovno namestiti to vozlišče.

Obstajajo vrste pritrdilnih elementov s togo nameščeno sklopko. V tem primeru se kontrola globine sajenja šobe izvede z uporabo posebej predvidenega okna.

Način 3. Priklop z uporabo drsnih sklopk

Drugi in tretji način povezovanja kovinskih plastičnih cevi so podobni, v zadnjem primeru pa poleg klopov uporabimo tudi ekspander, s čimer se poveča notranji premer dela, ki je bil uporabljen pred montažo vgradne naprave.

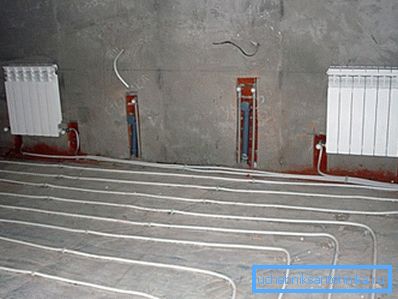

Povezava je trajna, hermetična in zelo zanesljiva. Uporablja se za vgradnjo sistemov talnega ogrevanja, ki jih je treba vliti z betonsko raztopino.

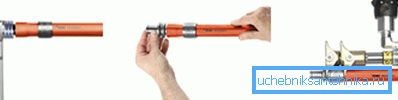

Delo poteka na naslednji način:

1. Cev je odrezana, po kateri se na njej stisne objemka.
2. Konec kovinsko-plastičnega dela se razprostira z ekspanderjem, nato pa se vstavi vgradni element.
3. Spojka je zlepljena s stiskalnico.
4. Zanesljiva in trajna povezava je pripravljena.

Povezava polimernih cevi s kovino

Včasih je potrebno priključiti cevi iz različnih materialov. Na primer, za priključitev lokalne oskrbe z vodo s centralnim kovinskim vodnim mozgom stanovanjske stavbe. V tem primeru boste potrebovali kalibriranje in kalibriranje.

Bodite pozorni! Če želite priključiti plastično cev s kovino brez navoja, ne bo delovalo. Uporabiti je treba le posebne dele, namenjene določenemu premeru cevovoda.

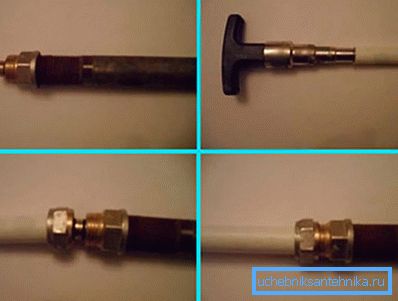

Namestitev je naslednja:

1. Na nitjo kovinskega dela je navita niti ali poseben tesnilni polimerni trak. Navojni del vijaka je privijačen na njega.
2. Na kovinski del potisne matico in tesnilni obroč, po katerem se robovi odstranijo od roba.
3. Nato plastični element drsi preko vijaka, ki je pritrjen na kovinski del.
4. Matica je pritrjena na vgradnjo in tesni povezavo.

Metode upogibanja cevi

Poleg povezave je pomembno upoštevati tudi pravilno tehnologijo upogibanja kovinskih in plastičnih delov.

Na voljo so štiri različne načine:

1. Z roko. V tem primeru je treba posebno pozornost poskrbeti, da na točki preloma ne pride do okvare, ki bi privedla do oviranja cevovoda.
2. Uporaba pomladi. To orodje se prodaja v trgovinah strojne opreme. Vzmet je vstavljena v notranjost, po kateri se izvede upogibanje.
3. Uporaba sušilnika za lase. Pod vplivom vročega zraka kovinski plastični zavoji olajšajo. Vendar pa bi morali delati z njim skrbno, v nasprotnem primeru obstaja nevarnost taljenja materiala.

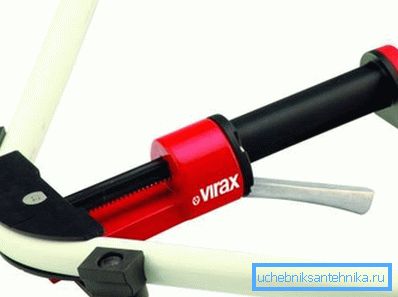

4. Uporaba posebnega bobnika za cevi. To je profesionalno orodje, ki vam bo pomagalo, da boste pravilno in brez veliko truda ovirali del katere koli velikosti.

Zaključek

Priključne dele polimerov med seboj, pa tudi povezava kovinskih plastičnih cevi s kovino - delo je preprosto, vendar odgovorno. Iz pravilnega delovanja je odvisno tesnost in vzdržljivost delovanja vodovodnega sistema. Več podrobnosti o tem lahko najdete v videoposnetku v tem članku.
