Priključitev plinskega kotla na dimnik

Dimnik v sestavi ogrevalnega sistema na plin se uporablja, kot je znano, za odstranjevanje produktov izgorevanja iz kotla in je posebna gred s cevjo, nameščeno v njej. V tem članku bomo razpravljali o tem, kako priključiti plinski kotel na dimnik.

Pri načrtovanju samega odvodnega kanala in vrstnem redu njegove priključitve na plinsko napravo so predstavljene številne zahteve, ki so naslednje:

• vertikalne dimne dele je treba namestiti brez naklona;
• v dimovodnem kanalu ne sme biti nobenih omejitev ali širitev;
• za njegovo izdelavo je treba uporabiti posebne toplotno odporne materiale, ki preprečujejo kakršne koli razpoke in mehanske poškodbe zaradi oblikovanja na stenah konstrukcije;
• pri oblikovanju dimnika ne sme biti več kot tri ovine kanala za praznjenje;
• pri priključitvi na plinski kotel je treba uporabiti posebne tesnilne mase, ki so namenjeni za delovanje pri visokih temperaturah;
• Parametri izpustnega kanala (višina cevi in ​​njegovega premera) morajo ustrezati značilnostim delovnega kotla, kar je predpogoj za pridobitev potrebnega potiska.

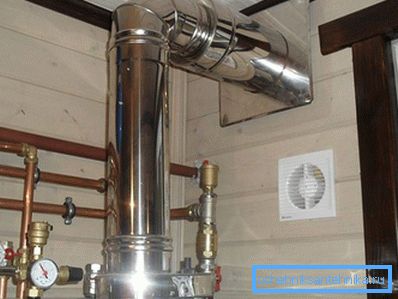

Izhodna kanalna naprava

Ustrezna priključitev plinskega kotla je možna šele po predhodni seznanitvi z zasnovo tipičnih kanalov za odvajanje produktov zgorevanja. Za razporeditev takih kanalov se praviloma uporablja naslednji niz sestavnih delov:

• poseben dizajn adapter, skozi katerega je kotel priključen na dimnik;
• posebna kontrolna loputa, nameščena v spodnjem delu cevi in ​​namenjena pregledu in občasnemu čiščenju dimnika;
• nosilci za pritrjevanje konstrukcije v rudniku ali na stenah.

Poleg tega boste za organizacijo montažnega dela potrebovali tako montažne cevovode kot zaponke, kot so zavoji, sponke in čepice.

Vrste dimnikov in zahteve za njihovo namestitev

Odvod dimnih plinov, priključen na plinski kotel, se lahko položi tako v stanovanjski zgradbi kot v skladu z njenimi zunanjimi strukturami, kar omogoča razvrstitev vseh znanih konstrukcij tega razreda kot notranjega in zunanjega.

Za vsako od teh tipov so razvili standardne specifikacije, ki jih je treba upoštevati tudi v primeru nestandardne izvedbe vašega dimnika. Glavne zahteve teh standardov so naslednje:

1. S katerokoli shemo za priključitev dimnika se vodoravni deli polagajo z rahlim nagibom proti kotlu (vsaj 3 stopinje na linijski meter).
2. Priključitev na druge dimne naprave z dimnikom je nesprejemljiva. To lahko privede do preobremenitve kanala in prodiranja produktov izgorevanja v ogrevan prostor.
3. Priporočljivo je, da nadaljujete z inštalacijskim delom šele po temeljiti študiji vseh vprašanj glede skladnosti dimnikov s karakteristikami plinskega kotla.
4. Pri izračunih je treba izhajati iz dejstva, da standardna višina dimnika praviloma ne presega 5 m. V primeru ravne strešne strukture mora zgornji del izpustnega kanala narasti vsaj 1,5 m nad streho.
5. Višina zunanjega kanala, določena oddaljenost od strehe, je praviloma določena glede na raven njenega grebena. Hkrati je treba dimne cevi, ki se dvignejo nad grebenom za več kot 2 m, dodatno pritrditi s pomočjo podaljškov kablov.

Vrstni red ureditve zunanjih in notranjih struktur ima majhne razlike, o katerih bo podrobneje razloženo v naslednjih poglavjih (npr. Jekleni dimnik).

Namestitev notranjega kanala za odvajanje

Namestitev notranjega dimnika se začne z označevanjem poti njegovega polaganja, v katerem so prikazani kraji prehoda dima na strehi in obstoječih stropov. Nato pripravimo skozi luknje za polaganje kanala, katerega mere morajo ustrezati dimenzijam vstopne cevi.

Šele potem je dovoljeno nadaljevati z namestitvijo celotnega preusmerjevalnega sistema, katerega vrstni red je lahko prikazan na naslednji način:

1. Prvič, poseben tranzitni adapter je priključen na odvodno cev iz kotla, ki zagotavlja koordinacijo dimenzije vtičnice s dimnikom.
2. Po tem lahko nadaljujete z montažo revizijske lopute s čevljem. Hkrati se pritrdijo na stene kanala po celotni dolžini, pritrdijo jekleno telo kanala v dimnik.
3. Potem bo mogoče nadaljevati gradnjo cevne konstrukcije z zahtevanimi dimenzijami, in če so v kanalih v ovinkih, namestiti posebne adapterje (komolce) v njej.
4. Pri prehodih prek prekrivanja je treba namestiti posebno cev, izolirati dimnik iz neposrednega stika s podpornimi strukturami.
5. Pocinkana jeklena pločevina z vnaprej pripravljenim izrezom je pritrjena na streho dimnika na strehi, na kovinskem kanalu, in nato pritrjena na dno strehe s posebnimi sponkami.

Upoštevajte, da so sklepi posameznih povezav kanala nujno ojačeni s sponkami, ki so po namestitvi zategnjeni s posebnimi vijaki ali žarjenimi žicami. Poleg tega je pri nameščanju dimnika obvezna tudi toplotna izolacija tesnilnih odsekov, v katerih so njene stene v stiku z zlahka gorljivimi materiali (azbestna tkanina je najprimernejša za ta namen). Da bi povečali zanesljivost toplotne izolacije na posebno pomembnih mestih konstrukcije, je cev dodatno oplaščena z ognjevzdržnim mastikom, po katerem se grelnik položi po obodu odprtine.

Po končanem montažnem delu se celotna konstrukcija preverja za puščanje, pri kateri se običajne plošče nanašajo na šive konstrukcije, nato pa se vklopi kotel. V primeru nastanka milnih mehurčkov na nadzorovanih mestih se zapiranje ponovi.

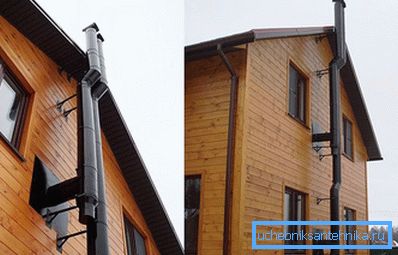

Zunanji dimnik

Pred polaganjem zunanjega kanala je najprej izvedena oznaka izstopne točke dimnika iz stanovanjske stavbe, po kateri se pripravi ustrezna luknja. Nato je poseben dovodni element povezan neposredno s šobo samega kotla, katerega konec je izpuščen. (Nasvet o potrebi po skrbnem tesnjenju prehodnega elementa skozi steno). Po tem bo mogoče pritrditi čep z vtičem na zunanjem terminalu, katerega brezplačno odstranjevanje bo uporabljeno kot revizija.

Takoj po tem, bo mogoče nadaljevati z gradnjo kanala z dodajanjem novih povezav do njega. Oblikovane sklepe so ojačane z istimi sponkami, nato zategnjene s sorniki ali žico. Kot notranji dimnik je zunanja konstrukcija nameščena na stene stavbe s posebnimi nosilci, nameščenimi vsakih 2 metra.

Takoj, ko se vnese zahtevana višina dimnika - na koncu cevi je nameščen poseben konusni koniček, po katerem se lahko začne izolacija celotne konstrukcije, ki bo v zimski sezoni izključila njegovo zmrzovanje. Iz izolacije dimnika se lahko opusti le, če se izvede v skladu s posebno shemo, ki vključuje uporabo posebnih izolirnih elementov, ki tvorijo tako imenovani "sendvič-kanal". Po končanem inštaliranju je treba strukturo lakirati s toplotno odpornim premazom, ki ščiti površino pred korozijo.

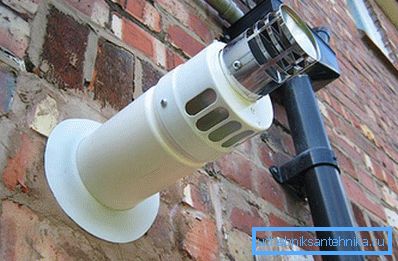

Na koncu opažamo, da so vsi opisani postopki namestitve značilni le za ogrevalne kotle v talni izvedbi (razen za parapet). Kanalski kanali za stensko opremo se praviloma izvajajo po shemi z dvema vezjema.
