Priljubljeni načini za priključitev cevi - podroben pregled

Pri nameščanju ogrevalnega sistema, kanalizacije in oskrbe z vodo je nujno treba rešiti problem povezovanja cevi. V tem primeru je treba upoštevati material, iz katerega je izdelan cevovod, pogoje sistema in številne druge parametre. Preučevanje različnih obstoječih načinov povezave, ne bi bilo odveč, če bi upoštevali najbolj priljubljene možnosti.

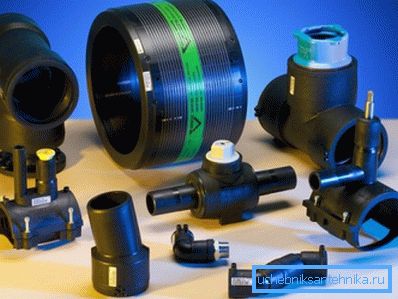

Klasifikacija povezav cevi

Za udobje so vse vrste priključkov za cevovod razdeljene v dve veliki skupini:

• ločljiv - je mogoče razstaviti spoj z lastnimi rokami, ne da bi pri tem kršili celovitost materiala. Navojna povezava se lahko obravnava kot klasičen primer v tej skupini, navoj je na koncih odsekov cevovoda in, če je potrebno, lahko spoj enostavno razstavite;

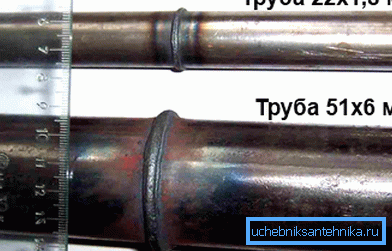

• en kos - demontaža je možna, vendar bo plodni material trpel. V tem primeru lahko služi zvarjen sklep. Varjenje kovin ne bo omogočilo razstavljanja cevovoda v prihodnosti, ga je mogoče razrezati na koščke.

Predlagana razvrstitev je preveč splošna. In če v primeru trajnega sklepa ni toliko možnosti (varjenje, lepljenje ali socketing), potem v kategoriji snemljivih sklepov obstaja več zanimivih načinov.

Priljubljene vrste priključkov na cevovod

Poleg praktičnosti je pri izbiri vrste pristanišča treba upoštevati tudi lastnosti materiala in način delovanja cevovoda. Na primer, odplake v zasebni hiši delujejo v načinu brez tlaka, tako da se običajen priklopnik za zvonjenje prilega.

Toda v primeru namestitve ogrevalnega sistema bo potrebno nekaj bolj zanesljivega. Najpogostejši načini so naslednji.

Navijanje

To se lahko šteje za klasično metodo, ki je bila uporabljena pred desetletji.

Navodilo se od takrat še ni spremenilo, morate ukrepati v naslednjem zaporedju:

• montaža in izvedba oznake na cevi, na katero bo potrebno rezati navoj;

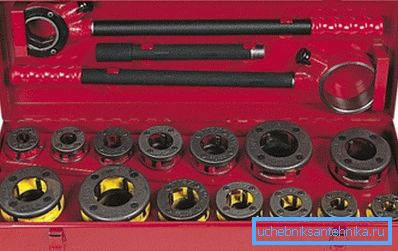

• Pravzaprav, izrezljane. Za udobje je treba cevovod pritrditi v napetost, najmanjša odstopanja plošče, če lahko rezanje niti povzroči puščanje v prihodnosti;

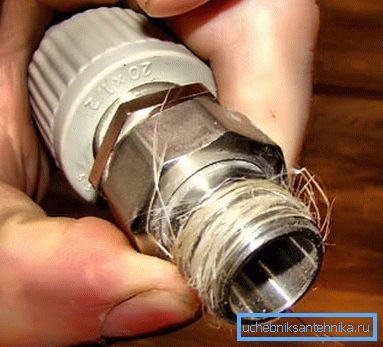

• se opravi prevlečenje - navoj za perilo ali katerokoli sintetično tesnilno maso je preprosto navite na nit. Njena cena je minimalna in se tesnost spoja znatno poveča;

• navoj se privije na vgradnjo. Navojna povezava cevi spada v kategorijo vtičev, kar olajša razstavljanje in čiščenje cevovoda.

Bodite pozorni! Navijanje rahlo slabi prerez. Zato je treba čim bolj preprečiti mehanske učinke na sklep.

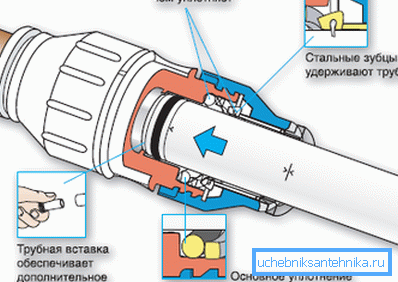

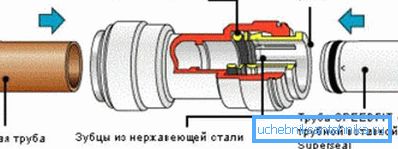

Uporaba Collet (pritrditev) Montaža

Uporaba takega pribora vam omogoča, da celo priključite cevi iz različnih materialov. Povezava se pridobi snemljivo, kar je mogoče pripisati tudi prednostim uporabe spojnih elementov.

Pri uporabi kolutne povezave cevi za povezovanje različnih materialov se na eni strani tesnost spoja doseže s kapico matice in kompresijskega obroča, po drugi strani pa s kolutom.

Docking se izvaja v naslednjem zaporedju:

• na cevi (v tem zaporedju) se pritrdi matico in stiskalni obroč;
• potem je matico zategnjeno, obroč deformiran in tesno pritisne konec cevovoda do konca vgradne naprave;
• po drugi strani pa je cev preprosto vstavljena v ohišje in umaknjena, dokler se ne ustavi. Zasnova ustvarja zadosten pritisk na to, tako da je trdnost spoja zagotovljena.

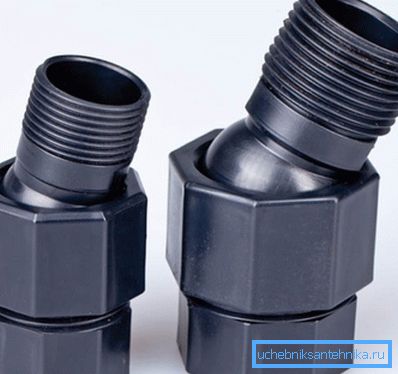

Mobilna povezava

Včasih standardni pribor ne dopušča priključitve na želeni kot. V tem primeru lahko uporabite vrtljivo cev. Ta način povezovanja bo uporaben tudi zaradi dejstva, da je naklon nagiba mogoče enostavno spremeniti brez demontaže dela cevovoda.

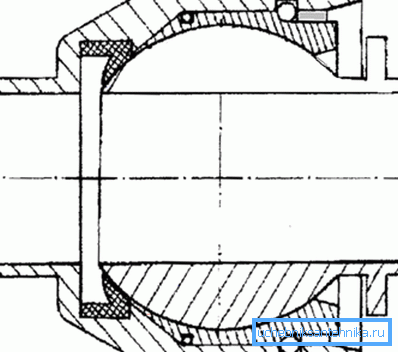

Takšni pritrdilni elementi so že montirani, mobilnost pa je dosežena zaradi nenavadne konstrukcije vtičnice. Zvonik je precej širok in del cevi, ki je nameščen v njej, ima sferično obliko. Prostor med koncem cevovoda in notranjo površino vtičnice se napolni z gumijastimi vložki in plastjo maziva.

Bodite pozorni! Vira te vrste priklopa je omejena (proizvajalec označuje zajamčeno število obratov), ​​zato ne smete po nepotrebnem upogibati ali odklopiti cevovoda.

Kar se tiče kota vrtenja, je običajno v območju od 40-50 °. Veliki obračalni koti otežujejo zasnovo obračalnega dela in ogrožajo tesnost spoja. Transport korozivne tekočine močno skrajša življenjsko dobo tečaja.

Visokotlačna cev

Pri visokem tlaku je komajda potrebno delovati doma (tlak v sistemu oskrbe z vodo se ne more obravnavati kot tak). Toda v industriji precej pogosto tekočine prevažajo pod precejšnjim pritiskom, kar postavlja strožje zahteve za sklepe.

Cevni priključki visokega tlaka z velikim številom vrtljajev in nameščenih priključkov na teh mestih imajo nizko stopnjo zanesljivosti v primerjavi s cevovodom z najmanjšim številom vrtljajev.

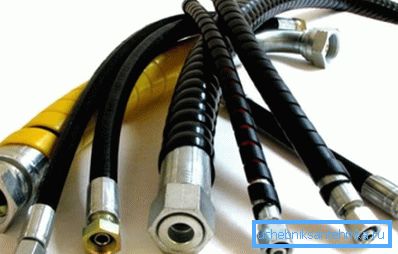

Za reševanje tega problema se pogosto uporabljajo tlačne cevi - visokotlačne cevi. Zunaj je tak rokav videti kot navadna gumijasta cev s kovinskimi okovji na obeh straneh.

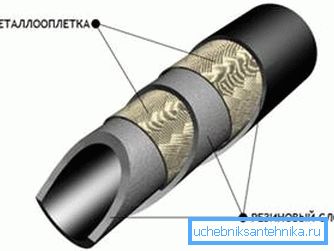

Kljub videzu je zasnova RVD zapletena. Suknjič je sestavljen iz notranjega sloja posebne gume, moč pa dosežemo z okvirjem moči iz kovinskih niti. Pogosto je nekaj takšnih okvirov moči.

Glavna prednost takšnih rokavov je, da je obrat gladek in da je odpornost na pretok tekočine minimalna. Konci cevi so pritrjeni na cevovod s kovinskimi okovji.

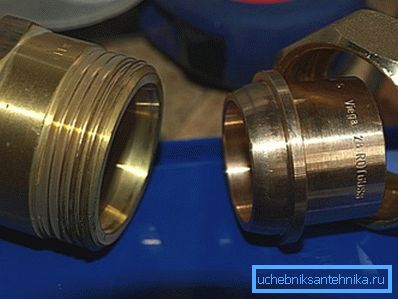

Ameriški - preprostost in zanesljivost

Vse vrste cevnih povezav morajo biti zanesljive in, če je mogoče, omogočiti, da se odsek cevovoda razstavi čim hitreje, ne da bi razstavili preostali del cevovoda. Za te parametre je Američan zunaj konkurence.

Če želite na ta način priključiti 2 odseka cevovoda, boste potrebovali 2 navojna okovja (enega od njih z omejevalnim ovratnikom), gumijasto tesnilo in matico. Na koncih cevovoda mora biti notranji navoj.

Ameriški priključek cevi se izvaja v naslednjem zaporedju:

• del z zunanjim navojem z notranjim navojem privijete na cevovodni odsek;
• po tem pride na vrhu dela z ovratnikom, ga morate pritrditi na tesnilo in matico, po kateri je vijak pritrjen na cev;
• po tem ostane samo zategnitev vbrizgalne matice na zunanji navoj vrnitve.

Bodite pozorni! Za razliko od večine drugih vrst priklopov, da razstavite del cevovoda, ga ni potrebno razstaviti v celoti. Celoten postopek sestavljanja / razstavljanja se izvaja samo z eno matrico.

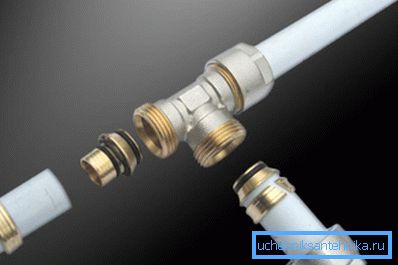

Tavrovoy povezava

T-cevi so lahko pod pravim kotom ali pod ostrim kotom, potrebno pa je, da se v obstoječi cevovod vstavi še ena cev. Primer je cevni kanal za cevi, ki gre iz stanovanja v dvižno postajo. Dva načina lahko pritrdite - s posebnimi priključki ali z varjenjem (če so cevi kovinske).

Kar se tiče fitingov, za to uporabljamo čevlje in križe, ti elementi vam omogočajo, da ustvarite zapleten vozel. Takšno povezavo s čevljem lahko izvedemo s katero koli od opisanih metod. Uporablja se lahko zatesnitev, varjenje PP (pri polipropilenskih ceveh), vtičnica (če govorimo o odplakah) itd.

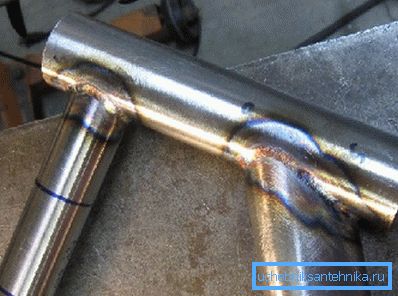

Kovinski cevni vložki, ki uporabljajo varjenje, so redki in precej težki za začetnike. Glavna težava je, da pravilno označite izrez na cevi, v katero se morate zrušiti, in na koncu cevovoda, ki se bo pridružil.

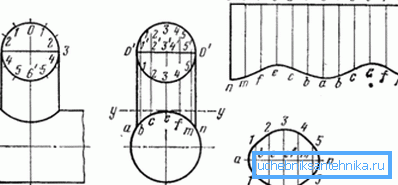

Za rešitev te težave lahko uporabite posebne predloge, v katerih so, odvisno od premera, prikazane krivulje, ki označujejo obris reza, lahko uporabite tudi posebne programe označevanja.

  Bodite pozorni! Če se kosi ne ujemajo popolnoma, morajo biti razpoke pečene s koščki kovine, kar bo negativno vplivalo na tesnost. Zato je treba poudarek nameniti.

Bradavica

Priključek cevi za cevke sodi v razred snemljivega in je sestavljen iz dejanskega vgradnje (navadna navojna tuljava in omejevalno ramo), tesnilni obroč in matico.

Vrstni red povezovanja odsekov cevovoda na ta način nekoliko spominja na ameriško:

• Na vgradni (navojni obojki) morate pritrditi tesnilni obroč in matico;
• po tem je vijak pritrjen na navojno cev;
• Za dokončanje povezave ostane le vijačna matico na sklopko ali na koncu drugega cevovoda.

Ta metoda se pogosto uporablja, ko morate vgraditi merilno napravo v obstoječi sistem. Namestitev je prikladno, ker skoraj ni omejitev glede premerov elementov, ki jih je treba povezati, da bi zagotovili tesnjenje, je dovolj, da preprosto izberete želeni premer pritrdilnega elementa.

Fugirna povezava

Ta vrsta povezave se lahko šteje za eno najpreprostejših. Groba povezava cevi spada v kategorijo varjenih snemljivih vrst priklopov cevovoda.

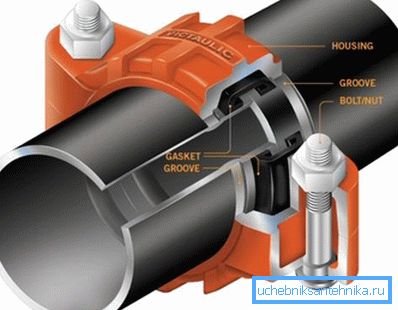

Gruvlok - običajna objemka, ki vam omogoča, da se hitro združite v eno cev 2 cevi. Zasnova tega elementa je precej preprosta - plastično ohišje, ki je na obeh straneh gumijasto tesnilo in vijake. Zategnitev vijakov ustvarja potreben pritisk, gumijasta manšeta se močno deformira na površini cevovoda, s čimer zagotavlja tesnjenje spoja.

Loose cevna povezava je najboljša možnost z vidika vzdrževanja cevovoda. Vijake lahko kadarkoli zrahljamo, odstranimo spono in poškodujemo cevni del ali ga zamenjamo.

Konstrukcija nekaterih žlebov je nekoliko zapletena in ima širino okoli celotnega oboda. V cevovodu na določeni razdalji od sklepa mora biti utor, pri priklopu pa štrleč na utor vstopi v ta utor in zagotavlja dodatno trdnost spoja.

Na koncu

Brez plinovoda se ne more postaviti brez težav pri povezovanju posameznih delov. Boste morali izbrati med različnimi možnostmi, od katerih ima vsaka svoje prednosti in slabosti. Članek vsebuje kratek pregled popularnih metod priklopa cevovodov.

Začetni vodovodar s pomočjo teh informacij bo lahko določil najboljšo možnost za namestitev. Videoposnetek v tem članku obravnava nekatere vrste snemljivih povezav.
