Profil cev: kako ugotoviti kakovost kupljene kovine po

Oblikovana cev je notranja votla kovina, ki ima kvadratno, pravokotno ali drugo obliko preseka (razen krožne). Ta vrsta kovin se pogosto uporablja v sodobni konstrukciji za namestitev različnih kompleksnosti objektov.

Za izračun različnih inženirskih parametrov je potrebno poznati točno težo tekočega števca oblikovane cevi. Navodila, podana v tem gradivu, bodo podrobno pojasnila, kako določiti različne tehnične značilnosti teh delov.

Metoda določanja mase profilirane kovine

Zakaj morate vedeti ta indikator

Masa profilne cevi je ena od značilnosti, s katero lahko določite kakovost kupljenega blaga. Tekoči meter kovinskega valja, izdelan po GOST, vsebuje določeno količino materiala, ker bo masa v celoti skladna z vrednostjo, določeno v tem regulativnem dokumentu (ta izjava velja tudi za uporabljene dele).

V nasprotnem primeru pride do kršitve tehnološkega procesa, ki lahko privede do okvar kovinskih konstrukcij med njihovim delovanjem.

Drugi razlog, zakaj je potrebno določiti, koliko je profilirana cev tehta, je izračunavanje inženirskih parametrov končnih konstrukcij.

Če poznate maso delov, izkušeni inženir ali arhitekt lahko izračuna:

• obremenitve, ki jih uporabljeni del nosi, ko se uporabljajo v kovinskih konstrukcijah;
• obremenitve, ki jih sama izvaja na druge elemente stavbe ali strukture.

In obratno, s predstavo o tem, koliko metrov oblike cevi so v tono, je mogoče izračunati količino materiala, potrebnega za gradnjo.

Bodite pozorni! Pri izračunu končne mase kovinskih konstrukcij je treba upoštevati težo dodatnih delov, ki vključujejo, na primer, sistem rakov za oblikovane cevi in ​​druge podobne armature.

Parametri, ki vplivajo na ta indikator

Teža profilne cevi je odvisna predvsem od tega, kolikšen je bil kovina in kakšna je bila znamka.

Zato dejavniki, ki vplivajo na maso, so:

• konfiguracija prečnega prereza - kvadrat, pravokotnik in tako naprej;
• širina strani - večji predmeti bodo očitno večji od očitnih razlogov;
• debelina stene - bolj je ta parameter, tem bolj bo podrobnejša;
• gostota materiala - aluminij, kot je znano, je manj gosto od ogljikovega jekla, zato bo masa 1 m profilne cevi iz nje manjša.

Izračunajte težo končnega izdelka

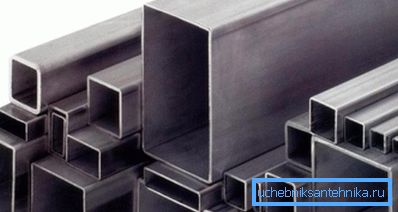

Za izdelavo kovinskih konstrukcij se najpogosteje uporabljajo oblikovani pravokotni profili. Glede na velikost prihodnje zgradbe ali strukture se uporabljajo elementi od 20 do 100 milimetrov ali več v širini (glej tudi članek Profil pravokotne cevi - mere in značilnosti).

Seveda, njihova teža je mogoče najti v ustreznih stavbnih imenikov.

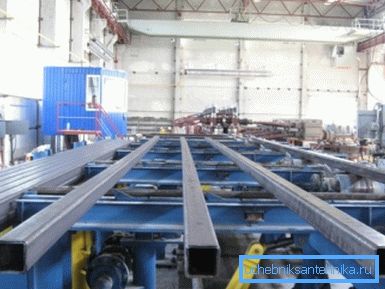

Vendar v praksi ta kazalnik ni vedno enako normativnemu, saj ga vplivajo drugi dejavniki, ki nastajajo v proizvodnem procesu:

• kakšno vrsto valjaste cevi je bilo uporabljeno;
• kolikšna količina nečistoč uporablja zlitina za izdelavo kovin;
• kakšni okoljski pogoji (temperatura, vlažnost) so bili v času izdelave itd.

Bodite pozorni! Majhen odstop mase v eni ali drugi smeri ni dokaz o poroki. Tudi cena izdelkov ni odvisna od tega.

GOST omogoča določenemu dovoljenju za proizvajalce. V tem okviru je treba določiti vrednost, ki jo določite.

Zato je za izračun indikatorjev kovinskih konstrukcij, ne glede na prisotnost spremljajočih in regulativnih dokumentov, potrebno izračuna potrebne parametre z lastnimi rokami.

Če želite to narediti, nastavite naslednje parametre:

• dolžino pridobljenih delov profila;
• debelina stene;
• širina strani.

Dobljene vrednosti nadomestimo z naslednjo formulo:

Mn = S * 2 * (A + B) * p, kjer:

• Mp je masa na meter v kilogramih;
• S - debelina stene v metrih;
• A in B - širina strani v metrih;
• P je gostota materiala, iz katerega je izdelan izdelek (7,86 g / cc za jeklo).

Izračunajte količino uporabljenega materiala

V zgoraj opisani metodi smo določili težo proizvoda z množenjem volumna materiala, uporabljenega za izdelavo cevi po njegovi gostoti.

Podrobneje razmislimo, kako določiti vrednost prvega faktorja v tej formuli.

To lahko storite na več načinov:

• z določitvijo razlike med volumnom celotnega kovinskega droga, ki je cev in prostornino notranjega (praznega) prostora;
• z izračunavanjem prostornine ploske pločevine, iz katere je bil kasneje izdelan oblikovan del;
• z zbiranjem obsega vsakega artikla izdelka (to je bilo storjeno v prejšnjem poglavju).

Prenehajmo z uporabo prve metode:

1. Vzamemo majhen košček delov, katerega težo moramo določiti.
2. Izmerite dolžino tega dela.
3. Določite zunanje dimenzije in dimenzije notranjega prostora (pri prečni projekciji).
4. Nato ločeno pomnožimo vse vrednosti za zunanji in notranji del.
5. Po tem morate od prve vrednosti odšteti drugo vrednost in sčasoma dobiti količino kovine, ki ste jo uporabili za izdelavo izdelka, ki ste ga kupili.
6. Končno se dobljena vrednost prostornine nadomesti v zgornjo formulo.

Drugi način je naslednji:

1. Izmerimo debelino stene. Ta vrednost je konstantna za izdelek, saj so varjeni deli profila izdelani iz pločevine.
2. Nastavite zunanjo periferijo prereza izmerjenega proizvoda.
3. Po tem morate pomnožiti debelino, obseg in dolžino obdelovanca. Pridobite znesek, porabljen za proizvodnjo kovinskega materiala.

Bodite pozorni! Slednja metoda absolutno ni primerna za določanje količine materiala, porabljenega za izdelavo profiliranih izdelkov z valjanjem. V tem primeru izjava, da je debelina stene enaka po celotnem izdelku, ne ustreza resnici, zato bodo izračuni nepravilni.

Zaključek

Kljub dejstvu, da je teža profiliranih cevi določena v regulativnih dokumentih in spremni dokumentaciji, jo je treba dodatno določiti sami. Šele potem lahko zagotovimo pravilnost izračunov mase in trdnosti kovinskih konstrukcij (glej tudi članek Steel Pipe - vrste in značilnosti).

Več o tem vprašanju lahko izveste iz videoposnetka v tem članku.
