Profilna cev 20x20 - kombinacija milosti in moči

Cevi, odporne proti koroziji, s kvadratnim odsekom opozarjajo na povečano odpornost proti agresivnim medijem in mehanskim obremenitvam. Ergonomska oblika omogoča prihranek prostora med namestitvijo in ustvarjanje različnih trajnostnih modelov.

Podrobnosti o profilu plinovoda

Profilna nerjavna cev 20x20 se razlikuje predvsem po fizikalnih in mehanskih lastnostih. Našli so svojo uporabo v kemični, papirni, farmacevtski, energetski in avtomobilski industriji, kmetijstvu in oglaševanju. Kakovost valjanih izdelkov je neposredno odvisna od upoštevanja proizvodne tehnologije, nadzora kakovosti itd.

Regulativni okvir

Zaradi odpornosti na korozijo in načina proizvodnje je mogoče določiti več standardov za cevovod iz nerjavnega jekla:

• glavni dokumenti se lahko štejejo za GOST 8639-68, GOST 8639-82 in GOST 30245-2003. Vsebujejo osnovno velikost informacije, tolerance, nadzor kakovosti, in tako naprej mas. D. Po teh dokumentih je na voljo, in približne mase, npr profilirane cevi ut 20h20h2 izbor je 1.075 kg / rm. m;

• GOST 11068-81 - ker je cevovod izdelan iz jekla, odpornega proti koroziji, formalno izpolnjuje zahteve tega dokumenta. Edino, kar lahko zmedemo, je stalno omenjanje izraza premer v besedilu dokumenta, glede na kvadratni odsek, ki je videti smešno;
• Glede na proizvodno metodo (vroče ali hladno valjane) lahko uporabite GOST 9940-81 (vroče valjane cevi) in GOST 9941-81 (hladno valjani).

Kako je profil plinovoda?

Profilna cev 20-20 2, ki je odporna proti koroziji, je praviloma izdelana iz strukturnih avstenitnih jekel (nodularne antikorozijske) po DIN 2395.

V tem primeru se lahko uporabijo dve proizvodni metodi:

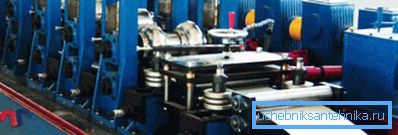

• varjene. Navodila za izdelavo istočasno kot sledi: prestregla brezkončen jekleni trak konstantne širine, nato pa se ukrivi v krožni cevi (robovi še niso varjene), potem pa korak varjenje, čiščenje zvarov. Želeni poprečni profil je dan, ko ga poteka skozi zvitke. V tem primeru se notranji napetosti neizogibno pojavijo v kovini, za njihovo odstranitev pa se izdelek segreje;

• v primeru brezšivne tehnologije obdelovanec najprej utripa in nato preide skozi zvitke, da dobi želeno obliko prečnega prereza. V tem primeru lahko krožne brezšivne cevi služijo kot surovine za proizvodnjo kvadratnega plinovoda. S to metodo proizvodnje je končni izdelek dražji v primerjavi z uporabo varjenja.

Glede na to, koliko profilne cevi stane 20 do 20, je vse odvisno od uporabljene proizvodne metode. Tako bo konvencionalno kvadratne cevi oddelek 20h20h1 stala 221 rubljev / 1 m. Za gradnjo velikem obsegu je bolj primeren za delovanje pri stroških 1st ton valjanih profilov, pri čemer so stroški 382800 rubljev / 1 m (vrednost dani 08-12H18N10 jekla).

Vrste varilnega varjenja

Izdelava kvadratne profilne cevi iz nerjavnega jekla poteka na dva načina. V prvem primeru se uporabljajo trakovi (prazne), iz katerih se cevi odvlečejo. V drugem so proizvodi varjeni s kovinskih listov.

Obstaja več vrst varjenja:

• TIG (volframova elektroda v inertnem plinu brez aditivov);
• plazma s TIG;
• visokofrekvenčni tok;
• laser;
• elektronski žarek.

Profilna cev 20x20x2 ima široko področje uporabe, ki bo neposredno odvisna od vrste zvara. Kontrola kakovosti varjenja se izvaja v skladu z GOST 3242 - 79 in GOST 30245-2003.

Bodite pozorni! Cena cevi z varjenim šivom, ki jo proizvajajo visokofrekvenčni tokovi, je za 10% nižja od cene analogov s TIG varjenjem. Hkrati je moč zvara na isti ravni.

Površina za vsak okus

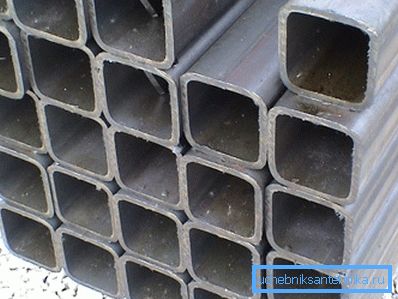

Profilna cev je zaradi površine zelo estetsko prijetna, kar je:

• mat (Matt, Mill konča);
• brušena. Stopnja obdelave ima več stopenj do gladke površine in ima oznake Satin 180, 320 ali 400 Grant;
• ogledalo, ki je ponovno odvisno od stopnje poliranja (ogledalo 400 ali 600 granata).

Tuja oznaka površin cevi iz jekla AISI je nekoliko drugačna:

• 2B - mat;
• VA - ogledalo;
• 4N - polirana.

Kazalniki moči ne vplivajo na kakovost površinske obdelave. Če se celotno delo opravi ročno, je treba izbirati med predlaganimi možnostmi in ne glede na to, ali bodo cevi vidne. Če delujejo kot notranji element, je treba površino izbrati ob upoštevanju dekorja prostora.

Obseg profila plinovoda

Majhen odsek ne dovoljuje uporabe kot nosilnih elementov pri hudih obremenitvah. Toda togost kvadratnega odseka zadošča za zaznavanje obremenitev s povprečno velikostjo. Prednosti kvadratnega plinovoda bi morale vključevati relativno majhno težo, na primer teža profilne cevi 20x20x2 znaša približno 1,175 kg / bar. m

Bodite pozorni! Teža cevi v tabelah je povprečna, v resnici pa je odvisna od gostote materiala. Za natančno izračunavanje teže cevovoda lahko uporabite posebne kalkulatorje.

V zvezi s konkretnimi primeri uporabe kvadratne cevi z majhnim odsekom lahko podamo naslednje primere:

• za izdelavo pohištva (predvsem šole in v različnih javnih zavodih);

• pri gradnji ograje različnih vrst - kot okvir. V tem primeru je obremenitev na kovine majhna in lahko uporabite majhne velikosti;

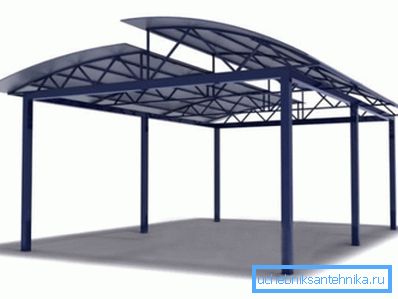

• za gradnjo raznovrstnih skladišč, med gradnjo v zmernem podnebju, je potrebno upoštevati učinek snežne obremenitve in težo 1 metra oblikovane cevi 20x20x2 (1.175 kg / 1 m);

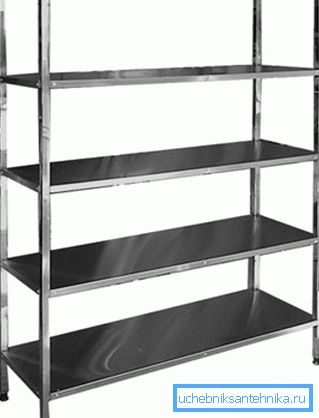

• pri dekoriranju notranjosti sobe se lahko kvadratne cevi uporabljajo za izdelavo elegantnih polic in regalov.

Povzemanje

Kvadratna cev manjšega preseka iz nerjavečega jekla ima številne pomembne lastnosti. Najbolj pomembna stvar je, da je, poleg visoke trdnosti in togosti in še ima odličen videz in odpornost proti koroziji se lahko uporablja v skoraj vseh okoljih (glej tudi članek cev 60x40 mm - funkcije in teže).

Zaradi tega se lahko takšen cevovod uporablja tako v notranjosti prostora kot pri konstrukciji okvirja za lahke konstrukcije. V tem članku je prikazan primer uporabe profila plinovoda kot ogrodja za ograjo.
