Profilna pravokotna cev - mere in značilnosti

Profilirane pravokotne cevi so posebna vrsta cevastega jekla. Edinstvenost tega izdelka je predvsem v nestandardni obliki prečnega prereza. V tem članku si podrobneje ogledamo značilnosti teh izdelkov, njihove obstoječe dimenzije in obseg.

Značilnosti profilnih cevi

Nenavadna oblika preseka tega izdelka je predvsem posledica njegovega namena. Pravokotne in kvadratne cevi se ne uporabljajo v cevovodih, temveč se uporabljajo v okvirnih kovinskih konstrukcijah. Dejstvo je, da ima votla cev enak krepak kot kovinska palica in tehta 30-40 odstotkov manj.

Tako uporaba te snovi omogoča zmanjšanje mase kovinskih konstrukcij in njihovih stroškov, medtem ko njihova moč in stroški ostanejo nespremenjeni. Vendar pa je treba opozoriti, da so te lastnosti izdelka samo, če so izdelane po GOST 8645-68.

Z drugimi besedami, oblikovane cevi imajo visoko trdnost samo pri določenih velikostih odsekov. Celo majhno odstopanje od normativov lahko vpliva na celotno trdnost jeklene konstrukcije ali povečanje njegove mase.

Poleg tega so oblikovanje izračuni jeklenih konstrukcij na togost tramov običajno temelji na standardnih dimenzij, kot je navedeno v tabeli ustreza goste. Skladno s tem, če velikost profilov ne ustreza standardom, se bodo izračuni izkazali za nepravilne.

Odvisno od velikosti

Pod velikostjo je treba razumeti:

• Višina sten izdelka;
• Širina;
• Debelina;
• Polmer zaokroževanja.

Vsi ti parametri so običajno odvisni od metode izdelave izdelkov.

V industriji trenutno obstajajo trije tehnološki procesi proizvodnje teh izdelkov:

• Tehnologija hladne deformacije standardne cevi;
• Tehnologija vroče deformacije;
• Profiliranje in naknadno varjenje cevnih spojev.

Značilnosti teh tehnoloških procesov vplivajo na:

• Metoda poravnave (kalibracije) profilnega dela izdelkov;
• Debelina stene;
• Polmer zaokroževanja itd.

Nato podrobneje razmislite o značilnostih izdelkov, ki jih izdelujejo različne proizvodne tehnologije.

Področje uporabe

Obseg profiliranih cevi je zelo obsežen.

Najpogosteje se uporabljajo:

• V gradbeništvu - med gradnjo raznih paviljonov, skladišč, stojnic itd.
• Pri izdelavi pohištva - police, stojala, šolsko pohištvo itd.
• Avtomobilska industrija - pri proizvodnji prikolic in okvirjev itd.
• Kmetijstvo - za toplogredne okvire cevi in ​​druge določene strukture.

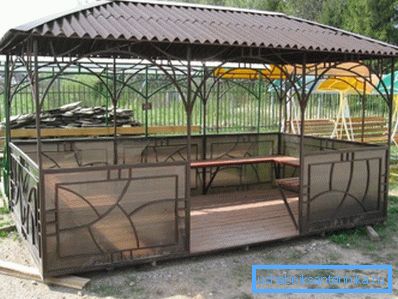

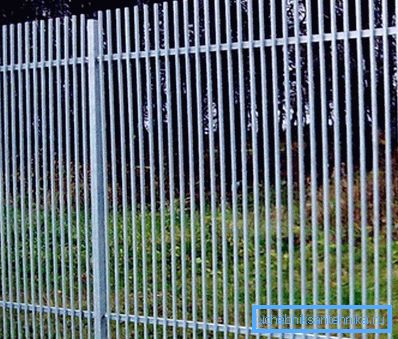

Seveda je ta material lahko uporaben v gospodinjstvu, od njega pa lahko izdelate arbore, ograje, vrtno pohištvo, stopnice in še veliko več.

Utemeljenost

Med prednosti tega gradiva so naslednje točke:

• Moč;
• Nizka teža;
• Ugodna cena, zahvaljujoč materialu votline;
• Velika izbira - zahvaljujoč temu lahko vzamete izdelek z najprimernejšo velikostjo preseka.
• Plastičnost - če je potrebno, je izdelek lahko ukrivljen, na primer z lokom.
• Enostavna montaža zaradi majhne teže. Navodila za sestavljanje so običajno varjenje delov.

Nasvet! Kovinske konstrukcije je mogoče sestaviti ne le z varjenjem, ampak tudi s sorniki. Takšna spojina se običajno uporablja za montažne stojala, oder, vse vrste komercialne opreme itd.

Vrste oblikovnih cevi

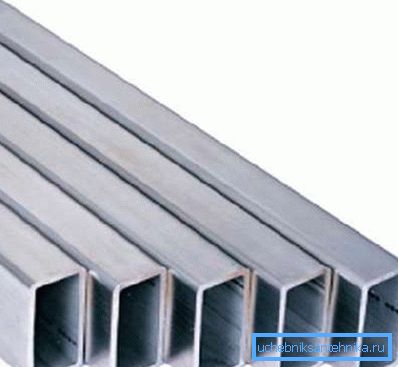

Vroče valjani

Vroče valjani proizvodni proces teh izdelkov je naslednji:

• Gredica v obliki rokavov ali stekla se segreva, da se poveča plastičnost.
• Nato se zložijo valjčki, zaradi česar se tvori cev s krožnim prečnim prerezom.
• Naprej se polizdelek pošlje v molding stiskalnico, kjer se preoblikuje v kvadratni, ovalni ali pravokotni proizvod.
• Naslednji korak je hlajenje gredice in valjanje na zvitkih.
• Ko je izdelek pripravljen, se segreje na temperaturo tvorjenja zrn in se postopoma ohladi v naravnih pogojih. Ta postopek vam omogoča, da odstranite napetost v kristalni rešetki.

Rezultat je izdelek, ki ustreza državnim standardom, v skladu s katerim velikost stene cevi ne sme biti manjša od 60 mm. Torej če ima del pravokotne oblike, višina pravokotnika ne more biti manjša od predpisane vrednosti.

Razpon pravokotne profilne cevi v skladu z GOST 8639 - 82 (na kvadratni profili) vsebuje približno dve desetini velikosti. Enako velikost določi GOST 8645-68. Poleg tega se dimenzije profila razlikujejo od 60x60 mm do 230x100 mm. Res je, da proizvodnja toplo valjane kvadratne cevi omogoča omejitev 180x180 mm.

Kar zadeva druge velikosti, lahko profilne pravokotne cevi po GOST 8639-82:

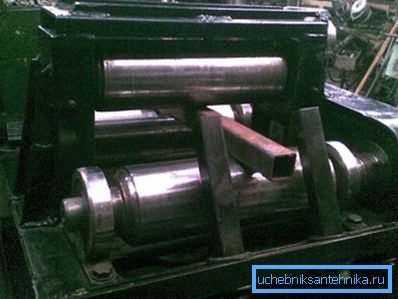

Hladno valjani

Proizvodno tehnologijo hladno valjanih profiliranih cevi sestavljajo naslednji koraki:

• Prvi je pripravek - pristanek okrogle luknje v pralnem stroju.
• Nato je obdelovanec valjan, zaradi katerega se oblikujejo okrogle cevi.
• Nato je izdelek zatesnjen v stiskalnici in valjarni.
• Potem, kot v prejšnjem primeru, se izvaja kalibracija in segrevanje (kaljenje) končnega izdelka.

Ta tehnologija omogoča manjše velikosti pravokotne profilne cevi in ​​tanjših sten. Po GOST je minimalna višina preseka 10 mm. Največja velikost preseka je omejena na 120x120 mm.

Ta standard vsebuje 17 velikosti definirane GOST 8639-82, kot tudi 16 velikosti opredeljene GOST 8645-68. Na splošno lahko rečemo, da je izbira izdelkov te vrste upravičena, če potrebujete brezšivne cevi s tankimi stenami.

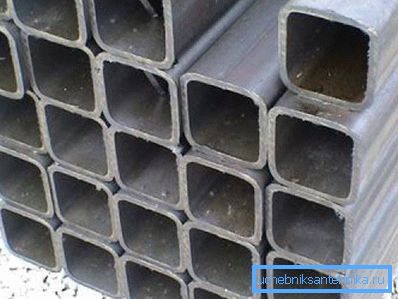

Varjene

Proces proizvodnje varjenih pravokotnih profilov je naslednji:

• Najprej se oblikujejo dimenzijske pločevine, ki so odrezane iz nerazmernega jeklenega lista.
• Naslednje je oblikovanje obdelovanca pod obliko cevnega odseka.
• Naslednji korak je varjenje šiva z metodo indukcijskega taljenja in varjenja ali v okolju inertnega plina.
• Končna faza proizvodnje je kalibracija polizdelka z metodo hladne deformacije na valjih.

Moč teh izdelkov se praktično ne razlikuje od brezšivnih, saj varilni šiv oslabi togost le za 5-10 odstotkov. Toda ta tehnologija, za razliko od vsega zgoraj navedenega, vam omogoča, da izvedete cevi z debelino stene od 1 mm do 5 mm. Po GOST 30245 2003 je najmanjša velikost preseka 40x40 mm, največja velikost pa 300x300 mm.

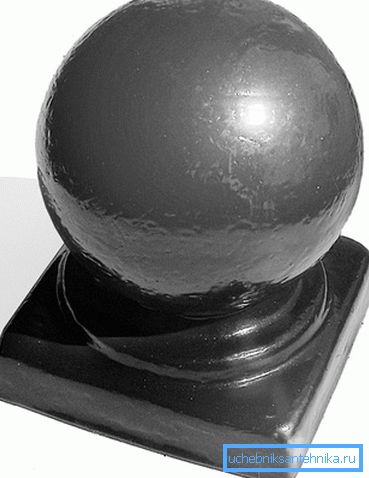

Nasvet! Pri sestavljanju konstrukcij iz oblikovanih cevi, na primer dekorativnih elementov, lahko uporabite vse vrste pribora - nasvete in druge elemente.

Tu so morda vse glavne značilnosti zadevnega gradiva.

Zaključek

Profili cevi imajo številne prednosti, katerih glavni je dobra moč. Zaradi zgoraj navedenih lastnosti teh izdelkov in obsežnega nabora izdelkov je njihovo področje uporabe zelo obsežno.

Edini izdelki morajo ustrezati določenim državnim standardom, le v tem primeru imajo visoke trdnosti. Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
