Prozorna cev: materiali in značilnosti
Za prevoz tekočine iz enega kraja v drugega potrebujete neke vrste kapacitete in za to so povsem primerne prozorne cevi za vodo, skozi katere stene lahko opazujete takšno gibanje. Morda vodja materialov tukaj lahko imenujemo polikarbonat, kar je samo 1-2% slabše od stekla v optičnih lastnostih, vendar ima majhno težo in odlično mehansko moč.
Toda obstajajo druge plastike, ki so primerne za izdelavo cevi in se uporabljajo v vsakdanjem življenju in industriji, a še več o tem spodaj, poleg tega pa boste našli tematsko predstavitev videoposnetka v tem članku.
Materiali cevi

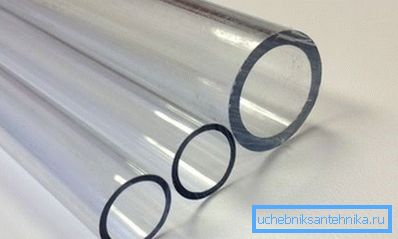

Polikarbonat
Opredelitev Polikarbonati spadajo v skupino termoplastov s splošno kemično formulo -O-R-O-CO-.
Kot je bilo že omenjeno, je polikarbonat precej lažji od stekla, približno 2,5-krat, hkrati pa ima visoko mehansko trdnost (10-krat višja od akrila) in ta dva značaja sta postala zagon popularizacije materiala, kot v vsakdanjem življenju , in v industriji.
Poleg tega so takšni materiali cenili inštalaterji - takšna cev je zelo enostavno obdelana s tesnilnimi orodji - je izvrtana, rezana, talna in vijak z vijačnim vijakom lahko brez vdolbine privijete.
Polikarbonatne cevi so ognjevarne, zato so v kombinaciji z vsemi drugimi lastnostmi takšni izdelki zelo zanimivi za industrijce, poleg tega pa imajo celo vrsto drugih prednosti.
- Optične lastnosti na višini - izdelek je prozoren;
- Opalske cevi in listi enakomerno razpršijo svetlobo;
- Gostota materiala 1,2 kg / cm3, majhna teža;
- Mehansko - odporen na udarce (zelo težko zlomiti);
- Pri naravnih pogojih se zadrži širok spekter temperaturnih kapljic;
- Ima odlične dielektrične lastnosti;
- V predelovalnih dejavnostih so opremljeni z dodatki za odpornost na ultravijolično sevanje in antipiri za požarno varnost;
- Odpornost proti agresivnemu kemijskemu okolju (detergenti, topila, kisline) in inertnost na hrano (mlečni izdelki, alkohol, pitna voda);
- Polikarbonatna cev s steno 1,5 mm presega visok notranji tlak: premer 50 mm - 32 kg / cm2; premer 38 mm - 40 kg / cm2; s premerom 25 mm - 80 kg / cm2.
| Različne lastnosti | Tehnika | Pomen | |
| Fizično | 600-3 | 600-5 | |
| Pretok taline (300 ° C / 1,2 kg), g / 10 minut | ISO R1183 | 3 | 5 |
| Gostota, kg / m3 | ASTM D-955 | 1200 | 1200 |
| Skrčenje% | ISO 1133 | 0,5-0,7 | 0,5-0,7 |
| Optični | |||
| Prenos svetlobe% | ASTM D1003 | 86-90 | 86-90 |
| Temperatura | |||
| Temp. Termična deformacija žarjena (obremenitev 0,45 MPa), ° C | ISO 75 | 146 | 145 |
| Temp. Termična deformacija žarjena (obremenitev 1,82 MPa), ° С | ISO 75 | 143 | 142 |
| Temp. Neobremenjena toplotna deformacija (obremenitev 1,82 MPa), ° С | ISO 75 | 126 | 126 |
| Temp. Vika mehčanje (50 ° C / h), ° C | ISO 306B | 150 | 150 |
| Mehansko | |||
| Končna natezna trdnost, MPa | ISO R527 | 60 | 60 |
| Moč izkoristka na prelomu, MPa | ISO R527 | 56 | 56 |
| Relativni raztezek pri raztezanju,% | ISO R527 | 6 | 6 |
| Relativni raztezek pri prelomu,% | ISO R527 | 90 | 90 |
| Modul za moč trdnosti MPa | ISO R527 | 2300 | 2300 |
| Prožna moč MPa | ISO 178 | 94 | 94 |
| Modul prilagodljivosti, MPa | ISO 178 | 2300 | 2300 |
| Izodna trdnost s KJ / m zarezo2 (23 ° C) | ISO R180 | 850 | 800 |
| Izodna trdnost Izod brez reza KJ / m2 (23 ° C) | ISO R180 | Brez odmora | Brez odmora |
| Električni | |||
| Preskus žarilne žice 2.0mm 5 sec. ° С | IEC 695-2-1 | 850 | 850 |
| Temp. kroglica potiska, ° С | IEC 598-1 | >125 | >125 |
| Indeks kompaktiranja (2,0 mm), V | IEC 112 | 225 | 225 |
| Vnetljivost Razred (1) | |||
| 1,6 mm | UL-94 | HB | HB |
| 3,2 mm | UL-94 | HB | HB |
Polikarbonska miza CALBRE 603 z UV stabilizatorjem
Pojasnilo. Znak (1) označuje vrednost hitrosti, s katero se plamen širi in takšno navodilo ne velja za druge materiale, temveč le za CALIBER 603.

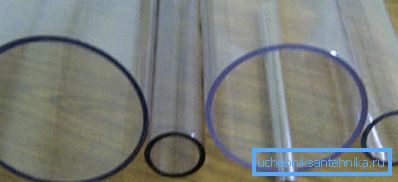

Pleksiglas
Organsko steklo ali druga beseda - polimetilmetakril (PMMA) spada tudi v kategorijo termoplastov, njegova priljubljenost pa je bolj povezana z edinstvenimi optičnimi lastnostmi - sijajem površine in ni nobenega izkrivljanja slike.
Taka akrilna cev lahko ima ne samo gladko, temveč tudi sijajno ali barvasto površino in v kombinaciji z visoko odpornostjo na udarce, je v industriji povpraševanje po različnih napravah. Poleg tega so zelo dobro obdelani - vrtanje in rezanje s konvencionalnim orodjem.
Če je treba to cev upogniti s svojimi rokami, se ogreje na temperaturo 160 ° C, povezava pa je izvedena z vijaki. V notranjosti imajo matte senco, zunaj pa imajo briljanten lak. Takšne cevi so narejene na dva načina - to je iztiskanje in litje.
Plastika
Plastična cev za kanalizacijo je izjemno priljubljena - na gradbenem trgu je praktično zamenjana jekla in litega železa, čeprav je nekaj tekmovanj za odlaganje odpadnih voda azbestno-cement, vendar je to nasprotovanje zelo šibko. Dejstvo je, da se kovinski in krizolitni cement najpogosteje uporablja za tlačne cevi, na katere se kanalizacija lahko nanaša le v nekaterih primerih, na primer v celulozni in predelovalni industriji.

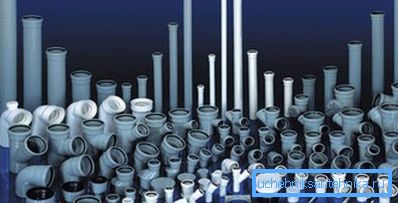

Enostavnost proizvodnje, nizka teža in nizka cena polivinilklorida, skupaj z enostavnostjo namestitve, zagotavljata take cevi z veliko nišo v vodovodni instalaciji tako v gospodinjstvu kot tudi na industrijski ravni. Druga prednost PVC izdelkov so okovja vseh nastavitev, ki vam omogočajo, da se obračate z različnimi koti, premaknete na drugo ravnino in spremenite premer.
Zaključek

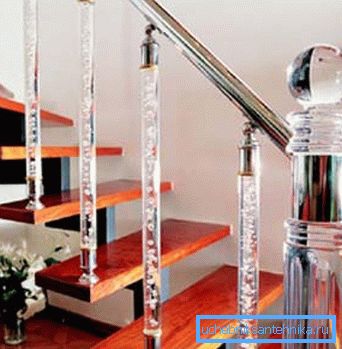

Na ravni gospodinjstva se prozorne cevi zelo redko uporabljajo in večinoma kot dekorativni okraski ali gospodinjski aparati. Če govorimo o vodovodnih instalacijah, so prednost pred jeklenimi, PVC, polipropilenskimi (ecoplast) in kovinsko-laminiranimi plastičnimi materiali, saj so cevi za kanalizacijo in vodo opremljene s takšnimi materiali.
