Pvc-plastična valovita cev za električno delo

Pri zunanjem ali notranjem polaganju nizko-tokovnih in omrežnih kabelskih omrežij je za varno in neprekinjeno delovanje pomembno zagotoviti zanesljivo zaščito napajalnega kabla pred vlago in zunanjimi mehanskimi poškodbami.

V tem primeru je najprimernejši način zaščite fleksibilna valovita cev iz togega polivinilklorida, ki pomaga pri reševanju več vprašanj hkrati.

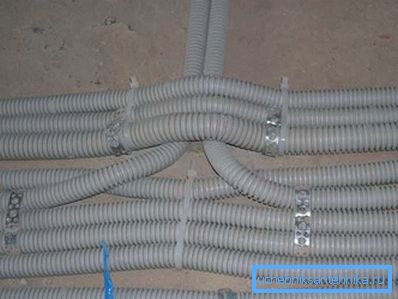

Uporaba valovitih cevi v posameznih konstrukcijah

V članku bomo predstavili glavne vidike uporabe plastične valovite cevi pri polaganju domačih kabelskih vodov.

Tukaj bo predstavljena tudi korak-po-korakska navodila, ki opisujejo tehnologijo polaganja kabla v zaščitnem valovitem tulcu s pomočjo žične sonde.

Tehnične specifikacije

Omeniti je treba, da je ta vrsta izdelka posebej zasnovana za polaganje električnih omrežij, zato so fizikalne lastnosti in osnovne tehnične lastnosti PVC-valovite cevi popolnoma v skladu z vsemi gradbenimi predpisi in varnostnimi predpisi.

1. Trdno PVC ne vpliva na vlago in najbolj korozivno okolje, odporno na UV-žarke, s časom ne stara in se ne razgradi pod vplivom ozona, zato se lahko uporablja tudi za notranja in zunanja dela.
2. Delovni temperaturni obseg obratovanja je v območju od -20 ° C do +80 ° C.
3. PVC je samougasljiv material., ki ne podpira neodvisnega gorenja, zato se lahko uporablja za vgradnjo električnih napeljav, tako v lesenih kot v opečnih zgradbah.
4. Minimalna izolacijska upornost pri napetosti 500 V je 100 mΩ, indeks dielektrične trdnosti pa je najmanj 2 kV, ki vam omogoča, da jo uporabljate v električnih instalacijah z napetostjo do 1000 V.
5. Odvisno od vrste cevi je nazivna odpornost proti kompresiji: za lahke serije 320 N / 5 cm za težko serijo - 750 N / 5 cm, za super težko - 1250 N / 5 cm.

Bodite pozorni! Valovita cev se dostavi v maloprodajo, valjano v kolobarjih dolžine od 50 do 200 m, njegova cena pa je odvisna predvsem od zunanjega premera. Barva je najpogosteje svetlo siva (RAL 7035), vendar obstajajo tudi druge (črne, oranžne) barve.

Izbira premera

V posamezni stanovanjski zgradbi se najpogosteje uporabljajo plastični valoviti rokavi z zunanjim premerom od 16 do 63 mm. Izbira želenega premera mora biti izvedena v skladu z zgornjo tabelo 1, odvisno od števila in površine prečnega preseka uporabljenih žic.

Tabela1.

Bodite pozorni! V skladu s podatki v tabeli je mogoče sklepati, da fizikalne lastnosti 16 mm valovite PVC cevi omogočajo njegovo uporabo pri polaganju dveh ali treh žičnih žic s prečnim prerezom od 1,5 do 2,5 mm ?.

Področje uporabe

Glede na prakso uporabe valovitih rokavov v posamezni konstrukciji, pri opravljanju električnega dela z lastnimi rokami, za optimalno izbiro zunanjega premera upoštevajte naslednja pravila.

1. Namestitev v cevi električnih instalacij stenskih in stropnih svetilk - D = 16 mm.
2. Priklop stikalnih luči in potrošniških vtičnic - D = 20 mm.
3. Polaganje kabla v plastičnih ceveh med električno ploščo in razdelilniki - D = 25 m.
4. Priključitev glavne električne plošče z stikalno ploščo - D = 32 mm.
5. Za penetracijo stropa in vmesnih stropov, odvisno od števila žic, je izbran cevni premer 40 do 63 mm.
6. Za polaganje koaksialnih, optičnih in telefonskih kabelskih omrežij se lahko uporablja valovita tuljava s premerom od 16 do 25 mm.

Tehnologija polaganja

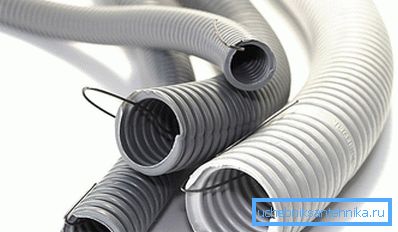

Najpogosteje se plastični valovit rokav izdeluje s sondo, to je s tanko elastično kovinsko žico, ki se nahaja v notranjem lumnu vzdolž celotne dolžine.

Prisotnost sonde bistveno pospeši električno delo in poenostavi pritegovanje kabla v fleksibilno valovito cev.

1. Preden pritegnete kabel, izmerite potrebno količino valovitega tulca in ga previdno odrežite, ne da bi rezili žico sonde.
2. Na mestu reza, da se konci grobov raztopijo v različnih smereh, in žico prekrižajte z žičnimi noži, pri čemer upognite njene konce zunaj robov cevi in ​​tako preprečite, da bi padel v notranjost.

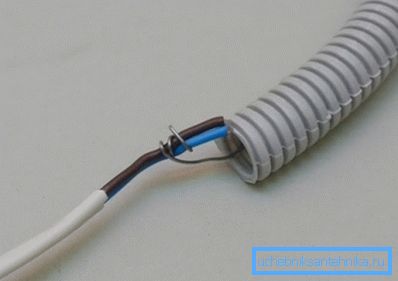

3. Priključite električni kabel na en konec sonde, poravnajte rokav in z gladkim gibanjem preko žice napolnite žico do njegove celotne dolžine v valovito cev.

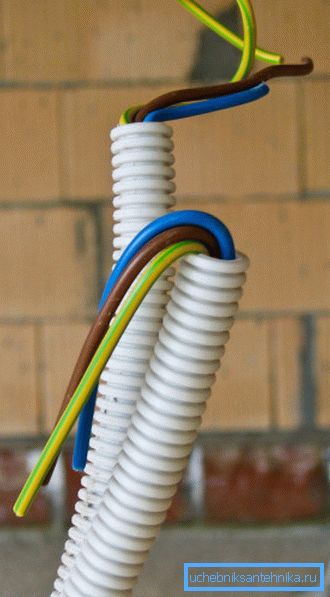

4. Namestite konca žice z uporabo vozlov ali plastičnih sponk zunaj valovitega rokava, ki jim preprečuje padanje skozi notranji lumen.

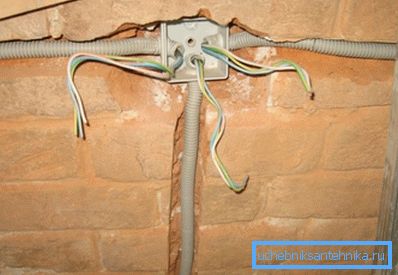

5. Položite plastično cev s kablom, ki jo je v njej zategnila v predrezalizirani černik, ali ga pritrdite na steno s pomočjo posebnih plastičnih držal.

Zaključek

Po branju tega članka postane jasno, da je uporaba fleksibilne plastične valovite cevi univerzalna metoda za polaganje kabelskih komunikacij pri gradnji stavb iz katerega koli materiala. Za več informacij si lahko ogledate videoposnetek v tem članku ali preberete podobna gradiva na naši spletni strani.
