Razvrstitev jeklenih cevi kaže njihov namen in značilnosti.

18-02-2018
Cevi

Jeklene cevi se pogosto uporabljajo v gospodinjski in industrijski gradnji. Uporabljajo se kot elementi odprtih in zaprtih sistemov, ki prevažajo različne tekočine in pline. Nanesite jih in kot dele kovin.

V vsakdanjem življenju se običajno uporabljajo za ogrevanje in oskrbo z vodo. Istočasno bo označevanje jeklenih cevi zahtevalo njihovo imenovanje.

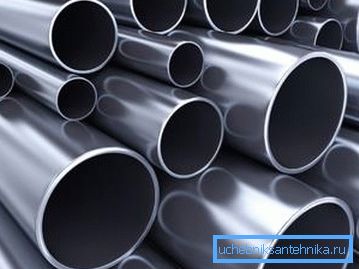

Za uspešno uporabo tega izdelka je potrebno preučiti njegove razrede in vrste.

Razdelek izdelkov

Obstajajo šest razredov izdelkov, ki jih opisujejo naslednje lastnosti:

  • vrsta materiala, njegova homogenost;
  • proizvodna metoda;
  • oblika prečnega prereza;
  • destinacijo

Razred Namen
Jaz Plinovodi, prevoz neaktivnih tekočin, suhih snovi in ​​plinov, gradnja nosilcev in kabelskih omrežij
II Trunski sistemi za nafto, plin, vodo in gorivo
III Še posebej močni izdelki za omrežja z visoko temperaturo in tlakom
IV Ohišje in vrtalne cevi
V Oljne ploščadi, jambori in mostni žerjavi
VI Najtrajnejši izdelki se uporabljajo kot cilindri batov, črpalk, obročev, elementov rezervoarjev z visokim tlakom.

Vrste jeklenih cevi po GOST

  1. Nomenklatura jeklenih cevi v skladu z državnimi standardi št. 3262 in št. 10705/80 je namenjena za montažo vodovoda in plinovoda, sistemov za ogrevanje v gospodinjstvih in industriji ter za izdelavo jeklenih okvirov.
  2. Analogi po državnem standardu št. 20295/85 se uporabljajo za ureditev glavnih cevovodov za plin, olje, krepitev tal in jam.

Jeklene stopnje

Poleg specifičnega GOST bi morala izbira izdelkov upoštevati tudi jekleni razred, iz katerega so izdelani izdelki.

Lahko je:

  • St-1;
  • St-2;
  • St-3;
  • St-4;
  • St-5;
  • St-6;
  • Člen 7

Zagotovljene lastnosti jekla so razdeljene v 3 kategorije:

  • Pismo A pomeni mehanske lastnosti materiala;
  • Črka B je njegova kemična sestava;
  • Pismo B označuje razmerje med mehanskimi komponentami izdelka in njegovimi kemijskimi lastnostmi.

Stopnja A vedno ustreza tipom jekla, navedenim zgoraj. Navodilo opozarja, če je izdelek izdelan iz tako imenovane "vrele" jekla, je dodatno indeksiran s črkami KP, če iz "pol-quiescentnega" analoga - PS. Kjer takega označevanja ni, kovina spada v "tiho" vrsto.

Sorte izdelkov po velikosti in metodi izdelave

Standardne velikosti jeklenih cevi glede na njihov premer:

  • kapilarni analogi - 0,3 / 4,8 mm;
  • izdelki z majhnim premerom - 5/102 mm;
  • proizvodi s povprečnim prerezom - 102/426 mm;
  • cevi velikega premera imajo več kot 426 mm.

Sekcijska oblika in debelina stene

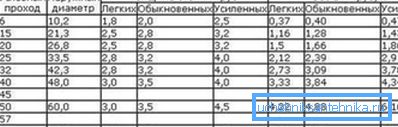

Specifikacije izdelka za debelino stene.

Debelina stene cevi je razdeljena na:

  • zlasti tankoslojne;
  • tankoslojne;
  • normalno;
  • debelozidni;
  • še posebej debele stene.

Tanki analogi imajo debelino 1 mm, najkrajši izdelki pa 19 mm.

Bodite pozorni! Po GOST je tako debelina stene jeklene cevi majhna. Vendar taki analogi lahko vzdržijo notranje in zunanje obremenitve 20/50 ton.

Obstajata dva razreda izdelkov za natančno obdelavo.

  1. Prvovrstni izdelki obrezujejo konce in odstranijo bore.
  2. Drugi razred je samo rezan.
Na fotografiji je razpon profilnih cevi.

Oblika profila prereza jeklenih izdelkov je razdeljena na dve kategoriji.

  1. Oblikovane (profilne) cevi so elementi kovinskih konstrukcij. Lahko so pravokotne, kvadratne, ovalne, romboidne, rebrastaste, segmentne, teardropne, trojne, heksagonalne, oktaedične itd.
  2. Okrogli analogi so zasnovani za prevoz različnih snovi.

      Način proizvodnje

Po metodi proizvodnje kovinskih cevi so razdeljeni na dva tipa.

  1. Proizvedena z različnimi metodami varjenja: plinsko-električni; peč (rit); električno varjenje z uporom.
  2. V primeru brezšivne metode se proizvajajo stisnjeni ali valjani (deformirani) vroči in hladni analogi.

Značilnosti, ki vplivajo na cevi za kakovost potrošnikov

  1. Notranja hrapavost jeklenih cevi vodi v rast depozitov in korozijskih produktov na njihovih stenah. S tem se zmanjša njihova prepustnost.

Koeficient hrapavosti jeklenih cevi je lahko drugačen. Odvisno od načina njihove proizvodnje in stanja. Spodaj je tabela v zvezi s to težavo.

Cev / stanje Hrapavost, v mm Hrapavost, v centimetrih
Novi brezšivni 0 /, 02/0 /, 1 0,0008 / 0,004
Novi vzdolžni elektrolizirani 0,05 / 0,1 0,002 / 0,004
Novi pocinkani 0,15 0,006
Prečiščena rabljena 0,15 / 0,2 0,006 / 0,008
Rahlo zarjavela 0,1 / 0,4 0,004 / 0,016
Zelo zarjavela 0,4 / 3 0,016 / 0,12
Nekatere vloge 1 / 1.5 0,04 / 0,06
Veliko depozitov 1,5 / 4 0,06 / 0,16
Prevlečen z bitumenskim mastikom 0.05 0,002
  1. Pri namestitvi lastnega jeklenega omrežja morate upoštevati spremembo dolžine cevi zaradi toplotnega raztezanja zaradi temperaturnih razlik. Koeficient linearnega raztezanja jekla znaša 0,0120 mm / m • K. Zato se cev iz nje razširi, ko se temperatura spremeni za 50 ° do 6 mm.

Bodite pozorni! Linearno raztezanje kovinskih izdelkov je 20-krat manj kot pri plastičnih analogih. Takšna nizka vrednost parametra je njihova pomembna prednost.

  1. Koeficient toplotne prevodnosti jeklenih cevi je precej visok - 74 W / m • K. Ta lastnost je idealna za ogrevalna omrežja in oskrbo s toplo vodo. Za hladno vodo je slabo, ker cevi se začnejo "znojiti", mokre in rje.

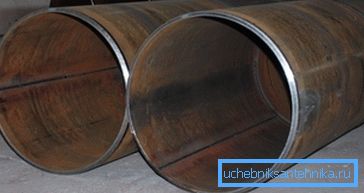

Varjeni koluti so manj trpežni od trdnih.
  1. Z enako debelino stene so brezšivni izdelki močnejši od varjenih kolegov, saj je šibka površina.
  2. Njihova prepustnost je odvisna od velikosti notranjega premera izdelkov.
  3. Debelina stene vpliva na trdnost cevi in ​​njegovo odpornost na visok tlak.
  4. Zunanji premaz ima tudi pomembno vlogo. Če je črna jeklena cev pocinkana, skoraj ne rja. Cena kromiranih koleščkov je visoka, vendar poleg njihove povečane odpornosti na korozijo izgledajo tudi zelo estetsko.

Zaključek

Če ste dobro seznanjeni z označevanjem in klasifikacijo jeklenih cevi, lahko preprosto dobite natančno sorto, ki je potrebna.

Videoposnetek v tem članku bo nadaljeval svojo temo.
