Sandwich cev - kaj je ta element in osnovne zahteve za
Danes je visoko zmogljiva ogrevalna oprema najpogosteje uporabljena v domovih, za nemoteno delovanje katerih je potreben učinkovit sistem za odstranjevanje izdelkov iz izgorevanja izpušnih plinov. Če so bili predhodni dimniki izdelani predvsem iz opeke, se danes ta možnost uporablja manj in manj zaradi visokih stroškov in težavnosti gradnje. Najboljša možnost je danes sendvič cev - s svojimi rokami lahko hitro naredite zanesljiv dimnik.
Kateri dejavniki je treba upoštevati pri izbiri posebne konstrukcijske možnosti
Kljub svoji navidezni preprostosti se elementi sendviča razlikujejo po številnih lastnostih in uporabljenih materialih, zato se to poglavje lahko uporablja kot vrsta poučevanja, še posebej, če kupujete že končne izdelke.
| Premer notranjih cevi | To je zelo pomemben kazalnik, saj je osnutek dimnika neposredno odvisen od njega. Premer se izračuna na podlagi moči kotla in njegovega tipa (kot je dobro znano, če je v trdnem gorivu število produktov izgorevanja veliko večje od plina in drugih). Skladno s tem večja je velikost, višja je cena. |
| Izolacijski material | Ne glede na možnost, ki jo izberete, mora biti negorljiva. Najboljša rešitev je kamena volna, ki ima visoke toplotne izolacijske lastnosti in je sposobna prenesti tudi učinke odprtega ognja, ki zagotavlja najvišjo raven varnosti |

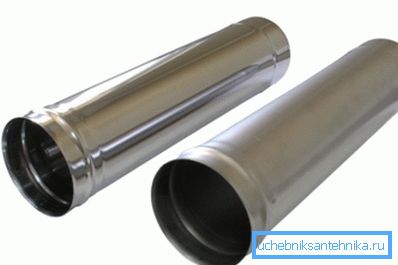

| Material za izdelavo cevi | Najpogosteje se uporabljajo dve možnosti - redno in nerjavno jeklo. Prvi material ima nizek strošek, vendar je dovzeten za korozijo, kar zmanjšuje življenjsko dobo izdelkov, ker imajo proizvodi zgorevanja zelo visoko agresivnost. Iz nerjavečega jekla je veliko močnejši in trajnejši, vendar je njegova cena večkrat višja od navadnega jekla |
| Debelina stene cevi | Vse je preprosto: bolj kot ta indikator, bolj trpežni izdelek. Pri debelini ne smete varčevati, ker površino nenehno vpliva na visoke temperature, kondenzat in agresivne snovi, tanke cevi pa bodo zelo hitro postale neuporabne. |
| Debelina izolacije | Drug pomemben dejavnik, ki vpliva na stopnjo toplote zunanje površine, večji sloj toplotnega izolatorja, nižja je temperatura zunanje lupine |

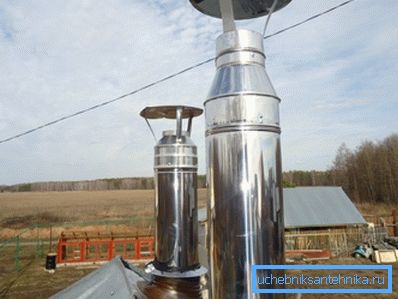

| Material zunanje cevi | Za te namene se pogosto uporablja pocinkano jeklo - poceni in precej trajni material. Uporabite lahko tudi možnost iz nerjavečega jekla, izgleda veliko bolje, vendar so stroški zelo različni |
Značilnosti proizvodnje in namestitve izdelkov
Veliko število izdelkov za dimnike lahko najdemo na trgu, vendar so njihovi stroški precej visoki in takšni stroški niso vedno upravičeni, zlasti če se sistem izvaja na dacha, kjer so prihranki pomembni. Pogledali bomo, kako narediti sendvič cev z lastnimi rokami in izvedeti pravilno namestitev sistema.
Kako opraviti samonastavitev dimnikov
Da bi razumeli proces, razmislite o izdelavi sendvič cevi z lastnimi rokami v obliki navodil po korakih:

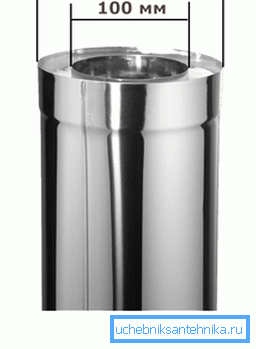

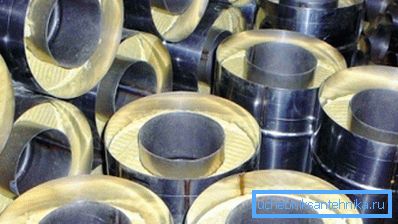

- Za začetek se kupi cev za notranjo votlino, premer katerega se izračuna glede na moč in vrsto opreme. Praviloma je velikost 100-120 mm in za najmočnejše možnosti opreme - 150-180 mm. V industrijskih objektih se uporabljajo večji premeri, zato jih ni smiselno upoštevati.
- Nadaljnja potreba kamene ali bazaltne volne za izolacijo notranjega dela, lahko debelina drugačna, vendar je treba upoštevati, da je plast večja, je varnejši oblikovanje pridobljeni in manj segreje zunanji del elementa. (Glej tudi članek Cev za peč: funkcije.)
- Zunanja ohišja je treba izbrati ob upoštevanju notranje cevi in izolacijske plasti, zato mora zasnovana konstrukcija zagotoviti gosto razporeditev izolatorja. Cenovno pocinkano jeklo se najpogosteje uporablja, lahko cevi sami izdelate ali jih lahko kupite v končni obliki.
Zapomni si! Če je uporabljena jeklena cev, mora biti debela stena, pri izdelkih iz nerjavečega jekla pa ta številka lahko manjša, saj je ta material veliko bolj odporen na visoke temperature in kondenzat.

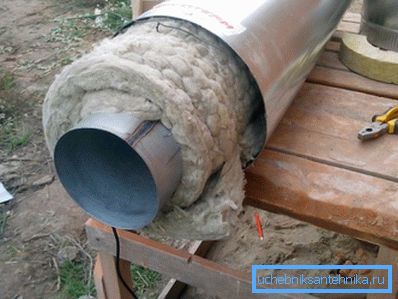

- Sestav je zelo preprost: vzame se kos notranje cevi, ki je previdno ovit s kamnato volno. Delo poteka postopoma: del, zavit v izolacijo, se vstavi v zunanji del cevi po delu. Pomembno je, da elemente sestavite z najvišjo možno tesnjenostjo toplotnega izolatorja.
Nasvet! Osredotočiti se moramo na sklepe notranjih cevi, vtičnice morajo biti gladke in ravni, včasih za povečanje moči je smiselno dodatno okrepiti povezavo s sponkami.
Kot lahko vidite, proizvodnja sendvič cevi - postopek je dokaj preprost, je pomembno, da vsi elementi ujemajo zelo natančno, tako da se dim ne prodre in kondenzacija iz notranjosti dimnika cevi v izolacijo, ali celo zunaj.
Namestitev sistema
Ta stopnja je prav tako zelo pomembna, saj neustrezna vgradnja sendvičevega cevi vodi v prodiranje dima in kondenzata v prostor in znatno zmanjša življenjsko dobo konstrukcije. V nasprotju s cevmi za prezračevanje so na dimnikih veliko večje zahteve, vsaka kršitev pa lahko privede do prepovedi delovanja sistema s strani tehničnih in nadzornih organov.
Sestav se izvaja po naslednjem vrstnem redu:
- Namestitev je od spodaj navzgor, od kotla. Ne priporočamo izolacije cevnega odseka v bližini kotla, poleg tega bi ta del moralo biti odstranljivo, saj izgoreva hitreje kot druge in ga bo treba zamenjati veliko prej kot vsi drugi.
- Kot veste, se v notranjosti cevi zbere kondenzat in ga odstranite na koncu cevi, lahko postavite čep na katerega pritrdite lijak s pipo na dno. Zbral bo kondenzat in ga lahko preprosto in preprosto odstranite, kar pozitivno vpliva na vzdržljivost celotnega sistema.

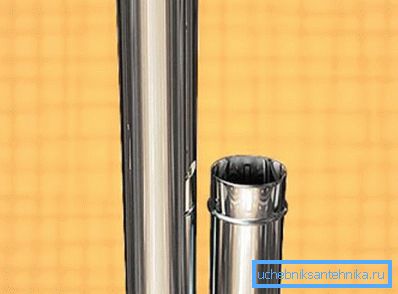

- Notranji elementi so nameščeni z vtičnicami navzgor, kar odpravlja uhajanje kondenzata.. Vsaka nadaljnja cev je vstavljena v prejšnjo, zaradi česar tekočina teče navzdol v posebno načrtovano komoro za zbiranje vode, iz katere se naknadno odstrani kavstični kondenzat.

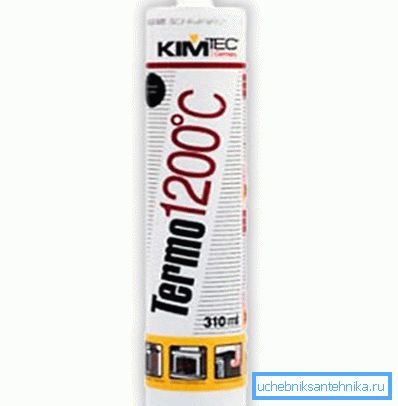

- Da bi zagotovili najboljšo zanesljivost spojev, so vsi partnerji dodatno obdelani s tesnilnim materialom.. In morate uporabiti toplotno odporno različico, ki lahko prenese temperature do 1500 stopinj, najpogosteje ima sestava rdeča ali črna barva, na embalaži pa je naveden najvišji temperatur, na katerem je lahko uporabljena sestava.
- Zunanje cevi so, nasprotno, postavljene drug na drugega in pritrjene z vijaki ali zakovicami..
- Če želite pritrditi cevi na sendvič plošče ali druge kovinske plošče, je najbolje uporabiti posebne spone, da prilagodite razdaljo od stene.
Zaključek
Uporaba sendvič cevi vam omogoča, da hitro izdelate visokokakovosten sistem izdelkov za zgorevanje izpušnih plinov brez spretnosti pečice in obremenitev na gradbenih konstrukcijah. Videoposnetek v tem članku bo pomagal razumeti nekatere odtenke še boljše.
