Spajkanje plastičnih cevi: vodnik po korakih za samostojno
Plastične cevi se trenutno uporabljajo povsod. So cenejši kot kovinski koluti, niso dovzetni za korozijo, so precej zanesljivi in, ki končno prevladajo nad izbiro v svoji smeri, se enostavno namestijo sami brez povabila profesionalnih vodovodarjev. Govorili bomo o tem, kako se to naredi v tem članku.
Vrste spajkanja
Spajkanje ali, kot se imenuje ta postopek, lahko polipropilenske cevi varimo na tri načine:

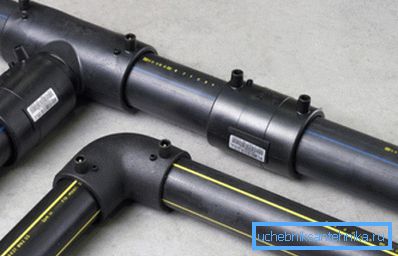

- Z elektro priključki. V tem primeru za priključitev cevi uporabimo posebne armature, ki imajo v notranjem delu bakren obroč z dvema zunanjima vodnika. Običajni varilni stroj je povezan z njim, baker pod vplivom električnega toka segreje in topi plastično, zanesljivo zapečati spoj. Hitro in učinkovito, vendar precej drago za izvedbo.
Nasvet: Elektro oprema je priporočljiva za industrijsko uporabo. V tem primeru bo raven zmogljivosti višja od cene povezanih elementov in obvezne prisotnosti drage opreme.

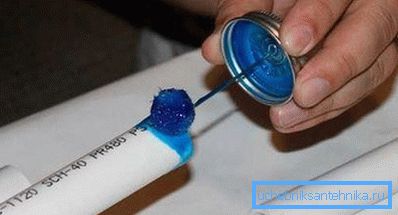

- "Hladno". Tu se povezava cevovodnih elementov izvede z uporabo agresivnega lepila na njihove sklepe. Moč končane konstrukcije ni nižja od varjene, vendar je njen obseg omejen samo s sistemom za dovajanje hladne vode, izključeni pa so tudi odplake, ogrevanje in topla voda.
- Polyphusic ali "v zvonjenju". To je najbolj vsestransko izvedba spajkanja za domačo uporabo s spojkami in posebno spajkalno železo. Podrobneje ga bomo analizirali.
Postopna izvedba
Navodilo za spajkanje je predstavljeno v obliki zaporednih korakov:
Korak 1: Priprava orodja

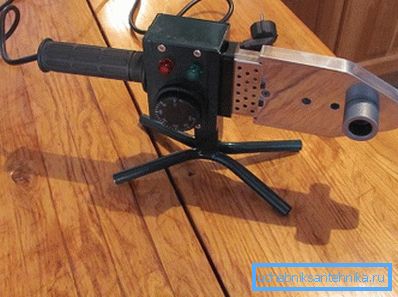

Najpomembnejše orodje je spajkanje za spajkalne cevi, on pa tlači polipropilen s segrevanjem priklopnih komponent.
Nasvet: ne kupujte za domače potrebe kupiti drago napravo z veliko močjo. Ta parameter vpliva le na stopnjo ogrevanja, vendar ne na kakovost povezave.
Na težko dostopnih mestih varjenje izvaja posebna enota. Izklopi možnost priključitve dveh šob hkrati, vendar z njeno pomočjo lažje popravite poškodovano avtocesto.
Potrebovali boste tudi:
Orodje | Namen |
Posebne šobe | Spojka za talilne cevi in trnke za talilne naprave |
Rezalnik cevi | Omogoča vam enakomerno rezanje z enim premikom roke. |
Brivnik | Odstrani ojačano plast |
Aceton | Odstrani križišče |
Marker ali svinčnik | Uporabi potrebno oznako |
Merilni trak | Izvaja vse potrebne meritve |
Rags | Odstrani naključne plastične kapljice iz šob. |
Nasvet: v primeru dela s proizvodi, katerih premer presega 40 mm, morate uporabljati žaga za rezanje. Ker cevi škarje preprosto ne sprejmejo tako velik del.
2. korak: Označevanje in rezanje
Cevi iz polipropilena se navadno prodajajo v kolobarjih. To pomeni, da dobite enodelni izdelek, ki ga je treba razrezati na segmente, ki so v skladu z vašim načrtovanjem.
Za to:
- Merite s trakom merite želeno dolžino.
- Dodajte nekaj milimetrov za kompenzacijo taljenega dela in postavite oznako.
- Strogo pravokotno na izdelek, ki ga prinašamo, in v enem gladkem gibanju naredimo rez.
3. korak: Obdelava cevi
Pred vstavljanjem cevi v segreto sklopko jo je treba pripeljati v določeno stanje:
- Če uporabljate ojačane izdelke, je potrebno s pomočjo brivnika odstraniti zgornji sloj plastike in odstraniti aluminijaste folije. Ko je ojačana s steklenimi vlakni ali njegova odsotnost, je ta element preskočen.
Nasvet: ojačane cevi je treba kupiti le, če nameravate namestiti ogrevalni sistem. V vseh drugih bo to samo zapravljanje denarja.
- Odstranite nož iz cevi za zunanjo cev. To bo preprečilo, da bi staljeni rob med raztegovanjem delil.
- Aceton razmaščeno varjenje. V nasprotnem primeru lahko preostala umazanija zmanjša tesnost povezave.
- Izmerite razdaljo od roba, ki je enaka globini priključka plus 2 mm, da se kompenzira taljeni del in nastavite referenčno oznako. Cev je treba potopiti v sklopko.
3. korak: Namestite in napnite opremo
- Spajkalno železo smo postavili na ravno trdo mesto.
- Povezujemo s šesterokotnim ali križnim izvijačem, odvisno od sponke, kovinske sklopke in trna.
- Nastavite želeno temperaturo v skladu z naslednjo tabelo in vklopite enoto:
Temperatura, oS | Učinek |
95 | Odsoten |
140 | Izdelek izgubi svojo moč in postane prilagodljiv |
260 | Polipropilen se začne taliti |
- Čakamo, da se lučka indikatorja izklopi, kar kaže na zadostno stopnjo ogrevanja in nadaljujemo s spajkanjem.
Nasvet: ko se naprava segreje, lahko izklopite eno od spiral. Če želite ohraniti zahtevano temperaturo, je dovolj, vendar na ta način prihranite porabo energije in zmanjšate obrabo naprave.
4. korak: Spajkanje
Zdaj, ko imate vse, kar potrebujete na dosegu roke, in je pripravljen za uporabo, in spajkalno železo segrejemo do tališča polipropilena, ki je 260 stopinj Celzija, začnemo z varjenjem:
- Pripravljeni del cevi vstavite v spojnico za priključitev cevi v skladu z označeno oznako. Produkta ni dovoljeno vrteti več kot 10 stopinj.
- Na hrbtni strani smo podobno pritrdili na trn.
Nasvet: Glede na dejstvo, da je stena vgradnje običajno debelejša od tlaka cevi, je priporočljivo, da se pri ogrevanju nekaj ponudi. To bo sinhroniziralo proces taljenja.
- Čakamo, da se robovi delov raztopijo, ki tvorijo nekakšen valj, ki se imenuje zgrabitev. Naslednja tabela vam pove, koliko časa potrebujete za različne premere:
Velikost odseka, mm | Čas ogrevanja, z | Čas spajkanja, z | Hladilni čas, z |
16 | 5 | 4 | 3 |
20 | 5 | 4 | 3 |
25 | 7 | 4 | 3 |
32 | 8 | 4 | 4 |
40 | 12 | 6 | 4 |
50 | 18 | 6 | 5 |
63 | 24 | 6 | 6 |
75 | 30 | 8 | 8 |
90 | 40 | 8 | 8 |
110 | 50 | 10 | 10 |
160 | 80 | 15 | 15 |
- Po izteku določenega časa skrbno odstranimo komponente in jih hitro povežemo vse vzdolž osi. V tem primeru se v nobenem primeru ne morejo obrniti, ker so gube, ki prekinjajo tesnjenje povezave.
- Zadržujemo jih nekaj časa, ki jih lahko najdemo tudi v zgornji tabeli in jih pustimo. Povezava je pripravljena.
Nasvet: v primeru kapljic tekoče plastike na šobah ne smete poskušati očistiti z nožem, zato preprosto poškodujete njihovo teflonsko prevleko. Še bolje je, da ponovno spajkate železovo litino in po tem, ko se ponovno stopite, jih skrbno odstranite s krpo.
Zaključek
Cevovod iz polipropilenskih cevi je zelo sposoben namestiti brez posebnega znanja. Če želite to narediti, boste potrebovali posebno spajkanje in več drugih spremljajočih orodij, ki jih mimogrede pogosto najdete v paketu z njim. Nadaljnje študije natančno upoštevajte zgoraj navedena navodila in lahko začnete delati, pri katerih je pozornost in natančna izvedba vseh dejanj pomembna.
Videoposnetek v tem članku vam bo priskrbel dodatne informacije, ki so neposredno povezane s predstavljenimi materiali. Cevi za spajkanje so enostavne.
