Spojka cevi: kaj je potrebno, kako izbrati in kako namestiti

Po natančnejšem pregledu je cevni sklop zelo preprost izdelek. Dejansko je to vrsta priključka za dve cevi enakega ali drugačnega premera. Tudi ta izdelek je namenjen povezovanju avtocest, ki so izdelani iz različnih materialov (na primer, lahko je priklop na plastiko in jeklo).

Vendar kljub enostavnemu načelu naprave pogosto izbere napačno. To je predvsem posledica dejstva, da na trgu obstaja preveč sodobnih pripomočkov, ki so nekako nameščeni iz škatle ali imajo nabor nekaterih edinstvenih lastnosti.

Primer najpreprostejšega adapterja

In zelo pogosto, zaradi neizračunanih posameznih značilnosti, normalno delovanje izdelkov v določeni situaciji postane preprosto nemogoče.

V tem članku bomo poskušali čim bolj upoštevati, kakšni so izdelki te vrste, kako se med seboj razlikujejo in kako jih pritrditi na eno ali drugo cev. Začnimo z najpomembnejšo stvar.

Vrste spojk odvisno od vrste povezave

Razpon priključkov

V tem primeru mislimo, da so vsi adapterji, čeprav imajo enako funkcijo, vendar je metoda fiksacije lahko drugačna. Razmislite o podrobnostih v spodnji tabeli.

Način pritrditve: Značilnosti:
  1. S pomočjo spajkalnika.
To je pravzaprav konica elementov in ta tehnologija se uporablja za plastične sisteme. Prednost metode je, da je povezava zelo tesna in zanesljiva. Če mojster naredi vse, kot bi moral biti, se v sklepih ne bo pojavilo puščanje. Kar se tiče pomanjkljivosti, lahko tak trenutek razlikujemo kot napačen koniček. Če je čas plastične temperature taljenja prekoračen za nekaj sekund, potem po namestitvi vgradne naprave obstaja velika verjetnost razpok. No, če spajkalnik deluje na delu manj kot je potrebno, bo moč priključka majhna.
  1. Tema
Tukaj je vse povsem jasno - tovrstna vgradnja je praviloma iz kovine. Podrobnosti so preprosto navite na koncu kovinske cevi. Plus tehnologija je nizka cena takšnega dela in njena preprostost. Vsekakor je mogoče storiti z lastnimi rokami brez vključevanja strokovnjakov in brez nakupa dragega instrumenta. Ampak pomanjkljivosti metode so, da boste morali stalno spremljati takšne šive, saj obstaja veliko tveganje za njihovo zmanjšanje. Zato v nobenem primeru ne smete na primer vstaviti navojne cevne sklopke v stene.
  1. Bayonet
Uporablja se predvsem za povezovanje vodov, skozi katere voda ali nekaj zraka teče. Bistvo povezave je, da se konektor zaskoči na konce cevi s pomočjo posebnih matičnih plošč vrste karabinerja. Takšen šiv je mogoč hitro, vendar njena tesnost in trdnost niso zelo dobra.
  1. Gilzovy.
Načelo delovanja je, da se cev postavlja na posebno cev znotraj priključka. Sama montaža praviloma ima matice, ki pritrjujejo spojke na cev. Ti konektorji lahko prenesejo veliko pritiska, morate samo zagotoviti, da je cev za kakovost kakovostna - kovinska cev, mimogrede, mora biti tudi trpežna.

V notranjosti sklopke so lahko gumijasta tesnila, ki so zelo občutljiva na spremembe temperature. Če je guma v proizvodu slaba kakovost, potem ko se temperatura spremeni, se bo na njej postopoma pojavilo več mikroskopov. In to, seveda, bo vplivalo (še slabše) na tesnjenje povezave cevovodnih elementov.

Nasvet! Priporočamo, da ne shranjujte na opremi te vrste in kupite izdelke znanih, časovno preizkušenih blagovnih znamk.

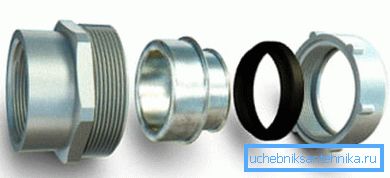

Vzorec sklopke z integrirano gumijasto tesnilo

Kar zadeva obseg sklopk, se danes uporabljajo za povezovanje takih sistemov:

  1. Za vodovodne cevi.
  2. Za plinovodne linije.
  3. Za ogrevanje omrežja.
  4. Za naftovode itd.

Očitno je, da so v pogojih zasebne hiše ali stanovanja najpogosteje uporabljeni okovji za priklop ogrevalnih cevi ali za dovajanje / odtočno vodo. Oglejmo si, kako so ti deli ponavadi nameščeni in kaj je pomembno upoštevati.

Montažna linija s sklopkami

Upoštevati je treba, da bo upoštevana navodila na napravi za povezovanje plastičnih, kovinskih in običajnih jeklenih cevi. Ker v večini primerov v določenih primerih uporabljamo izdelke iz tega materiala. Začnimo z namestitvijo kovine.

Povezava jeklene cevi

Varjeni šiv

Kot je znano, je zgodnejše povezovanje avtocest iz jekla izvajalo precej zapleteno metodo - z uporabo plinskega ali električnega varjenja.

Jasno je, da ima ta tehnologija določene pomanjkljivosti - jih bomo obravnavali v spodnji tabeli.

Težava: Značilnosti:
  1. Potreba po privabljanju strokovnjaka za varilne elemente.
To pomeni, da preprosto govorimo z lastnimi rokami za opravljanje takega dela, je skoraj nemogoče brez izkušenj in strokovnega znanja. orodje. Zato je varjenje vsaj drago. Čeprav je precej zanesljiv.
  1. Med varjenjem obstaja velika verjetnost poškodb konca na območju priključnih točk.
To pomeni, da če imate ploščice na stenah ali, na primer, ozadje, lahko iskre iz varjenja preprosto naredijo površino neuporabno.

Namig: če želite zmanjšati verjetnost poškodbe letala, lahko uporabite preprosto metodo - če je tehnično izvedljiva, nato pa poskusite z zaprto ali zaprto površino "zapreti" potencialno ranljivo površino.

Načeloma danes obstaja povezava, ki vam omogoča brez varjenja - to je Gebojev sklopek na kovinski cevi.

Spada v razred izdelkov s krpičnimi oreščki in deluje po naslednjem načelu:

  1. Konci iz jekla očistijo z brusnim papirjem z drobnim delom.. V tem primeru so cevi lahko izdelane iz popolnoma različnih kovin - to ne bo vplivalo na gostoto povezave.
  2. Križne matice so nameščene na obeh straneh tirnice..
  3. Jeklo je nameščeno na konico adapterja, nato pa pritegne matice na sklopko in zasuk.
Izdelek

Poleg tega imajo lahko deli Gebo nekoliko drugačno načelo naprave. Adapter je lahko narejen iz dveh elementov, ki se zdi, da so "sprejeti v višini" konca linije. V tem primeru sta oba polovica vijakov zategnjena s pomočjo zunanjih vijakov in matice.

Fotografija sklopke Gebo iz dveh polov

Načeloma je, če je naloga organizirati zrakotesno povezavo brez varjenja, potem je uporaba takšnih priključkov zelo koristna.

Pomanjkljivost je v tem, da ni moči, zato bi rekli "trdnost" linije. To pomeni, da je v črtah, kjer se uporabljajo Gebo-jeve spojke, zlahka zlomljena črta. Zato poskusite v takšnih točkah narediti dodatne stenske pritrdilne elemente za vodovodne instalacije.

Kaj je še vredno omeniti je dejstvo, da obstaja tudi ohišje brez rokavov iz kovine, ki se lahko poveže tudi brez varjenja in celo brez okovja. Bistvo je, da imajo ti izdelki notranjo nit na eni strani in zunanji na drugem - to pomeni, da se preprosto zasukata med seboj.

Ukvarjali smo se s kovino, zdaj pa si oglejte, kako povezati plastične sisteme različnih vrst.

Povezava kovine in plastike ter polipropilena

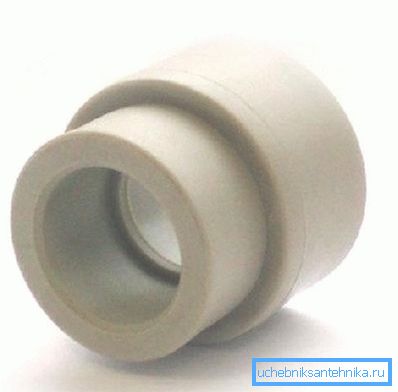

Plastični del za spajkanje

Najvarnejši način je, seveda, za zvijanje cevnih elementov. Ta tehnologija se ne uporablja za fleksibilne izdelke, temveč za polpropilenske, praviloma.

Polipropilenske cevi

Vse se naredi približno po tej shemi:

  1. Posebno spajkalno železo vzamemo, vklopimo in segrejemo na želeno temperaturo.
Spajkalnik
  1. Konca cevi se obrišeta s suho krpo - popolnoma je potrebno odstraniti ves prah in umazanijo iz ravnine.
  2. Vzamejo se plastični adapter in cev, nato pa se kot tako postavijo na ogrevane konice spajkalnika. Potrebno je približno 3-4 sekunde, da vplivajo na material, nato pa je treba močno "odstraniti" plastične dele od spajkalnika in vstaviti izdelke drug v drugega.

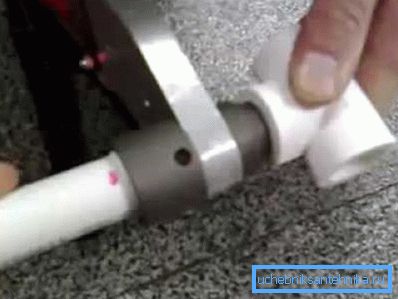

Grelni elementi

Po tem morate pritisniti elemente skupaj in se potruditi, da jih držite vsaj nekaj sekund. V tem času se bo plastika strdila in dobili boste zelo tesno povezavo.

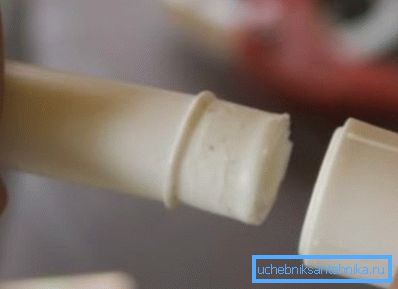

Plastična spojina

Bodite pozorni! Delo s spajkalnikom pomeni en pomemben odtenek - odvisno od premera cevi, čas ogrevanja plastike se spreminja. Načeloma bi morali takšne podatke hraniti na notranji ravnini pokrova ohišja, vendar v primeru, da jih ni, uporabite podatke iz spodnje tabele.

Premer elementa (v milimetrih) Čas interakcije s spajkanjem Čas priklopa ("z naporom") plastike med seboj Obdobje hlajenja
16 5 sekund 4 sec. 2 minuti
20 7 sekund 4 sec. 2 min
25 7 sekund 4 s. 2
32 8 sekund 6 4
40 12 sek 6 4
50 18 sec 6 4
63 24 8 s. 6
75 30 10 8

No, še vedno je razprava o tem, kako so plastični spojevi za kanalizacijo in prožni kovinski izdelki iz plastike združeni.

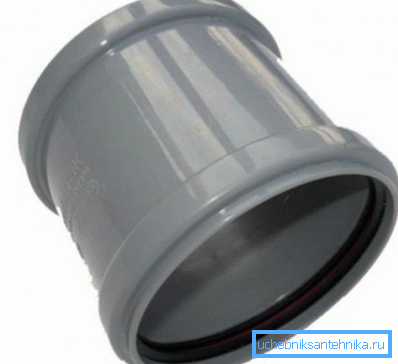

Podrobnosti za gradnjo odplak

V prvem primeru je navodilo nekaj takega:

  1. Vzamemo in v njej vstavimo posebno gumijasto tesnilo.
Vstavi pečat
  1. Robovi cevi se obrišejo s krpo, in če je en rob rezani konec, potem ga bo treba polirati z drobnim kosom brusnega papirja.
  2. Robovi so zamazani s tanko plastjo sanitarnega silikona. To je potrebno za zagotovitev, da je tesnost na višini in tudi za lažji vstop plastike znotraj sklopke.

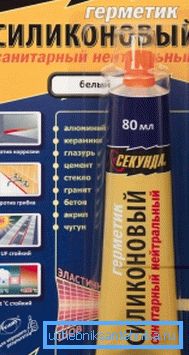

Silikon
  1. Elementi sistema so vstavljeni drug v drugega. V skladu s to shemo se sestavi celotna "avtocesta".
Montaža sistema

Praviloma se za povezavo takšne linije uporablja standardni togi adapter, včasih pa se lahko uporabi gibka sklopka za cev. Priključite stranišče in odplake, na primer, ali da se koleno pripnejo iz umivalnika do točke vstopa v odtočni sistem.

Kar se tiče tehnologije priklopa gibljive kovinske plastike, tega problema ni mogoče ločiti ločeno, saj se v večini primerov uporabljajo zgoraj opisani adapterji za rokave. To so tisti, v katerih so vstavljeni konci "skladbe" in nato vpeti s posebnimi maticami.

Zaključek

Izkazalo se je, da smo se seznanili s precej poceni in zelo zanesljivim načinom povezovanja najbolj raznolikih cevovodov. Še posebej je pomembno upoštevati, da bi dosegli največjo tesnost, saj je to tisto, za katero vrsto cevnega sklopa je kupljeno, katere so njegove operativne značilnosti in namen.

Dali smo vam osnovne podatke, upamo, da bodo ti koristni pri poslovanju. No, če informacije niso bile dovolj, priporočamo, da si ogledate tudi video v tem članku.
