Sprememba, označevanje in mere polipropilenskih cevi

Sčasoma se postopoma, toda gotovo, sistemi za oskrbo z vodo in ogrevanje iz kovine prenesejo v polimere. Treba je omeniti, da so velikosti polipropilenskih cevi izračunane v mm in ne v centimetrih, kot je bilo storjeno prej (lahko jih izračunate v vseh enotah, vendar se dokumentacija ustvari v metričnem sistemu).

PPR smo omenili z dobrim razlogom, saj bomo o tem govorili, to je o spremembah, označevanju in dimenzijah, ki se uporabljajo za prevoz tekočin različnih temperatur. Če vas zanima, so podrobnejše informacije spodaj. Poleg tega boste v tem članku videli videoposnetek, ki bo jasno pokazal našo temo.

PPR

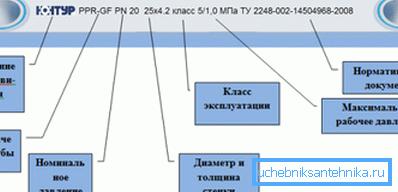

Označevanje polipropilenskih cevi

• Najbolj priljubljeni izdelki te vrste so označeni s PPR, kot je razvidno iz zgornje fotografije, kar je posledica zelo visoke toplotne upornosti - ti izdelki se uporabljajo za oskrbo s toplo in hladno vodo, pa tudi za ogrevalne sisteme. Karkoli je bilo, v vsakem primeru bodo prve črke kratice PP. Ampak lahko izpolnite PPH ali PP-1, kar pomeni, da so izdelki izdelani iz homopolimera (izdelek prve generacije za hladno vodo). Lahko najdete tudi simbole PPB, kar kaže na možnost uporabe za vročo vodo in ogrevanje.
• PN simboli označujejo nazivni tlak v baru. Na primer, če je PPR polipropilen, je cev 110 mm, drugi premeri pa PN20, njegov delovni tlak pa je 20 barov, kar je 2 MPa ali 20,4 kg / cm². Med vsemi simbolizmom v tem primeru so štiri kategorije - PN10, PN16, PN20 in PN25. In prva dva sta izdelana z enotno steno, zadnja dva na sredini ali bližje površini pa imajo ojačitveno plast, ki je izdelana iz steklenih vlaken ali aluminijaste folije.
• Poleg osnovnih podatkov oznaka označuje tudi pomožno, na primer ime proizvajalca, razred, zunanji premer in debelino stene, normativni dokument tega izdelka.

Opomba Omeniti je treba, da sta PN10 in PN19 izdelana brez ojačitvene plasti, ki ne pospešuje odpornosti na notranji tlak, temveč kot zaščito proti deformaciji PPR pri segrevanju.

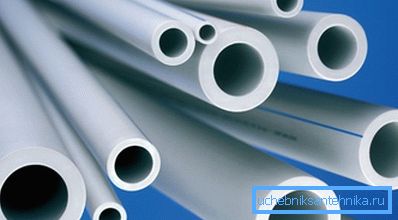

Geometrijski parametri

Tabela velikosti polipropilenskih cevi PN10, PN20 in PN25

Bodite pozorni na tabelo in videli boste, kako se geometrijski parametri spreminjajo glede na nazivni tlak z istim zunanjim odsekom.

Na primer, polipropilenska cev 20 mm, tukaj:

• PN10 bo imel notranji premer 16,2 mm, steno 1,9 mm;
• PN20 - notranji premer 13,2 mm, stena - 3,4 mm;
• PN25 - notranji premer 13,2, stena - 4,0 mm, tu se zunanji prerez nekoliko poveča - v tem primeru se izkaže, da je 21,2 mm.

Podobno se geometrijski deleži drugih delov spreminjajo npr. Polipropilenske cevi 32 mm:

• PN10 bo imel notranji premer 26,0 mm, steno 3,0 mm;
• PN20 - notranji premer 21,2 mm, stena - 5,4 mm;
• PN25 notranji premer 21,2 mm, stena 6,0 mm.

In še enkrat, PN25 bo nekoliko debelejši od pogojnega dela - že ne bo 32 mm, ampak 33,2 mm.

Opomba Glede na dejstvo, da ojačitvena plast aluminijaste folije ni v sredi stene, ampak bližje površini in del PN25 rahlo presega pogojno, pred varjenjem izdelkov s sklopko navodilo zahteva čiščenje spajkalne površine od zgornjega sloja PPR in folije. Za izvedbo takšnega postopka z nožem je zelo težko, zato v takih primerih uporabite poseben brivnik določenega premera.

Globina in čas spajkanja, odvisno od velikosti

Kot veste, pri namestitvi PPR polipropilena - cevi 50 mm, 32 mm ali z drugimi parametri, je treba privariti za povezovanje skozi opremo. Toda določen del izdelka implicira določeno globino iztegovanja svojega konca v vgradnjo.

Tudi čas zadrževanja delov med varjenjem in po njem med zamrzovanjem je odvisen od odseka. Določite lahko globino izdelka, ki ustreza vgradnji in času držanja z zgornjo tabelo.

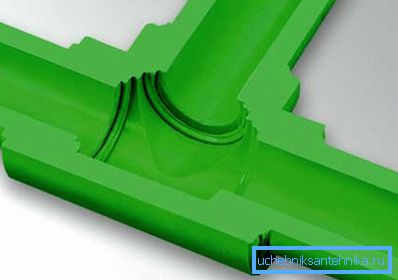

Parametri varjenja so izjemno pomembni za vsako velikost, ker je PPR polipropilen - cev, ki je 16 mm nominalnega notranjega premera, potisne v okovje več, kot je bilo pričakovano, nato pa se zaradi poravnave sten prepustnost prepusti ali pa se prehod sploh ne bo blokiral. Če se to zgodi v čarovnici ali čarovnici, bo konec preprosto blokiral pravokotno vtičnico, ki tudi grozi, da bo zmanjšala prehodnost ali zastoje.

Uporaba

Poleg naše običajne uporabe polipropilenskih cevi za sisteme za oskrbo z vodo in ogrevanje, ki se pogosto lotijo ​​domačih obrtnikov, sestavljajo svoje roke, se uporabljajo tudi za zunanje kanalizacijske sisteme in prezračevanje prostorov.

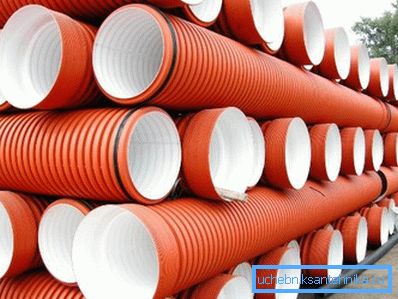

Na primer za kanalizacijske odtoke uporabljamo PPR s premerom od 40 mm do 110 mm, s tipično dolžino 5 m. Priključitev se opravi s pomočjo spojnic z gumijastimi tesnili, izdelek pa je lahko gladek ali valovit.

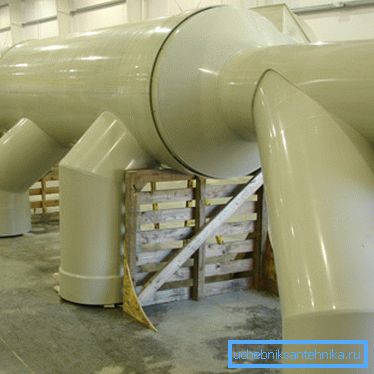

Za prezračevalne kanale, kot na zgornji fotografiji, uporabljajo enake premere kot za zunanjo odplake, vendar le tu lahko konfiguracija odseka ni samo krožna, temveč tudi ovalna, kvadratna ali pravokotna. Glavna zahteva za prezračevalne kanale ni povečana trdnost in nizka zmogljivost prenosa toplote, temveč majhna teža.

Zaključek

Pri izbiri cevi iz polipropilena zagotovo ne boste posvečali zadnje pozornosti stroškom materiala. V tem primeru morate upoštevati, da cena ni le velikost in nazivni pritisk sten, ampak tudi znamka. Proizvajalci blagovnih znamk vedno prodajajo svoje izdelke dražje, čeprav v kakovosti ne smejo biti slabše (in celo prehiteti) povsem neznanega proizvajalca začetnikov.
