Stiskalnice za bakrene cevi: izdelki iz polietilena,

Kako so cevni priključki za bakrene cevi? Kaj pa naprave s podobno funkcionalnostjo za jeklo (navadne in valovite nerjaveče), kovinske plastike in polietilena? Ali ima ta razred opreme specifične težave? Poskusimo ugotoviti.

Baker

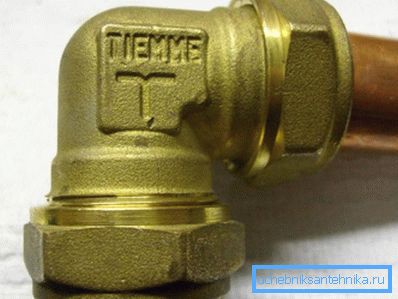

Kako so bakrene cevi povezani s križnimi fitingi, je odvisno od vrste teh okovij.

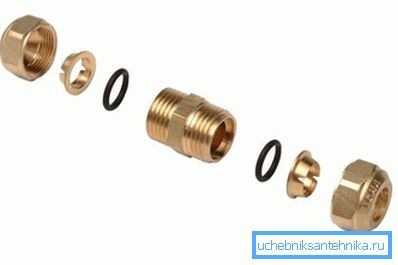

Mehka pečat

V tem primeru je tesnost zagotovljena z ekspanzijo tesnila iz gume ali silikonskega tesnila, ki je med privijanjem matice pritrjena med telesom za montažo in distančnim obročem. Metoda sestavljanja spojine je na splošno precej očitna.

Na cevi ustreznega premera se izmenično nosijo:

1. Maticna kapa.
2. Pritrdilni obroč.
3. Kompaktor.

Potem se cev vstavi v telo okovja, po katerem je matico pritrjeno - najprej z roko, nato 1-2 vrtljajev z uporabo par nastavljivih ali odprtih ključev. Ena fiksira položaj telesa, druga pa vrti matico.

Prednosti takšne sheme povezave so očitne: ne zahteva obrezovanja in umerjanja roba cevi in ​​jih je mogoče izvesti z lastnimi rokami z uporabo najpreprostejšega orodja.

Cena enostavne namestitve je dokaj razumna zanesljivost: z znatnimi mehanskimi obremenitvami je zelo realno, da cev izvlečete iz spoja. Od kod prihaja tovora? Offhand - vsaj z vodnim kladivom, ki spremlja pretok vode; vendar so igre aktivnega otroka vsaj tako destruktivne za vodovodne instalacije.

Zvonjenje

Druga povezovalna shema je namenjena za žarjen baker in uporablja njegovo plastičnost, sposobnost deformiranja pod obremenitvijo. Tesnino zagotavlja stožec, ki preprečuje konec cevi, na katero privlači matico in tesnilni obroč. Zgib je močnejši in, kar je še pomembneje, trajnejši: ostane nepredušno, tudi pri dolgotrajnem pregrevanju, kar je škodljivo za gumo.

Navodila za sestavljanje povezave v tem primeru so veliko težja.

1. Cev je obrezana s posebnim nožem.. Zadnjica mora biti strogo pravokotna na njegovo os.
2. Potem se poveže matico in tesnilni obroč..
3. Rob se razširi tako, da pride v tesnilo stožca, po katerem ga privlači matico in tesnilni obroč na telo okovja..
4. Ročno stisnjena matico je zategnjena s par ključev. Ne pretiravajte z naporom: in zlomite nit na medeninastem okovju in zlahka zlahka prekrivajte matico.

Kovinska plastika

Kako so okovja za kovinske cevi?

Cev se razlikuje od najbolj alternativnih rešitev pri nizki togosti obroča. Ta lastnost se kompenzira z vgradnjo, ki se uporablja kot trn: deljeni obroč stisne rob cevi za kovinski polimer na svoji površini.

Dodatno zaprite povezavo:

• Fluoroplastična podložka med koncem cevi in ​​podpornim mestom vgradne naprave. Ko privijte matico, ga pritrdite z zategnim prerezom.
• Par obročastih tesnila, ki se nosijo na vgradnji v žlebove, obdelane na njegovi površini.

Kako so cevni priključki nameščeni na kovinskih plastičnih ceveh?

1. Cev je strojno obdelana z nožem za rezanje kovinske plastike.

Mimogrede: avtor je zelo dober z mlinom z rezalno kolo za kovine. Glavna stvar - narediti rez, kar je pravokotno na vzdolžno os.

1. Kalibrira ga kateri koli predmet ustreznega premera. Cilj je odstraniti ovalnost blizu riti.
2. Posnetek je odstranjen iz notranjosti. Ta preprost ukrep vam bo pomagal, da ne bi zataknili gumijastih obročev.
3. Na cevi je potisnjena matico in razdeljeni prstan, po katerem je nameščena na vgradnjo. Gumijaste obroče lahko predhodno mazate s tekočim milo. Glavna stvar - jih ne zlomite in ne prestavite na pak.
4. Razdeljeni prstan se premakne do konca, po katerem je matico zaponke zategnjeno - ročno, nato s parom tipk.

Jeklo

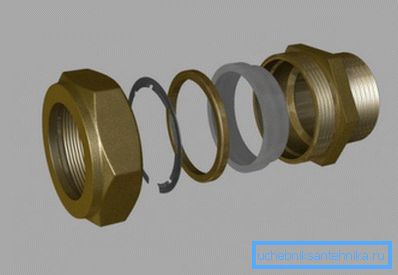

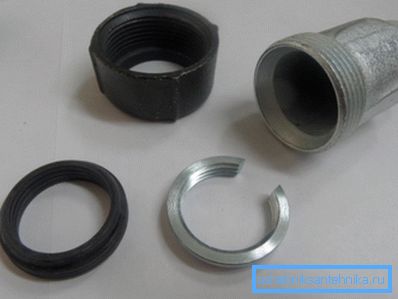

Stiskalnice za jeklene cevi - navadne, iz črnega in pocinkanega jekla ter iz valovitega nerjavnega jekla - so skoraj enake. Pravzaprav, njihov dizajn natančno ponavlja naprave, ki smo jih že preučevali za povezovanje trdnega bakra: enake matice, zadrževalne obročke in O-obroče.

Kako namestiti takšno povezavo v primeru črnih jeklenih cevi?

1. Površina cevi se skrbno očisti iz slojev barve in rje. Delo je enostavno opraviti z ostrim nožem.
2. Če je ovation prisoten, se izloči. Z nekaj spretnosti za ta namen lahko uporabite navaden ključ za plin.

Upoštevajte: na površini lahko pustite globoke praske, kar je nesprejemljivo. Če se to zgodi, ne bodite leni, da odstranite marmelado z datoteko.

1. Postopoma premaknite matico, razdelilni obroč in tesnilo na konec cevi.
2. Vstavljeno strukturo vstavite v telo in privijte matico s parom tipk.

V primeru valovitega nerjavnega jekla se seveda lahko izpustijo prvi dve točki.

Polietilen

Stiskalnice za polietilenske cevi, za razliko od zgoraj opisanih, niso izdelane iz kovine (medenina, baker ali jeklo), temveč iz istega polietilena. Druga pomembna razlika je v tem, da so nameščeni brez orodja: matice so zategnjene samo ročno.

Koristno: največji premer pritrdilnih elementov za polietilen je ob upoštevanju te značilnosti omejen na 32 milimetrov.

Povezovalna naprava je praktično enaka kot zgoraj opisana: tesnost je zagotovljena s tesnilnim obročem, ki se, ko je matica zategnjena, odpira z zapornim obročem. (Glej tudi odvodne pipe: funkcije.)

Kako namestiti povezavo?

1. Vse površine očistimo iz umazanije.
2. Zunanji člen je odstranjen iz konca. Omogočil bo cevni priključek z minimalnim uporom.
3. Sestavne matice, potisne in tesnilne obroče so oddaljene od konca cevi in ​​nato po vstavitvi v telo nazaj. Niti, kot se spominjamo, je zategnjen izključno ročno.

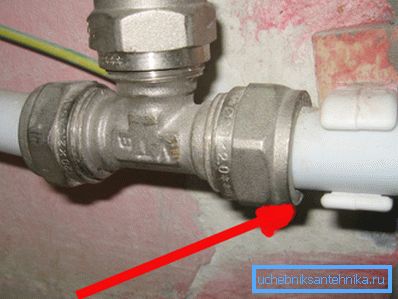

Težave

Seveda ni bilo brez njih. Našteli smo najbolj tipične probleme kompresijskih sklepov.

Zaključek

Upamo, da mu bo material, ki ga bralec nudi, pomagal pri samopopravni montaži in sanaciji vodovodne napeljave. Kot vedno, video v tem članku vsebuje dodatne tematske informacije. Uspehi!
