Tlak vode v cevovodu

Najverjetnejši vzroki motenj v delovanju vodovodnega omrežja v zasebni hiši so, kot veste, korozija cevnih sten, odlaganje soli na njih in visok pritisk vode v cevovodu. Upoštevajoč dejstvo, da v zadnjih letih njihovi plastični koluti vedno bolj in bolj pogosto zamenjujejo kovinske cevi, so samo zadnji dve zgoraj navedeni razlogi resnično ogroženi za vaš sistem oskrbe z vodo. Vprašanje boja proti solnim nanosom ne spada pod tematiko našega članka (čeprav delno vplivajo na tlačne indikatorje v ceveh), v zvezi s katerimi bomo upoštevali le zadnji dejavnik.

Da bi preprečili morebitne težave, se morate seznaniti s potnim listom, ki je pritrjen na njih, in se prepričajte, da lahko pred nakupom cevnih izdelkov vzdržijo pritiske, ki jih predvideva vaš sistem oskrbe z vodo.

Nasvet! Povečan pritisk v sistem pomeni povečanje porabe vode.

To vodi k dodatni porabi energije, ki jo porabi črpalna oprema, kar zagotavlja neprekinjeno kroženje vode v sistemu.

Tlačna vrednost

Dobro je znano, da je ohranjanje normalne ravni tlaka vode v ceveh najpomembnejši pogoj za delovanje vodovodnega omrežja ter njegovo dolgoročno in nemoteno delovanje. V tem primeru se tlak v cevovodu lahko bistveno razlikuje od fiksnega povprečja, normaliziranega za vodovodne sisteme v gospodinjstvu.

Torej, npr. Za normalno delovanje kuhinjskega ventila, tlak nosilca v vodovodnem sistemu ne sme biti manjši od 0,5 bara.

Toda v realnem smislu se vrednost tega kazalnika praviloma nekoliko razlikuje od navedene vrednosti. Zato je pri sprejemanju sistema za oskrbo z vodo (še posebej po popravilu) zaželeno preveriti delovni tlak za skladnost z uveljavljenimi standardi.

No, v primeru samoplastitve cevovodov pred začetkom dela je treba skrbno prebrati osnovne zahteve za vodovodne sisteme gospodinjstev in splošno sprejeto vrstico njihove ureditve.

Balansi tlaka

Razmislite o nekaterih napravah, ki bodo pomagale izravnati pritisk.

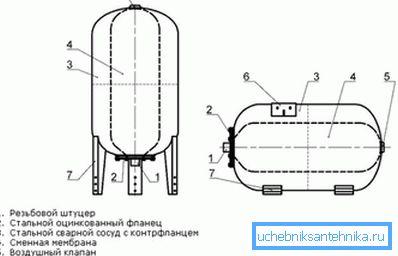

Razširitveni rezervoar

Za izenačevanje tlaka vode v domačih cevovodih se lahko za odstranjevanje presežnih medijev uporabljajo posebna orodja. Poleg tega se lahko prekomerni tlak v sistemu zelo enostavno kompenzira - v ta namen je nameščena tako imenovana ekspanzijska posoda, ki prevzema vse presežne medije.

V skladu s svojo zasnovo so vsi znani vzorci ekspanzijskih (kompenzacijskih) rezervoarjev razdeljeni na naprave odprtega in zaprtega tipa. Zelo pogosto jih uporabljajo v sistemih za oskrbo s toplo vodo, saj je v tem primeru verjetnost nastanka padcev tlaka v sistemu zelo visoka. To je posledica dejstva, da hladilna tekočina v procesu kroženja skozi omrežje (od "povratka" - do grelnega kotla in nazaj v sistem) rahlo poveča njegovo prostornino.

Nasvet! Ko se temperatura vode spremeni za 10 ° C, na primer stopnja raztezanja hladilne tekočine v sistemu doseže 0,3% celotne prostornine tekočine v njej.

Pomanjkljivost odprtih ekspanzijskih naprav je, da njihova namestitev postavlja sistem v način, ki ga zaznamuje nizek tlak hladilne tekočine in kot posledica tega slabo upravljanje. Poleg tega se v odprtem sistemu postopoma izhlapi nosilec. Za nenehno okrevanje boste potrebovali dodatna prizadevanja.

Na vse to lahko dodate dejstvo, da zaradi odprtosti rezervoarja v njej nenehno pridejo sveži deli zraka, kar povzroči pospešitev korozijskih procesov v sistemu.

Nasvet! Ker morajo biti odprtinski ekspanzijski rezervoarji nameščeni v zgornjem delu stavbe, potrebujejo obvezno izolacijo. Jasno je, da se stroški celotnega sistema oskrbe z vodo kot celote v tem primeru znatno povečajo.

Vse zgoraj navedene težave se lahko izognemo zaradi uporabe rezervoarja zaprtega tipa kot kompenzacijske naprave, katere mesto namestitve praviloma ni standardizirano. Ti rezervoarji so opremljeni z vgrajenim membranskim mehanizmom, ki vam omogoča prilagajanje tlaka nosilca v zaprtem načinu.

Akumulator

Poleg nadomestnih cistern v sistemih za oskrbo z vodo se lahko namestijo ti akumulatorji, ki se uporabljajo za zaščito cevovoda od tako nevarnega pojava kot vodnega kladiva.

Pojav vodnega kladiva se ponavadi manifestira, ko v sili zaustavimo črpalno opremo iz omrežja ali kadar je ostro zapiranje (odpiranje) ventila za dovod vode. Nastala dinamična obremenitev lahko znatno presega dovoljene vrednosti za določen cevovod. Upoštevajte, da se takšne naprave običajno uporabljajo v cevovodih s pitno vodo in vam omogočajo, da ustvarite majhno količino medija, ki se lahko samodejno preusmeri nazaj v sistem (v primeru zmanjšanja pritiska v njem). odprta oblika in imajo vse zgoraj navedene pomanjkljivosti.

Nasvet! Istočasno s hidravličnimi akumulatorji je priporočljivo, da se v točkah za izločanje vode postavi ekspanzijski rezervoar z majhno prostornino (približno 0,2 litra).

Načelo delovanja hidravličnega akumulatorja

Pri proučevanju zasnove najpreprostejšega hidravličnega akumulatorja zaprtega tipa ugotovimo, da njegovo delovanje temelji na enakem membranskem mehanizmu (podobno kot ekspanzijski rezervoar). V zaprtem volumnu je membrana v ustaljenem stanju, uravnotežena s približno enakim pritiskom hladilne tekočine in zračnim mehurjem na nasprotnih straneh pregrade. . Ta sprememba se samodejno prenese na občutljiv element vgrajenega releja, ki izklopi črpalko, ko ta parameter doseže določeno vrednost.

V procesu porabe vode v sistemu se njegov pritisk znatno zmanjša, kar spet povzroči sprožitev releja, zdaj pa za vklop. Hidravlični kazalniki

Izračun nosilnega tlaka, ki zadostuje za normalno delovanje vaše vodne linije, vam omogoča, da natančno določite vzorce cevastih izdelkov, kupljenih pred njegovo namestitvijo. Ne smemo pozabiti, da so mejne vrednosti tlaka v omrežju običajno povezane z naslednjimi kazalniki:

• zgornji in spodnji prag tlaka tekočine, za katerega so zasnovane kompenzacijske naprave zaprtega tipa, nameščene v omrežju (ekspanzijska posoda in akumulator);
• vrednosti tlaka, ki ustvarjajo pogoje za normalno delovanje gospodinjskih aparatov, ki so odvisni od oskrbe z vodo (npr. pralni stroj);
• mejne vrednosti tlakov, za katere so izdelane cevi, ki ste jih kupili, in dodatki, ki so jim pritrjeni (ventili, čepi, mešalniki itd.).

Nasvet! Enota za merjenje tlaka nosilca, ki kroži v vodovodu, je 1 bar (ali 1 atmosfera). Vrednost tega indikatorja za mestno vodo (v skladu z zahtevami veljavnega SNiP) mora biti približno 4 atmosfere.

Upoštevajte tudi, da morajo ventili, nameščeni v ogrevalnem vodu, mešalnikih in cevi sami prenesti kratkotrajne tlake do 6 atmosfere. Pri nakupu osnovnih vzorcev gospodinjske opreme, ki je povezana z vašim omrežjem za oskrbo z vodo, morate izbrati modele, ki imajo majhno varnostno omejitev glede omejevalnega faktorja. Takšen premislek vam bo omogočil, da jih zaščitite pred nenadnimi pritiski v omrežju zaradi hidravličnih šokov.

Zelo pomembno je, da tlak vode v vodovodnem sistemu zasebne hiše ima raven, ki omogoča hkratno vključitev več potrošnih točk hkrati, kar je mogoče doseči z najmanj 1,5 bara.

Za direktno branje tlaka v vodovodnem omrežju se standardni merilni manometri uporabljajo s standardno linearno lestvico, kalibrirane v ustreznih enotah.

Priporočila za storitve

V skladu z zahtevami SNiP je treba preverjati obratovanje naprav v ogrevalnem omrežju in status vsake pomožne opreme najmanj enkrat letno.

Med tem preskusom je najprej prisotnost puščanja v sistemu oskrbe z vodo in posledičnega padca tlaka. Po tem, ko se vsa uhajanja popravijo, bo treba preveriti tlak v sistemu za oskrbo z vodo, kot kaže merilnik tlaka, ki je nameščen na glavnem hidravličnem akumulatorju.

Pri normalnem delovanju sistema mora biti odčitavanje te naprave blizu najmanjše vrednosti (Pmin). Z opazno razliko od Pmin (več kot 10%), boste morali poskušati povečati pritisk na želeno stopnjo, tako da vključite črpalno opremo, ki deluje v vašem omrežju. Če se tlak vode v ogrevalnem omrežju poveča (takoj po sprožitvi releja za ustavitev črpalke), bo treba znova opraviti meritve tlaka, zdaj pa v načinu zaustavitve. Navedeni parameter se po analogiji s prejšnjim primerom ne sme razlikovati od vrednosti Pmax za več kot 10%.
